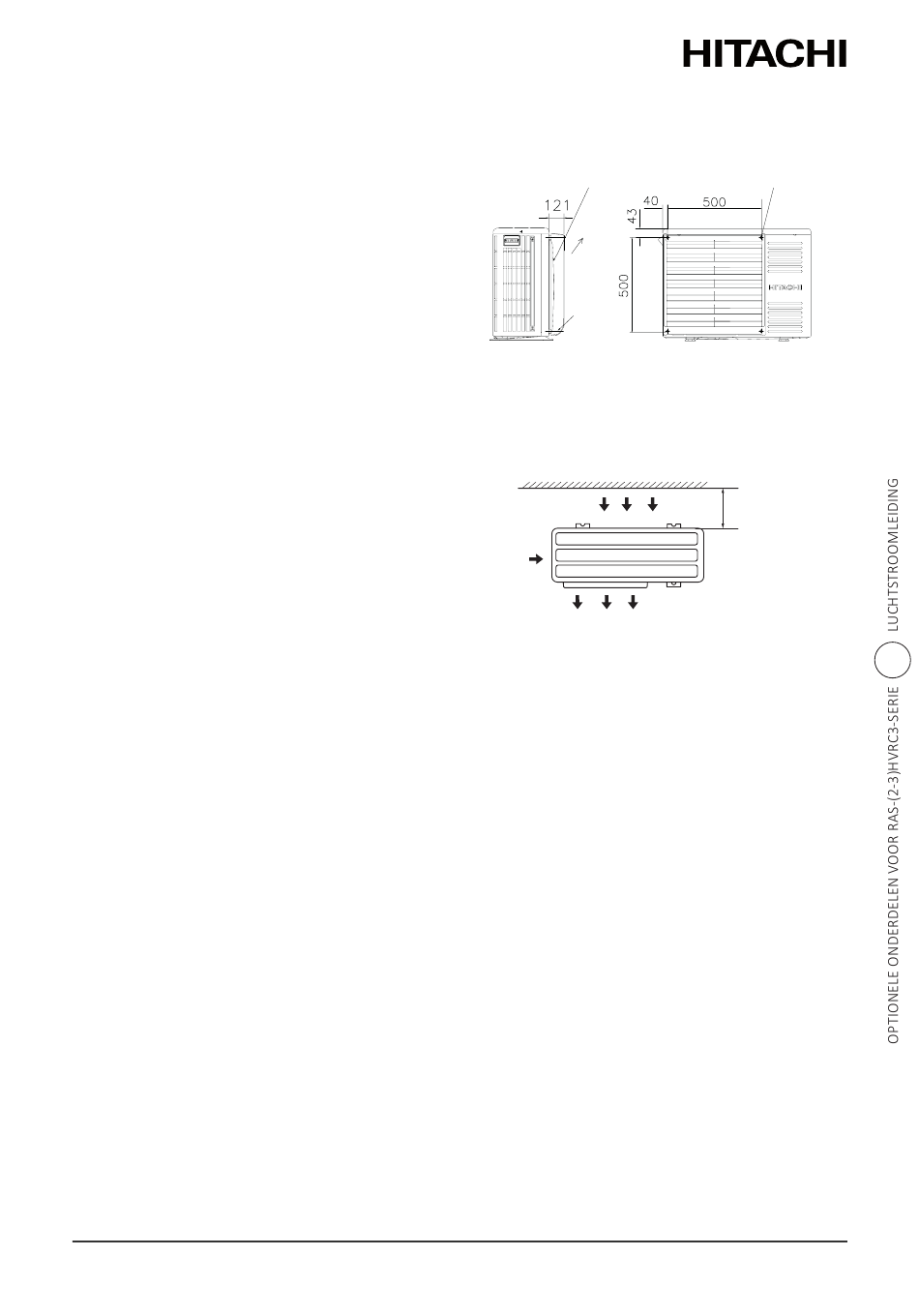

◆ Installatie luchtstroomleiding
Één luchtstroomleiding
Eerst moeten de gaten voor de koppeling van
de luchtstroomleiding worden gemaakt met
gebruikt van M4x13 zelf-draaiende schroeven
op de aangegeven locaties, verwijder daarna de
schroeven en gebruik de meegeleverde M5x12 SUS
schroeven om de luchtstroomleiding te bevestigen.
◆ Onderhoudsruimte
• U hebt voldoende ruimte nodig voor luchtafvoer
als u de lucht naar links en rechts wilt afvoeren.
• Benedenwaartse luchtafvoer is ook mogelijk.
In dat geval installeert u de basis onder de unit
om te zorgen voor voldoende ruimte voor de
luchtafvoer.
• Bij het installeren van meerdere units naast
elkaar moet de lucht naar boven worden
afgevoerd.
PMNL0654 rev.0 - 12/2023
Luchtuitlaatrooster
M5-bevestigingsschroef x4 (accessoires)
Lucht-
stroom
Lucht-
stroom-
leiding
Min. 150 mm
16
69
