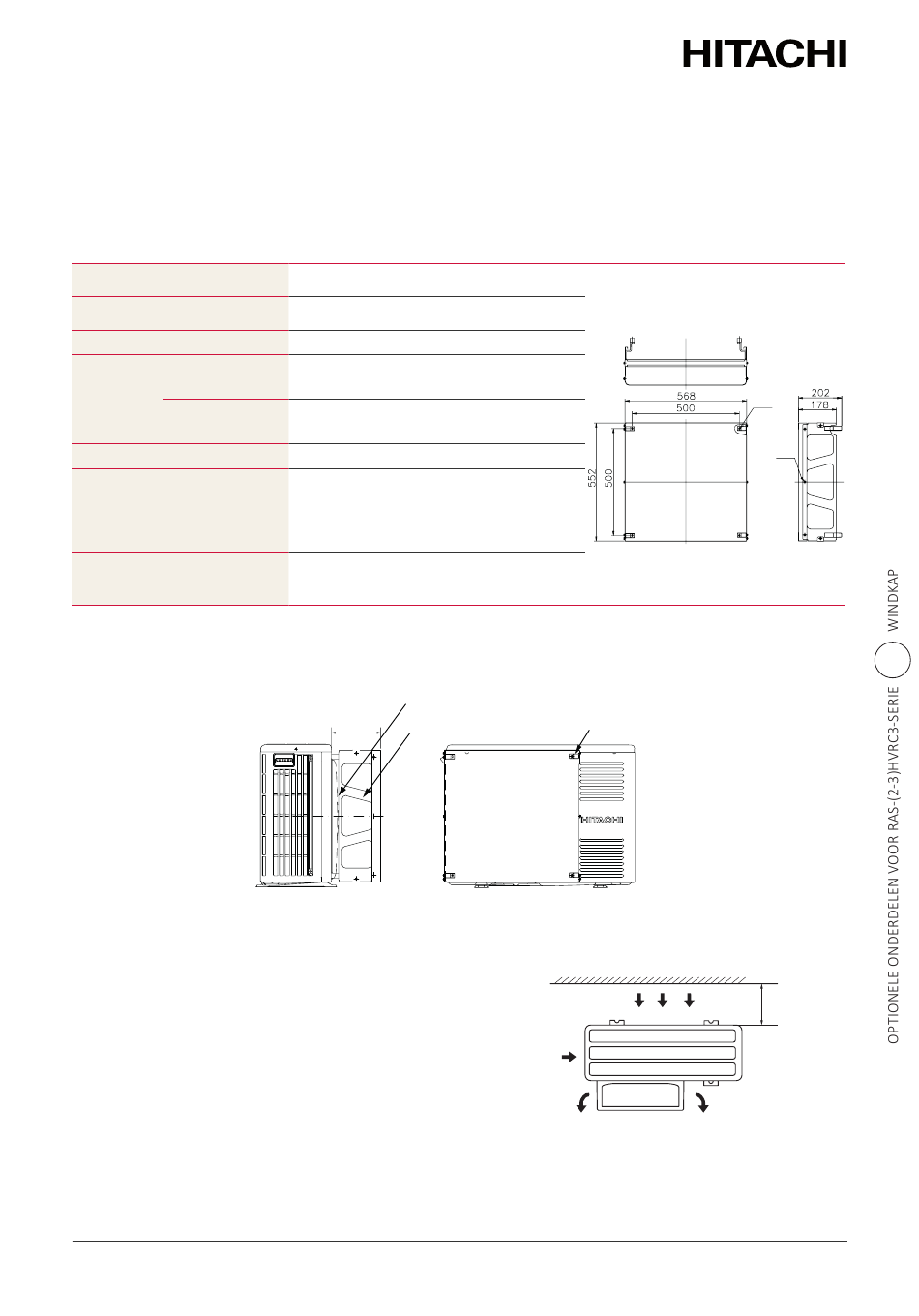

16.3 Windkap
16.3.1 WSP-SP10A
◆ Specificaties
Materiaal
Kleur
Gewicht
Bevestigings-
schroef van unit
Accessoires
Windscherm be-
vestigingsschroef
Installatiebeperking
◆ Installatie van één windscherm
◆ Serviceruimte (in geval van bovenwaartse luchtuitlaat)
• U hebt voldoende ruimte nodig voor luchtafvoer als u de
lucht naar links en rechts wilt afvoeren.
• Benedenwaartse luchtafvoer is ook mogelijk. In dat geval
installeert u de basis onder de unit om te zorgen voor
voldoende ruimte voor de luchtafvoer.
• Bij het installeren van meerdere units naast elkaar moet
de lucht naar boven worden afgevoerd.
PMNL0654 rev.0 - 12/2023
Gegalvaniseerde metaalplaat + geharde verf
UTOPIA Beige (Munsell-code: 2.5Y8/2)
4,0kg
4 x [M5 (SUS) x 30]
10 x [M5 (SUS) x 12]
Installatiehandleiding
Er zijn geen veiligheidsnetten,
luchtstroomleidingen of
sneeuwbeschermingkappen beschikbaar
voor installatie met de windkap.
4-6x10 lang gat
5 (beide kanten) - M5-schroef (bevestiging)
Luchtuitlaatrooster
Windkap
202
4xM5 Bevestigingsschroef
(accessoire)
1 1
2 2
16
Min. 150 mm
70
