2. Boor de openingen van 19/32" voor de flenskopbouten

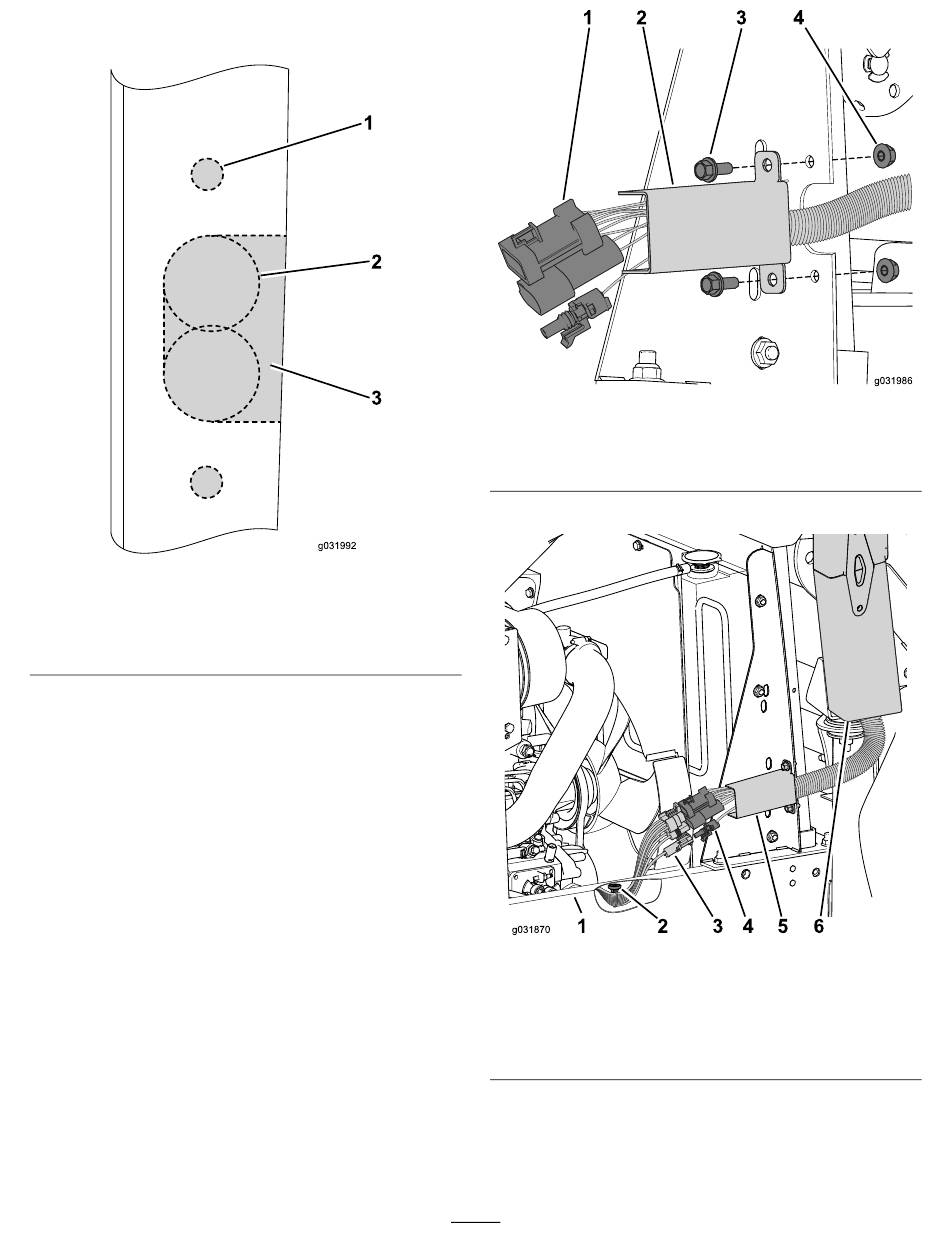

Figuur
51.
Figuur 51
1. Boutopening (9/32")
2. Gatenzaag (1")
3. Maak met een gatenzaag van 1" de 2 cirkels in de
uitsparingszone
(Figuur
4. Gebruik snijgereedschap om de rest weg te halen.
5. Gebruik een vijl om de scherpe randen van de
uitsparing weg te vijlen.
6. Breng een antiroestmiddel aan op de blote metalen
oppervlakken.
De kabelboom bevestigen
1. Leid de kabelboom van de cabine in de uitsparing.
2. Zet de kabelboom vast in de uitsparing door de
draadafdekking te bevestigen aan het zijframe met de 2
flenskopbouten en de borgmoeren
3. Zone waar uitsparing
wordt gemaakt
51).
(Figuur
52).
1. Kabelboom
2. Draadafdekking
3. Leid de kabelboom van de machine naar de cabine.
g031992
1. Frame
2. Magnetische voet
3. Connectoren (van
machine)
4. Plaats de magnetische voet aan de onderkant van het
frame
(Figuur
5. Sluit de kabelboom van de machine aan op de
kabelboom van de cabine
24
Figuur 52
3. Flenskopbout (¼" x 5/8")
4. Borgmoer (¼")
Figuur 53
4. Connectoren (van cabine)
5. Draadafdekking
6. Rechterbuis
53).
(Figuur
53).
g031986
g031870
