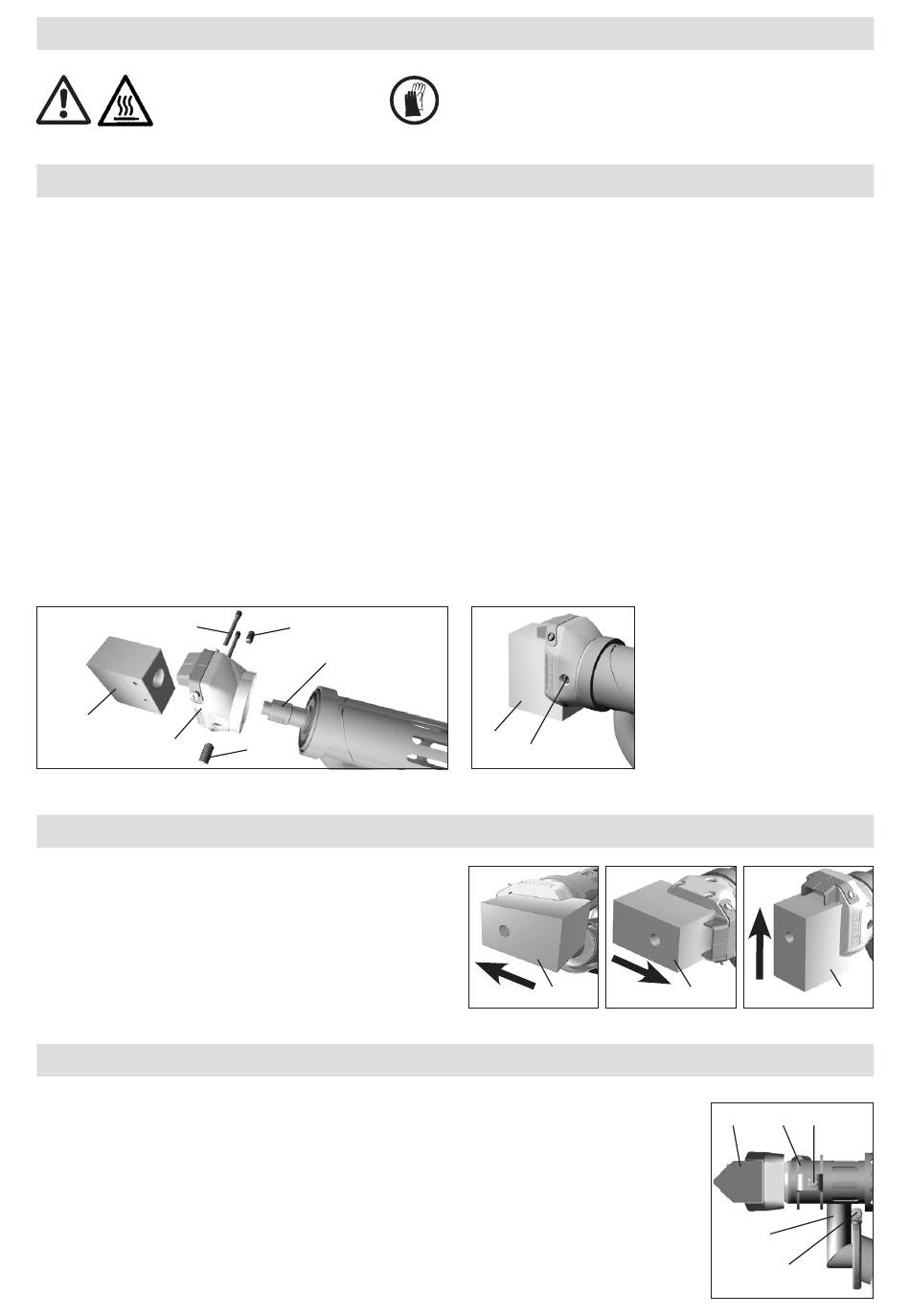

Wisselen van toebehoren of accessoires
Verbrandingsgevaar!
Uitwisselen van de lasschoen
Het uitwisselen van de lasschoen moet bij bedrijfswarm apparaat worden uitgevoerd.
Demontage
– Het bedrijfswarme apparaat uitschakelen en van het lichtnet scheiden
– De lasschoen (8) met de lasschoenhouder (34) door het losdraaien van de klemschroeven (35) van het
extrudeermondstuk (32) verwijderen
– Het extrudeermondstuk (32) bij elke lasschoenwissel reinigen van lasmateriaalresten en ervoor zorgen
dat het goed vastgeschroefd is
– Lasschoen (8) door losschroeven van de bevestigingsschroeven (33) van de lasschoenhouder (34) verwijderen
Montage
– Een aan de lasnaad aangepaste lasschoen (8) met bevestigingsschroeven (33) aan de lasschoenhouder
(34) monteren
– Lasschoen (8) en lasschoenhouder (34) moeten met de klemschroeven (35) goed worden aangetrokken
33
8
34
Lasrichting
Door het losdraaien van de klemschroeven (35) kan
de lasschoen (8) traploos in de gewenste lasrichting
worden gedraaid.
De klemschroeven (35) moeten daarna weer goed
worden aangetrokken.
Uitwisselen van de heteluchtleiding
Voor de demontage van de heteluchtleiding (44) wordt eerst de lasschoen (8) verwi-
jderd. Na het losdraaien van de geborgde bevestigingsschroef (45) van de buisklem
(10) en de klemschroef (47) van de verbinder-heteluchtleiding kan de gehele eenheid
worden weggetrokken.
Montage in omgekeerde volgorde.
84 84
35
32
35
Alleen met hittebestendige handschoenen werken.
8
35
8
8 Lasschoen
32 Extrudeermondstuk
33 Bevestigingsschroef
34 Lasschoenhouder
35 Klemschroef
8
8
10
45
8
44
47
