Schweissvorbereitung
Einstellen der Ausstossmenge
Aufgrund der Nahtform können Ausstossmenge und Vorwärmzeit auf-
einander abgestimmt werden.
• Voreinstellung am Display
– Durch Drücken der Select-Taste (28) den Cursor auf die Position
«SPEED» stellen.
– Den maximalen Ausstosswert (30 bis 100 %) über die Up-Taste
(29) oder Down-Taste (27) festlegen (wird über den Anzeigebal-
ken Antrieb (22) dargestellt).
• Feineinstellung während dem Schweissvorgang.
– Vom maximal eingestellten Ausstosswert (z.B. 85%) kann durch Dre-
hen des Potentiometers (3) die Ausstossmenge auf das Minimum
reduziert werden.
Die Ausstossmenge ist von der verwendeten Schweissdrahtdicke abhängig. Ist der Ausstoss mit Ausstossanzeige
«30» und Potentiometerstellung «Minimum» zu gross, muss auf die nächstkleinere Schweissdrahtdicke gewechselt
werden.
Einstellen der Plastifizier- und Luft-Temperaturen
• Durch Drücken der Select-Taste (28) den Cursor
auf die Position « PLAST » bzw. « AIR » stellen.
• Den Temperaturwert über die Up-Taste (29) oder
Down-Taste (27) einstellen.
Überwachung der Schweissparameter
Die Soll- und Istwerte der (Air) Luft- und (PLAST) Plastifizier-Tem peraturen werden ständig überwacht. Weicht ein
Istwert vom entsprechenden Sollwert ab (Wert ist ausserhalb des Toleranzbandes), wird dies auf der Statusanzeige (30)
durch einen Status wechsel signalisiert. Wenn nötig wird der An triebs motor vorübergehend gesperrt, bis die Schweiss -
parameter wieder im vorgegebenen Toleranzband liegen. Die möglichen Status anzeigen und die Toleranz bänder sind

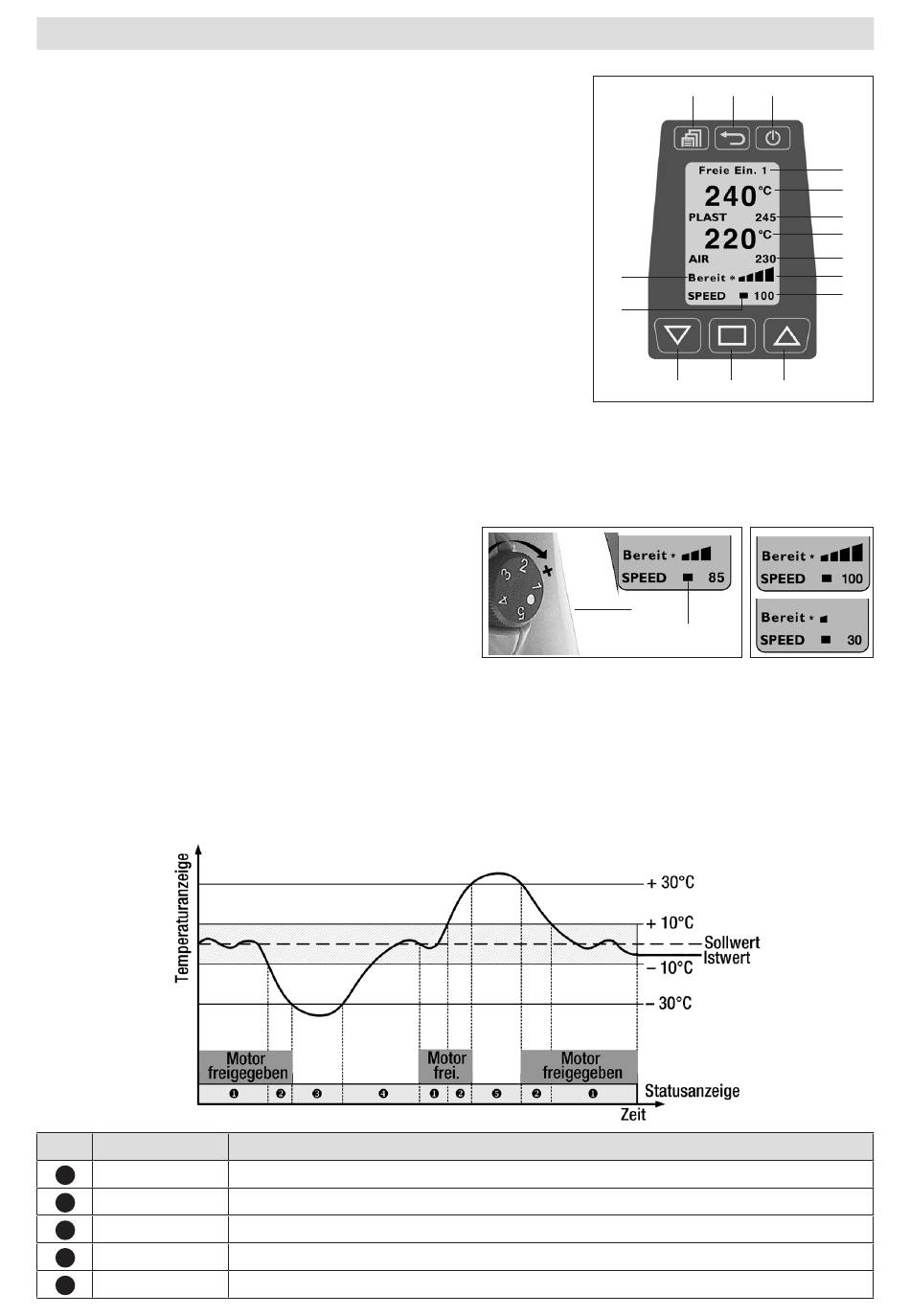

aus der folgenden Grafik, bzw. Tabelle ersichtlich.
Nr
Statusanzeige
Bereit*
1
Frei M
2
Heizen
3
30s
4
zu heiß
5
8 8
Status-Eigenschaften
Schweissbereit
Abweichung der Schweiss-Parameter (Kunststoff) > 10°C
Abweichung der Schweiss-Parameter (Kunststoff) > - 30°C, Antriebsmotor gesperrt
Anlaufsperrzeit von 30 Sek., Antriebsmotor gesperrt
Abweichung der Schweiss-Parameter > + 30°C, Antriebsmotor gesperrt
24
25
26
30
31
27
28
3
22
17
18
19
20
21
22
23
29
