3. APPLICAZIONI PRINCIPALI -SENSORE PUNTA (senza tensione)
Collegamento del trasmettitore - Sistemi sotto e senza tensione
Il collegamento del trasmettitore è identico per l'individuazione degli interruttori/fusibili sotto
tensione/senza tensione.
Collegamento dei puntali di prova
1. Collegare il trasmettitore utilizzando il collegamento diretto semplificato o il collegamento
neutro separato/messa a terra.
2. Se si utilizza il metodo di collegamento diretto semplificato, collegare direttamente i puntali
di prova ai fili di linea/fase e neutro. Durante la ricerca di un interruttore o un fusibile, i fili
non saranno rilevabili dato che i segnali si annulleranno a vicenda.
3. Per il collegamento neutro separato, collegare il puntale rosso al cavo di linea/fase sotto
tensione (sul lato di carico del sistema). Il filo può essere sotto tensione o meno. Collegare il
puntale verdea un collegamento neutro separato come un filo neutro il più vicino possibile a
interruttori/fusibile.
SUGGERIMENTO: Il trasmettitore, con il puntale rosso, può essere collegato
direttamente al cavo sotto tensione dell'attrezzatura elettrica in funzione sotto carico
(motore, elettronica, ecc.). La tracciatura può essere eseguita senza la necessità di
spegnere l'attrezzatura o scollegare l'alimentazione.
Impostazione del trasmettitore AT-8000-TE
1. Premere il tasto di alimentazione per accendere il trasmettitore.
2. Verificare che i puntali siano collegati correttamente. La spia di stato di tensione a LED rossa
si illuminerà per i circuiti sotto tensione con tensione superiore a 30 V CA/CC. Se non c'è
tensione, la spia sarà spenta.
3. Selezionare la modalità segnale HIGH (Alto) per trovare il salvavita/fusibile.

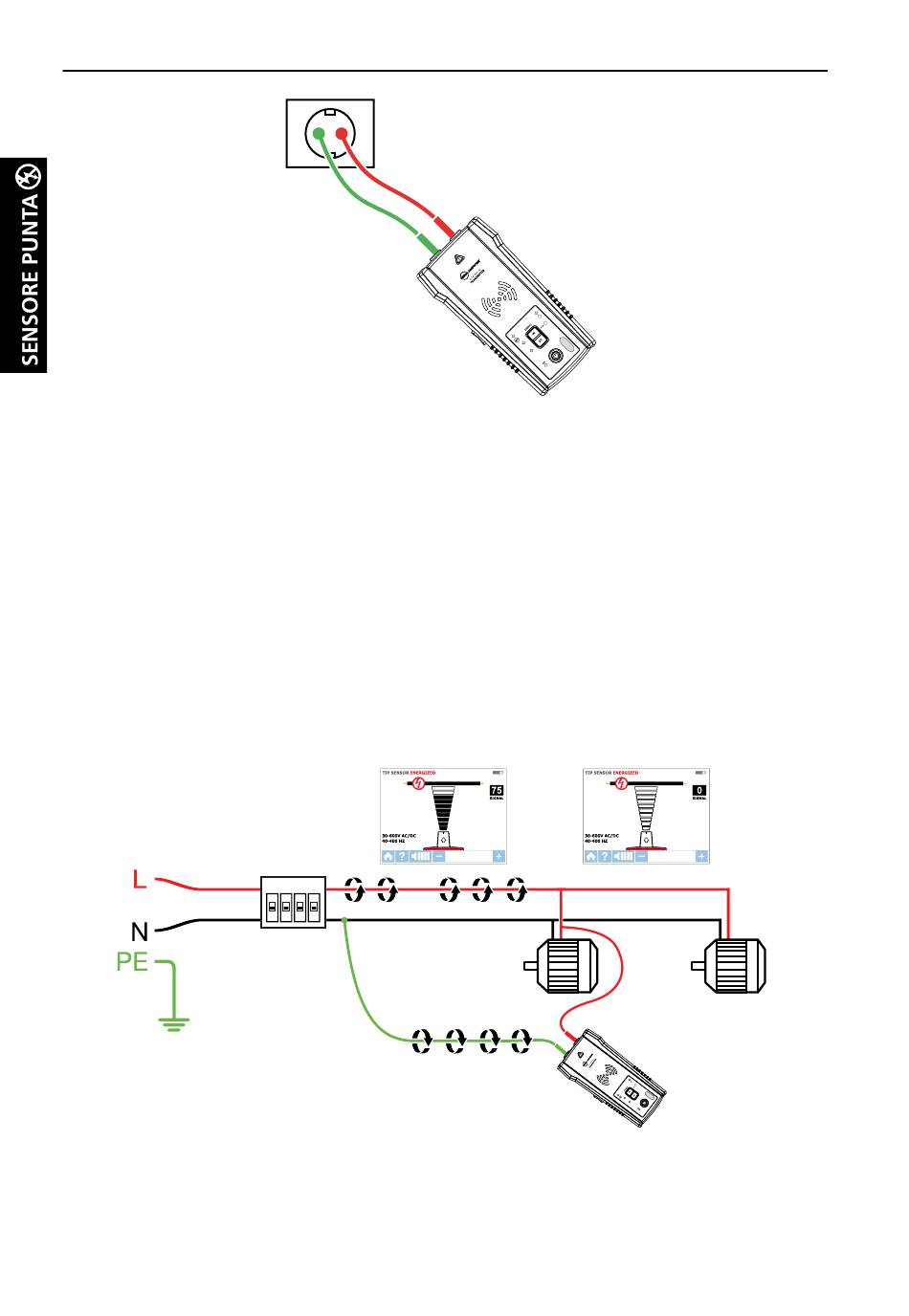

Figura 3.3a: Collegamento diretto semplificato
18
