4. SPECIALAPPLIKATIONER
Figur 3.4: Spänningsidentifiering i NCV-läge med spetssensor
4.1 Kabelsökning för RCD-skyddad krets
Metod 1
• När det är möjligt använd en separat neutral anslutning. För detta ansluter du grön
testsladd till en separat neutral ledning vid RCD:n eller en anslutningspunkt så nära
RCD:n som möjligt.*
• Utför sökning enligt beskrivningarna i läget Ledningssökning (SMART och
SPETSSENSOR-lägen) eller Brytare/säkring.
*Obs! Kontrollera att linje/fas-ledningen och den separata neutrala är anslutna till samma
RCD, annars kommer RCD:n att utlösas.
RCD
Metod 2 – Om separat neutral anslutning inte är praktiskt:
• Gör kretsen strömlös.
• Anslut en sändare i riktning mot ledningen enligt beskrivningarna i metoden
för ledningssökning av icke strömförande ledningar vid använding av separat
jordanslutning (grön testsladd ansluten till separat jord istället för neutral ledning).
• Utför sökning enligt beskrivningarna i tillämpningen Ledningssökning eller
Brytare/säkring.
BERÖRINGSFRI SPÄNNING

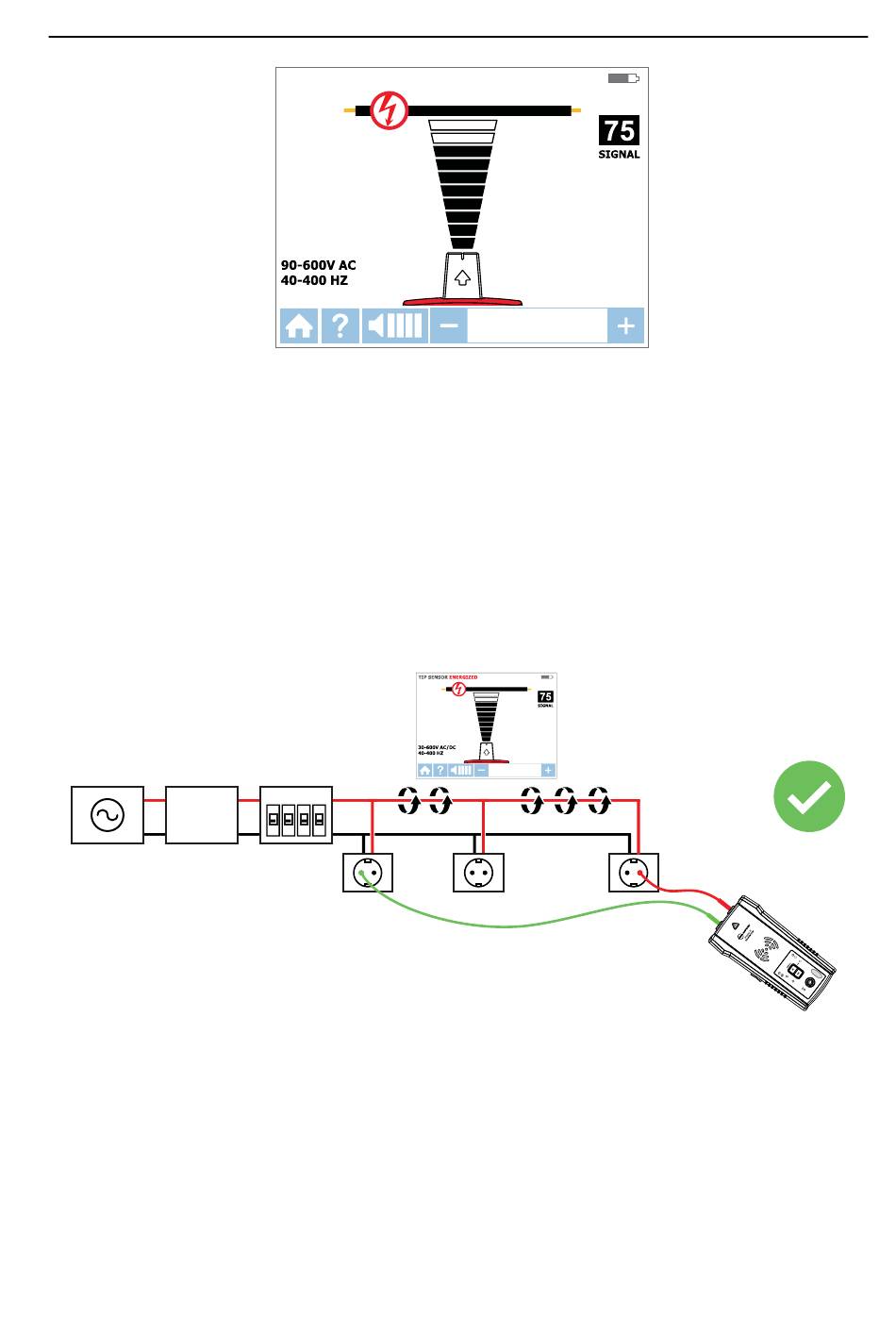

Figur 4.1: Exempel på separat neutral anslutning
