4. ERIKOISSOVELLUKSET
4.10 Piirin kartoitus testijohtoliitäntää käyttämällä
Piirin kartoituksen voi suorittaa vain jännitteettömällä piirillä, kun käytetään
testijohdinliitäntää.
1. Kytke katkaisin/sulake POIS-asentoon.
2. Aseta lähetin ja vastaanotin, kuten kuvattu osassa Jännitteettömän johdon paikannus,
kuten kuvattu osassa 3.2.
3. Skannaa pistorasioiden etulevyt ja johdot kohti kuormaa vastaanottimen kärkianturilla
4. Kaikki johdot, pistorasiat ja kuormat, joilla on vastaanottimen ilmaisemat voimakkaat
signaalit, on liitetty tähän katkaisijaan/sulakkeeseen.
Kytke katkaisija/sulake
POIS
4.11 Valon himmentimillä varustettujen järjestelmien katkaisimien/sulakkeiden
paikannus
Valon himmentimet voivat tuottaa merkittävän määrää sähköistä "kohinaa", joka koostuu
monitaajuuksisista signaaleista. Joissakin harvinaisissa tilanteissa vastaanotin voi lukea
tämän kohinan väärin, usein "haamusignaali"- termillä kuvattuna, lähettimen tuottamana
signaalina. Sen vuoksi vastaanotin voi antaa harhaanjohtavia lukemia. Paikallistettaessa
katkaisijoita tai sulakkeita järjestelmissä, joissa on valonhimmentimiä, himmentimen tulee
olla kytketty pois päältä (valokytkin on pois päältä). Tämä estää vastaanotinta ilmaisemasta
väärää katkaisijaa/sulaketta.
AT-8000-TE

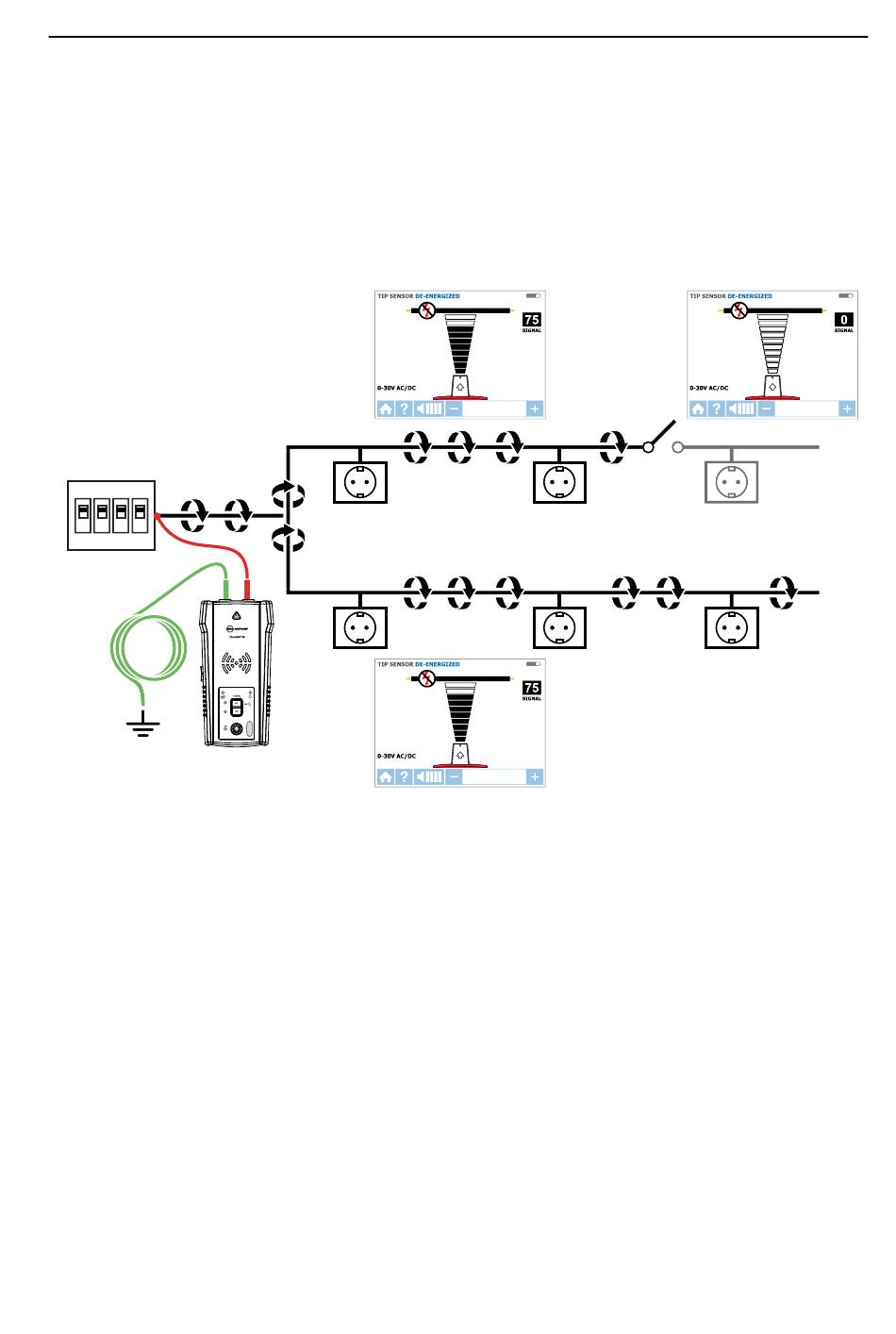

Kuva 4.10: Piirin määrittäminen
