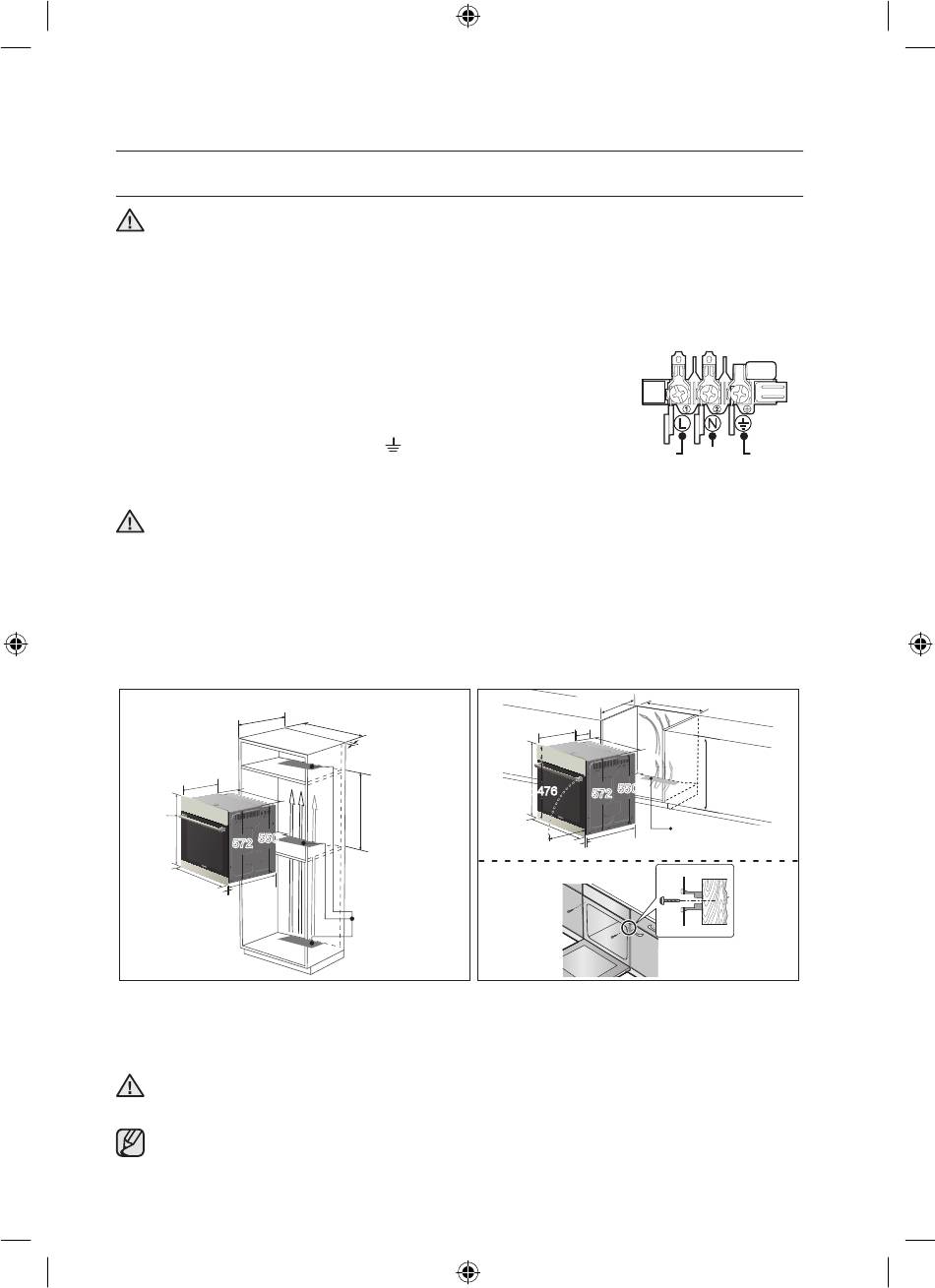

installation et entretien
InSTaLLaTIon
Consignes de sécurité pour l'installation
Ce four ne peut être installé que par un électricien agréé. Le technicien est chargé du branchement de l'appareil sur la prise
d'alimentation conformément aux conseils de sécurité en vigueur.
• Veillez à isoler les composants sous tension lors de l'installation du four.
• L'élément dans lequel le four est encastré doit satisfaire aux exigences de stabilité énoncées dans la norme DIN 68930.
Branchement électrique
Si l'appareil n'est pas branché sur l'alimentation principale via une prise, un interrupteur-sectionneur
multipolaire (avec espace de contact d'au moins 3 mm) doit être utilisé pour que les normes de
sécurité soient respectées. Le câble électrique (H05 RR-F ou H05 VV-F, mini., 1,5 à 2,5 mm²) doit être
suffisamment long pour pouvoir être relié au four, même si celui-ci est posé à même le sol, devant
l'élément encastré. Ouvrez le cache de connexion situé à l'arrière du four à l'aide d'un tournevis et
desserrez les vis du serre-câble avant de connecter les lignes électriques aux bornes de raccordement
correspondantes. Le four est mis à la terre via la borne (
doit être connecté le premier et être plus long que les autres. Si le four est branché sur l'alimentation
principale via une prise, celle-ci doit rester accessible après l'installation du four. Samsung ne saurait
être tenu pour responsable en cas d'accidents dus à une mise à la terre inexistante ou défaillante.
AVERTISSEMENT : Le câble de connexion ne doit pas être coincé au cours de l'installation et vous devez éviter
qu'il vienne en contact avec les parties chaudes du four.
Installation dans l'élément
Concernant le meuble dans lequel le four est encastré, les surfaces plastiques et les collages doivent supporter une température de 90 °C à
l'intérieur du meuble et de 75 °C pour les meubles adjacents. Samsung ne saurait être tenu pour responsable en cas de dommages sur les
surfaces plastiques ou les collages provoqués par la chaleur.
Un interstice de ventilation est nécessaire dans la base de l'élément de cuisine dans lequel le four doit être placé. Pour la ventilation, un
interstice d'environ 50 mm doit subsister entre la tablette inférieure et la paroi de soutien. Si le four doit être installé en dessous d'une table de
cuisson, les instructions d'installation de cette table doivent être respectées.
Mini.550
370
Maxi.50
595
7 5
5 72
595
21
Encastrable
Poussez complètement l'appareil dans son élément et fixez fermement le four des deux côtés à l'aide de 2 vis. Assurez-vous qu'un interstice
d'au moins 5 mm soit laissé entre l'appareil et l'élément adjacent.
Une fois l'appareil installé, retirez de la porte et de l'intérieur du four, le film protecteur en vinyle, le ruban adhésif, le papier et les accessoires.
Avant de l'extraire de son meuble, débranchez le four de l'alimentation électrique et retirez les 2 vis situées sur chaque côté de l'appareil.
AVERTISSEMENT : Le meuble dans lequel le four est encastré doit posséder un interstice de
ventilation minimal pour la circulation d'air comme l'indique l'illustration. Ne recouvrez pas cette
ouverture par des lamelles de bois car elle a pour but d'alimenter la ventilation.
La façade du four, notamment la poignée, diffère d'un modèle à l'autre. Mais la taille du four indiquée
sur l'illustration reste la même.
NV9785BJPSR_EF_DG68-00447D-03_FR.indd 24
). Le câble jaune et vert (mise à la terre)
Mini.560
Mini.50
560
Mini.590 ~ Maxi.600
5 5
0
5 50
2
545
Mini.460 x Mini.50
Français - 24
MARRON
ou NOIR
Mini.550
Mini.560
175
370
560
115
595
5 5
0
5 50
Maxi.476
5 72
7 5
2
Mini.460 x Mini.50
595
545
Maxi.464
21
Encastrable + Sous plan de travail
BLEU ou
JAUNE et
BLANC
VERT
Mini.600
Sous plan de travail
2015-03-02
