De demper monteren
1. Lijn de ingaande buis van de demper uit met het open
uiteinde van de uitlaatpijp (Figuur 13).
Opmerking: Draai de demper zodat er speling is tot
de omringende chassisonderdelen.

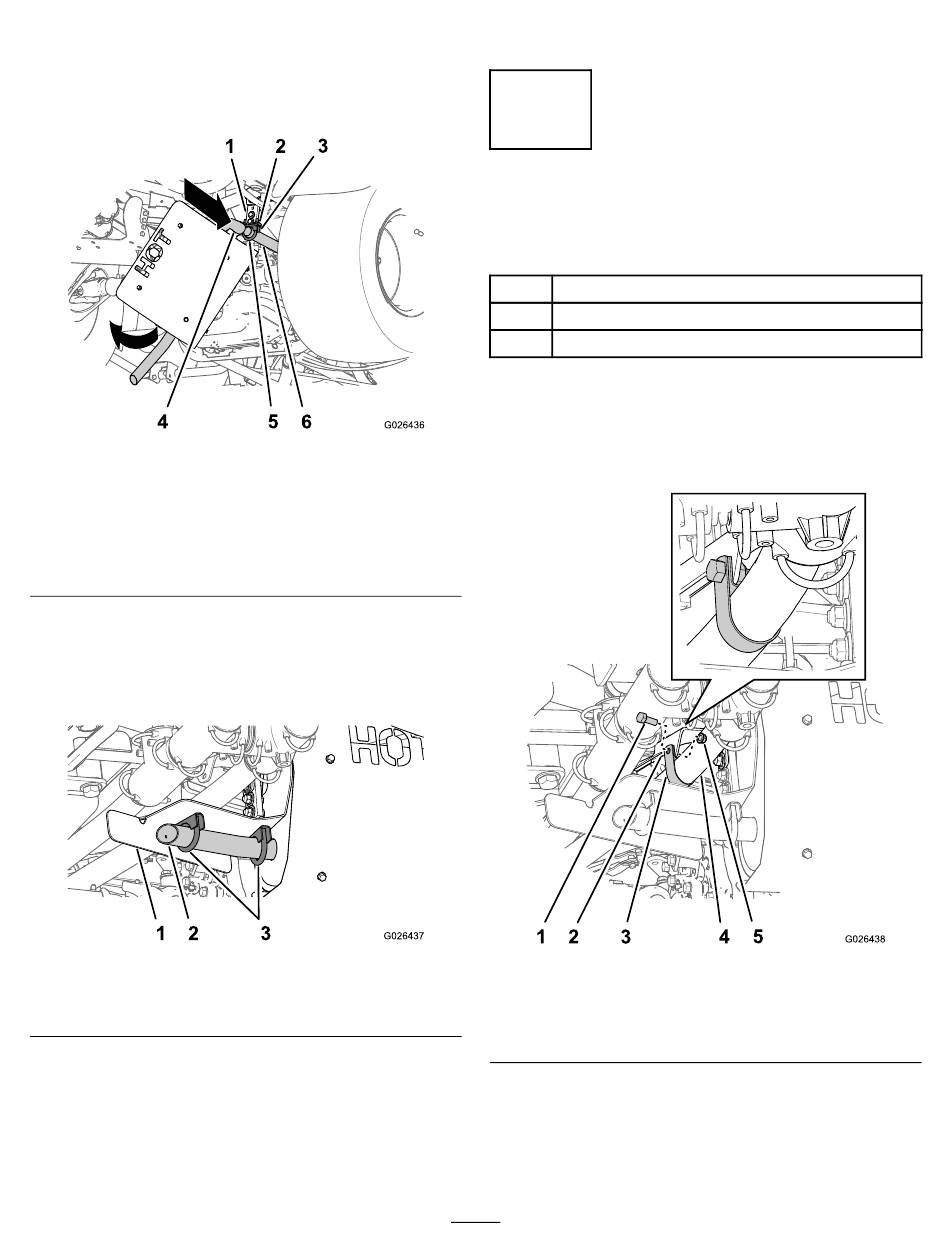

Figuur 13
1. Ophangbeugel en
uitlaatpijpbeugel
2. Moer (5/16 inch
demperklem)
3. Zadelbeugel (1-1/4 inch
demperklem)
2. Schuif de ingaande buis van de demper zo ver mogelijk
over het open uiteinde van de uitlaatpijp.
3. Draai de demper naar boven tot de uitlaatpijp van de
demper uitgelijnd is met de uitlaatpijpbeugel (Figuur 13
en Figuur 14).
Figuur 14
1. Beugel van uitlaatpijp
2. Uitlaatpijp
4. Bevestig de uitlaatpijp met 2 demperklemmen
(1-1/4 inch) aan de uitlaatpijpbeugel; zie Figuur 14.
Opmerking: Draai de moeren handmatig vast.
5. Draai de moeren van de demperklemmen aan de
uitlaatpijp en de ingaande buis van de demper (Figuur
13), de uitlaatpijp en de uitlaatpijpbeugel (Figuur 14),
4. Ingaande buis (demper)
5. U-bout (1-1/4 inch
demperklem)
6. Uitlaatpijp
3. Demperklem (1-1/4 inch)
en de demperbeugel en de tanksteunbuis (Figuur 12)
aan tot 1978-2542 Ncm.
6
De bevestigingsklem van de
slang monteren
Benodigde onderdelen voor deze stap:
1
Klem (1-1/4 inch)
1
Bout (5/16 x 1 inch)
1
Flensborgmoer (5/16 inch)
Procedure
1. Schuif de klem (1-1/4 inch) rond de slang van
1-1/4 inch die naast de uitlaatophanging voor de
uitlaatpijpbeugel zit (Figuur 8 en Figuur 15).
1. Bout (5/16 x 1 inch)
2. Beugel van geluiddemper
3. Klem (1-1/4 inch)
2. Lijn het gat in de klem uit met de gat in het
montagepunt van de demper (Figuur 15).
3. Bevestig de klem aan de beugel (Figuur 15); gebruik
hierbij de bout (5/16 x 1 inch) en flensborgmoer
(5/16 inch).
7
Figuur 15
4. Slang (1-1/4 inch)
5. Flensborgmoer (5/16 inch)
