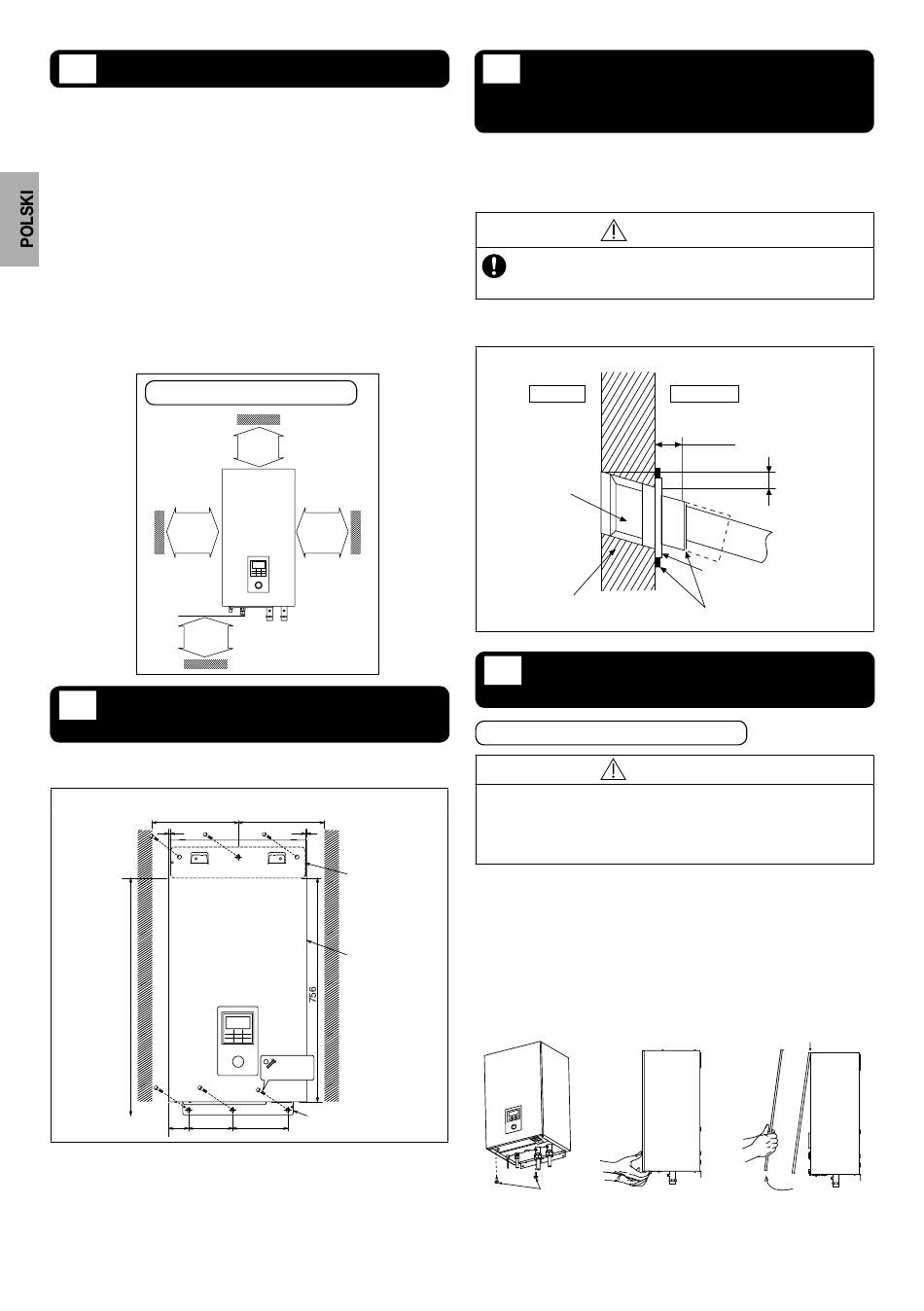

WYBRAĆ NAJLEPSZE MIEJSCE
Przed wyborem miejsca instalacji należy uzyskać zgodę użytkownika.
  W pobliżu jednostki nie powinno być żadnego źródła ciepła lub pary.
  Miejsce, w którym cyrkulacja powietrza w pomieszczeniu jest dobra.
  Miejsce, w którym można łatwo opróżnić jednostkę (np. pomieszczenie
pomocnicze/usługowe).
  Miejsce, w którym hałas pracującej jednostki wewnętrznej nie będzie
przeszkadzać użytkownikowi.
  Miejsce, w którym jednostka wewnętrzna będzie znajdować się z dala od drzwi.
  Bezwzględnie zachować minimalne odległości od ścian, sufi tu i innych
przeszkód (patrz rysunek).
  Zalecana wysokość montażu jednostki wewnętrznej powinna wynosić
przynajmniej 1150 mm.
  Należy montować na pionowej ścianie.
  Miejsce, w którym nie dojdzie do wycieku gazów łatwopalnych.
  W przypadku montażu sprzętu elektrycznego w drewnianym budynku
z łatami z metalu lub drutu, zgodnie ze standardami elektrycznymi
placówki, nie może dojść do kontaktu elektrycznego pomiędzy sprzętem a
budynkiem. Pomiędzy należy zamontować izolator.
  Nie należy instalować jednostki na zewnątrz. Jest ona przeznaczona wyłącznie
do montażu wewnątrz.
Wymagana przestrzeń montażowa
100 mm
lub
więcej
1150 mm
więcej
2
MOCOWANIE PŁYTY
MONTAŻOWEJ
Ściana montażowa jest wystarczająco wytrzymała, aby uniknąć
Ponad 375
Ściana
5
≥1956 od
ziemi
70
Środek płyty montażowej powinien znajdować się w odległości większej niż
375 mm od prawej i lewej strony ściany.
Odległość od krawędzi płyty montażowej do podłoża powinna być większa
niż 1956 mm.
Płytę montażową należy zawsze instalować poziomo, wyrównując
oznaczenia i używają z poziomicy.
Zamontować płytę montażową na ścianie przy użyciu 6 zestawów kołków,
śrub i podkładek (nie należą do wyposażenia) rozmiaru M8.
40
100 mm
lub
więcej
100 mm
lub
więcej
lub
wibracji
(Jednostka: mm)
Ponad 375
Ściana
5
Płyta
montażowa 1
Korpus
jednostki
wewnętrznej
Śruba —
rozmiar M8
Płyta
160
200
montażowa 4
3
NA WYWIERCENIE OTWORU
W ŚCIANIE I MONTAŻ TULEI
RUROWEJ
1. Wykonać otwór przelotowy Ø70 mm.
2. Włożyć tuleję rurową w otwór.
3. Przymocować złączkę do tulei.
4. Obciąć tuleję tak, aby wystawała na około 15 mm ze ściany.
PRZESTROGA
Jeśli ściana jest pusta należy upewnić się, że używany
jest zespół tulei lub rury, który pozwoli uniknąć zagrożenia
przegryzienia kabla przez myszy.
5. W ostatniej fazie zakończyć uszczelnianie tulei kitem lub
uszczelniaczem.
Ściana
Wewnątrz
Zespół tulei
lub rury
Otwór na wylot o średnicy ø70 mm
4
MONTAŻ JEDNOSTKI
WEWNĘTRZNEJ
Dostęp do elementów wewnętrznych
OSTRZEŻENIE
Niniejsza sekcja przeznaczona jest wyłącznie do autoryzowanego
i licencjonowanego elektryka/hydraulika. Prace za przednią płytą
przymocowaną śrubami mogą być wykonywane wyłącznie pod
nadzorem wykwalifi kowanego pracownika, montera elektrycznego
lub pracownika serwisu.
Należy wykonać poniższe kroki, aby zdjąć przednią płytę. Przed
zdjęciem przedniej płyty z jednostki wewnętrznej należy zawsze
wyłączyć całe zasilanie (tj. zasilanie jednostki wewnętrznej, zasilanie
grzałki i zasilanie jednostki zbiornika).
1. Odkręcić 2 śruby montażowe znajdujące się na spodzie
przedniej płyty.
2. Delikatnie pociągnąć dolną część płyty przedniej do siebie, aby
zdjąć przednią płytę z lewego i prawego zaczepu.
3. Przytrzymać lewą i prawą krawędź płyty przedniej, aby unieść
płytę przednią z zaczepów.
Śruby
Na zewnątrz
15 mm
Ok. 5–7 mm
Złączka do zespołu tulei
Kit lub uszczelniacz
Zaczep
Podnieść
