ANHANG
1 Anwendungsbeispiele
In diesem Abschnitt werden die verschiedenen Anwendungsmöglichkeiten für den Einsatz von Luft/Wasser-Wärmepumpen und die
jeweiligen Einstellungen auf der Bedieneinheit erläutert.

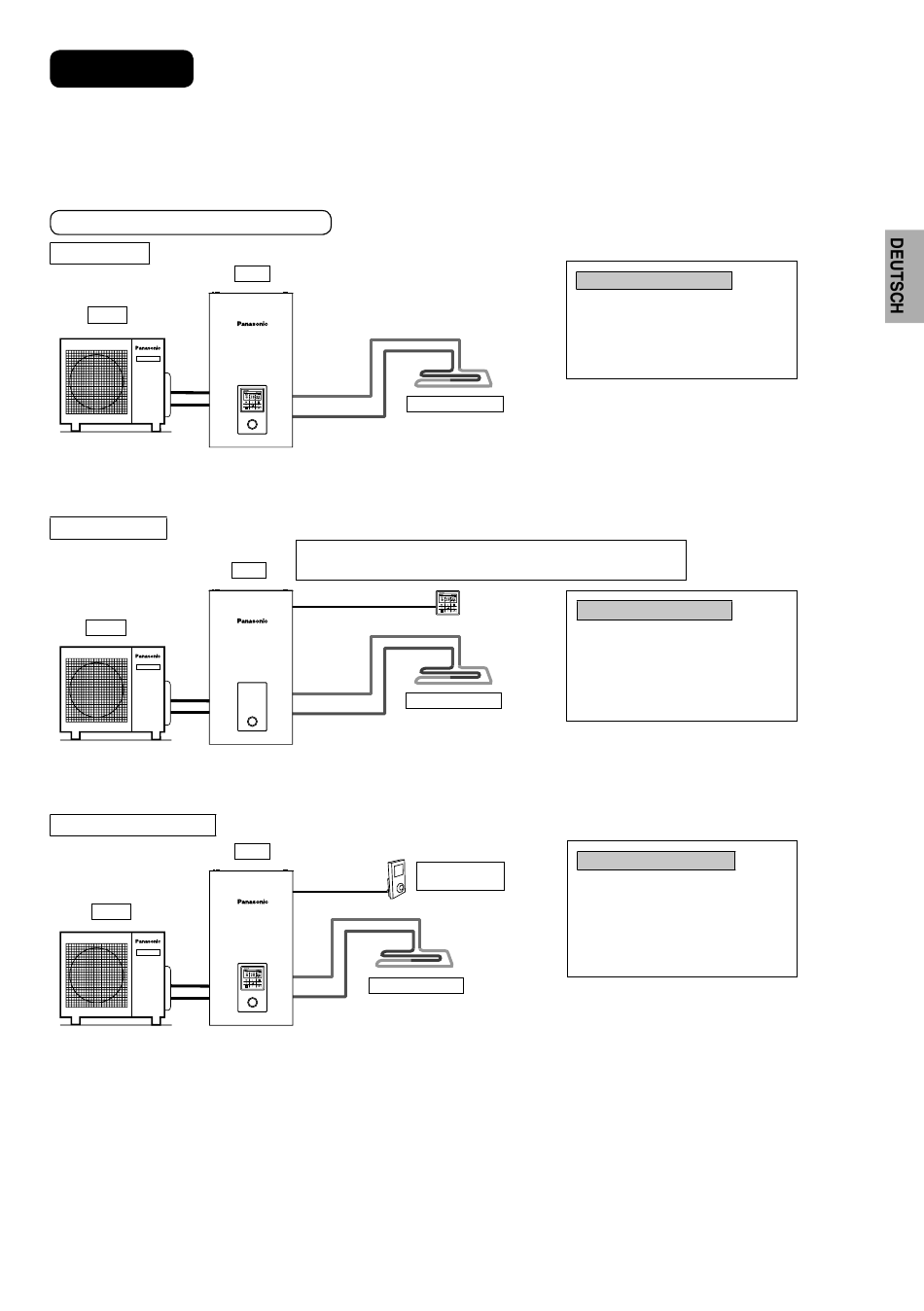

1-1 Systemanwendungen auf Grundlage der Temperatureinstellung.
Temperatureinstellung für Heizbetrieb
1. Bedieneinheit
Außen
Fußbodenheizung oder Heizkörper direkt an das Innengerät anschließen.
Bedieneinheit ist am Innengerät montiert.
Das ist die grundlegende Form des einfachsten Systemaufbaus.
2. Raumthermostat
Außen
Fußbodenheizung oder Heizkörper direkt an das Innengerät anschließen.
Bedieneinheit aus dem Innengerät ausbauen und in dem Raum mit der installierten Fußbodenheizung montieren.
Bei dieser Anwendung wird die Bedieneinheit als Raumthermostat verwendet.
3. Externer Raumthermostat
Außen
Fußbodenheizung oder Heizkörper direkt an das Innengerät anschließen.
Bedieneinheit ist am Innengerät montiert.
Separaten externen Raumthermostaten (bauseits) in dem Raum mit der installierten Fußbodenheizung montieren.
Bei dieser Anwendung wird ein externer Raumthermostat verwendet.
Innen
Zur Regelung von Wärmepumpe und Umwälzpumpe empfängt das Innengerät
das Signal des Raumthermostaten (EIN/AUS) von der Bedieneinheit.
Innen
In der Bedieneinheit ist ein Temperaturfühler eingebaut.
Fußbodenheizung
Innen
Fußbodenheizung
Einstellung der Bedieneinheit
Installateur-Setup
Fußbodenheizung
Einstellung der Bedieneinheit
Installateur-Setup
Einstellung der Bedieneinheit
Raumthermostat
(bauseits)
Installateur-Setup
Systemeinstellung
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Wassertemperatur
Systemeinstellung
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Raumthermostat
Intern
Systemeinstellung
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Raumthermostat
(Extern)
81
