FÜGGELÉK
1 Rendszerváltozatok

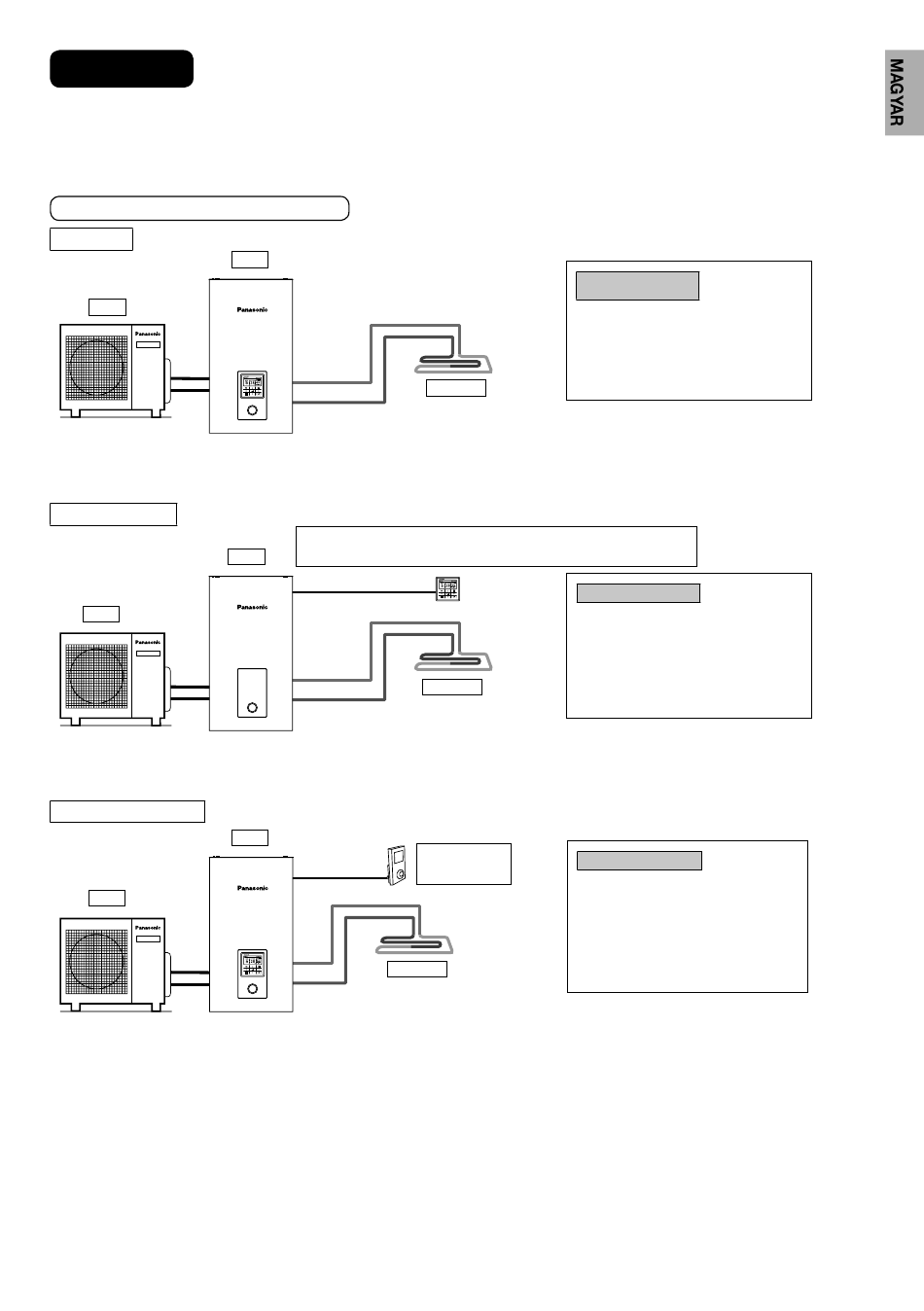

Ez a fejezet a levegő–víz hőszivattyút használó rendszerek különféle variációit, illetve azok beállításának módját mutatja be.
1-1 A hőmérséklet-szabályozáshoz kapcsolódó alkalmazás bemutatása.
A fűtés hőmérséklet-beállítási módozatai
1. Távvezérlő
Kültér
Csatlakoztassa a padlófűtést, illetve a radiátoros fűtést közvetlenül a beltéri egységhez.
A távvezérlő a beltéri egységre van szerelve.
Ez a lehető legegyszerűbb rendszer alapkiépítése.
2. Szobatermosztát
Kültér
Csatlakoztassa a padlófűtést, illetve a radiátoros fűtést közvetlenül a beltéri egységhez.
Vegye ki a távvezérlőt a beltéri egységből, és telepítse a padlófűtéssel szerelt helyiségbe.
Ez az alkalmazási mód szobatermosztátként használja a távvezérlőt.
3. Külső szobatermosztát
Kültér
Csatlakoztassa a padlófűtést, illetve a radiátoros fűtést közvetlenül a beltéri egységhez.
A távvezérlő a beltéri egységre van szerelve.
Telepítsen külön (a helyszínen biztosítandó) szobatermosztátot a padlófűtéssel szerelt helyiségben.
Ez az alkalmazási mód külső szobatermosztátot használ.
Beltér
A beltéri egység Szobatermosztát (BE/KI) jelet kap a távvezérlőtől a fűtőpanel és
a keringtetőszivattyú szabályozásához.
Beltér
A távvezérlőben beépített termisztor található.
Beltér
Padlófűtés
A távvezérlő beállítása
Telepítői beállítás
Padlófűtés
A távvezérlő beállítása
Telepítői beállítás
Padlófűtés
Szobatermosztát
A távvezérlő beállítása
(helyszínen
biztosítandó)
Telepítői beállítás
Rendszerbeállítás
Opcionális panel kapcsolatok - Nem
Zóna és érzékelő:
Vízhőmérséklet
Rendszerbeállítás
Opcionális panel kapcsolatok - Nem
Zóna és érzékelő:
Szobatermosztát
Belső
Rendszerbeállítás
Opcionális panel kapcsolatok - Nem
Zóna és érzékelő:
Szobatermosztát
(Külső)
13
