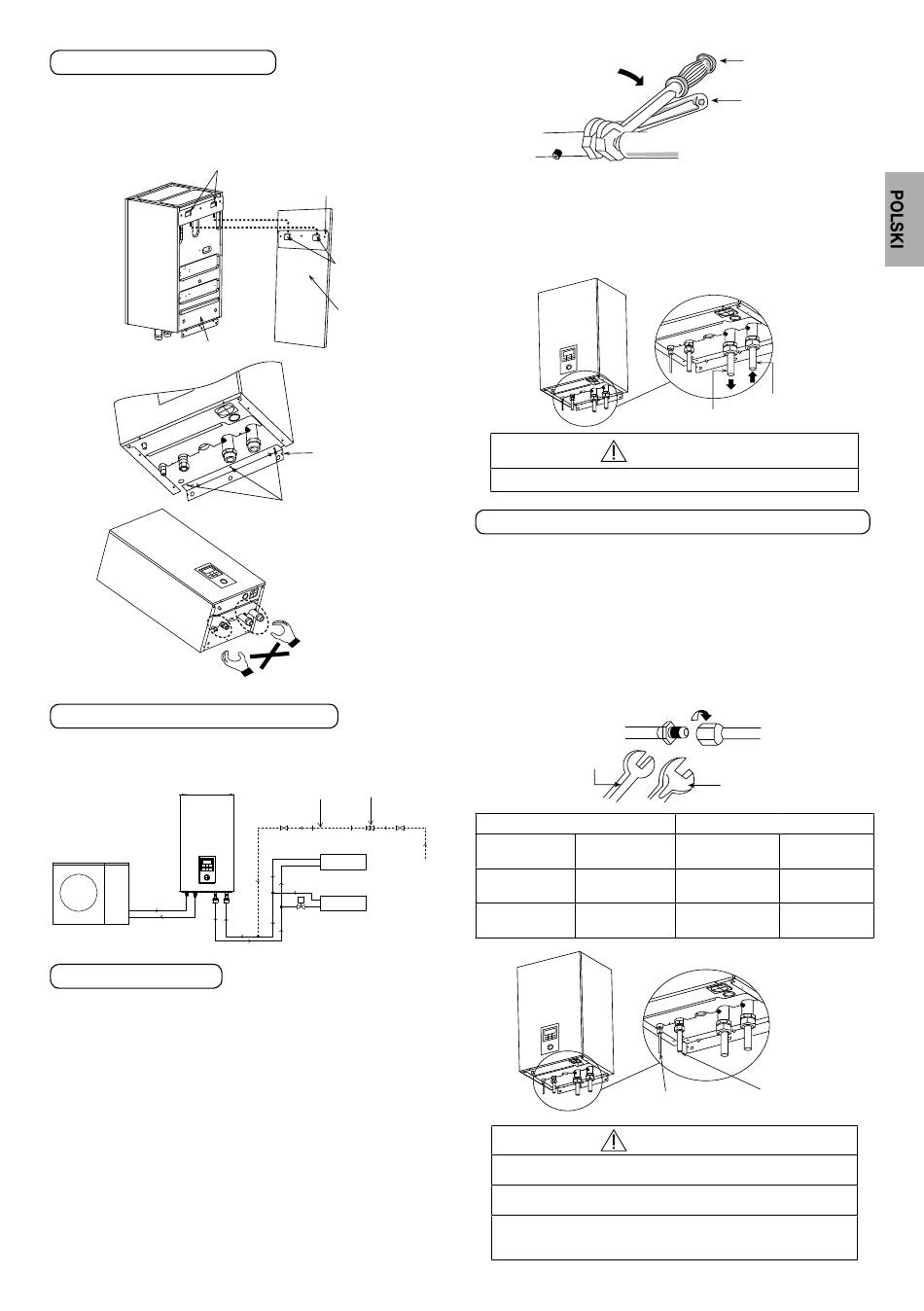

Montaż jednostki wewnętrznej
1. Zaczepić gniazda w jednostce zewnętrznej o zaczepy płyty
montażowej 1 . Upewnić się, że zaczepy są dobrze osadzone w
płycie montażowej, przesuwając ją w lewo i prawo.
2. Przymocować śruby 5 do otworów w zaczepach płyty
montażowej 4 , zgodnie z poniższa ilustracją.
Gniazda
Tył jednostki wewnętrznej
Typowa instalacja przewodów rurowych
Jednostka zewnętrzna
pompy ciepła
powietrze-woda
Instalacja rur wodnych
•
Wlot i wylot wody w jednostce zewnętrznej są używane do podłączania
obwodu wodnego. Instalację tego obwodu wodnego należy zlecić
licencjonowanemu technikowi.
•
Obwód wodny musi być zgodny ze wszystkimi stosownymi przepisami
europejskimi i krajowymi, tj. IEC/EN 61770.
•
Należy uważać, aby nie zdeformować rur wywierając nadmierną siłę
podczas podłączania rur.
•
Użyć nakrętki Rp 1¼" zarówno do podłączenia wlotu, jak i wylotu wody
i przeczyścić wszystkie rury wodą kranową przed podłączeniem do
jednostki wewnętrznej.
•
Zakryć koniec rury, aby uniknąć zanieczyszczenia i zakurzenia podczas
wkładania ją przez ścianę.
•
Należy wybrać uszczelnienie, które może wytrzymać ciśnienie i temperatury
panujące w układzie.
•
Jeśli istniejący zbiornik ma być podłączony do tej jednostki wewnętrznej
należy upewnić się, że rury są czyste przed instalacją rury wodnej.
•
Należy upewnić się, że do dokręcenia połączenia użyto dwóch kluczy
maszynowych. Nakrętki należy dokręcić kluczem dynamometrycznym:
117,6 N•m.
Płyta montażowa 1
Zaczepy
Ściana
Płyta montażowa 4
Śruby 5
Uwaga: Nie wolno podnosić
jednostki wewnętrznej
trzymając ją za rury czynnika
chłodniczego i rury wodne,
aby uniknąć uszkodzenia rur.
Tymczasowe
Zespół
podwójnego
połączenie,
które należy
zaworu zwrotnego
jest dopuszczalny
usunąć tuż po
napełnieniu
w budynku
Zawór
Zawór
serwisowy
serwisowy
Jednostka cewki wentylatora
Zasilanie z
Grzejnik/ogrzewanie
głównego
podłogowe
przewodu
wodnego
Zawór 2-drogowy
Jednostka
wewnętrzna
•
Jeśli do montażu używane są rury metalowe nie wykonane z
mosiądzu należy upewnić się, że rury zostaną zaizolowane, aby
uniknąć korozji galwanicznej.
•
Należy zaizolować rury układu wodnego, aby uniknąć zmniejszenia
wydajności cieplnej.
•
Po zakończeniu montażu należy podczas uruchomienia testowego
sprawdzić, czy w obszarze połączeń nie wycieka woda.
PRZESTROGA
Nie należy dokręcać zbyt mocno, ponieważ doprowadzi to do wycieku wody.
Instalacja przewodów rurowych czynnika chłodniczego
1. Wykonać Kielich po nałożeniu nakrętki kielichowej (znajdującej się w obszarze
zespołu rury) na rurę miedzianą. (W przypadku stosowania długich rur)
2. W przypadku otwartych przewodów czynnika chłodniczego nie wolno
stosować klucza do rur. Nakrętki kielichowe mogą pęknąć i spowodować
wyciek. Użyć właściwego klucza maszynowego lub klucza pierścieniowego.
3. Podłączyć przewody rurowe:
•
Wyrównać środkową część rury i wystarczająco mocno dokręcić
nakrętkę kielichową palcami.
•
Należy upewnić się, że do dokręcenia połączenia użyto dwóch
kluczy maszynowych. Dokręcać nakrętką kielichową kluczem
dynamometrycznym z podanym w tabeli momentem dokręcania.
Klucz
maszynowy lub
sześciokątny
Model
Jednostka
Jednostka
wewnętrzna
zewnętrzna
WH-
WH-UD03JE5*,
SDC0305J3E5
WH-UD05JE5*
WH-
WH-UD07JE5*,
SDC0709J3E5
WH-UD09JE5*
Rura ciekłego czynnika
chłodniczego
PRZESTROGA
Nie stosować nadmiernej siły podczas dokręcania; niebezpieczeństwo
spowodowania wycieku gazu.
Nie ciągnąć ani nie pchać nadmiernie przewodów rurowych czynnika chłodniczego,
odkształcona rura może spowodować wyciek czynnika chłodniczego.
Zachowaj szczególną ostrożność przy otwieraniu pokrywy płyty sterującej
6 i płyty sterującej 7 przy montażu lub konserwacji jednostki wewnętrznej.
Niezastosowanie się do tego zalecenia może spowodować obrażenia.
Klucz
dynamometryczny
Klucz
maszynowy
Wlot wody
Wylot wody
Klucz
dynamometryczny
Rozmiar rury (moment dokręcania)
Gaz
Ciecz
ø12,7mm (1/2")
ø6,35mm (1/4")
[55 N•m]
[18 N•m]
ø15,88 mm (5/8")
ø6,35mm (1/4")
[65 N•m]
[18 N•m]
Rura gazowego
czynnika chłodniczego
41
