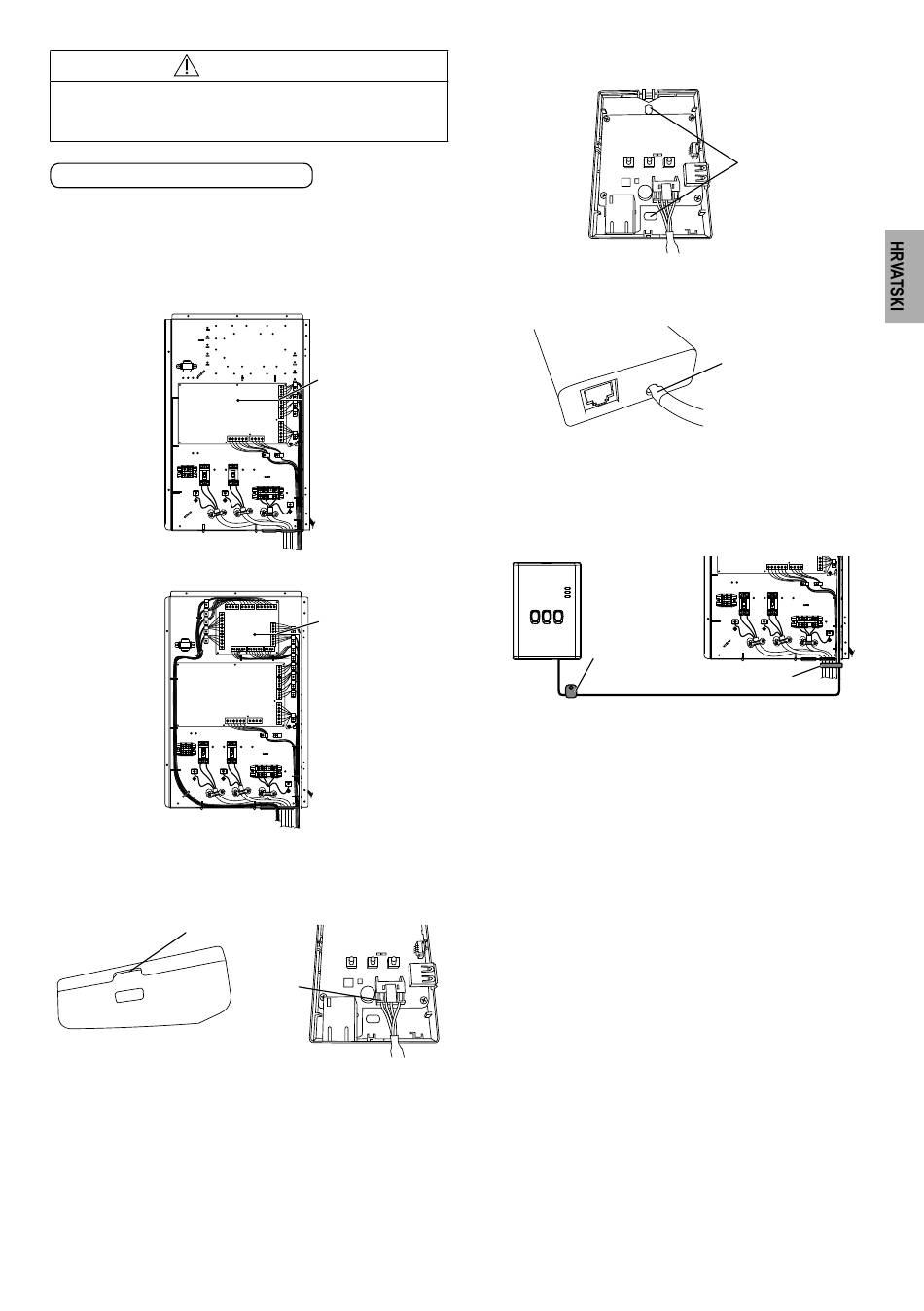

UPOZORENJE
Ovaj dio predviđen je samo za ovlaštenog i licenciranog električara/
vodoinstalatera. Radovi iza prednje ploče koju pričvršćuju vijci smiju
se izvršiti samo uz nadzor kvalifi ciranog izvođača radova, instalatera ili
servisera.
Mreži adapter 8 Instalacija (opcija)
1. Otvorite poklopac upravljačke ploče 6, a zatim spojite
kabel koji je isporučen s ovim adapterom na konektor CN-
CNT tiskane pločice.
•
Izvucite kabel unutarnje jedinice kako se ne bi ukliještio.
•
Ako se dodatna tiskana pločica ugradi na unutarnju jedinicu,
spojite konektor CN-CNT na dodatnu tiskanu pločicu 7 .
Primjeni spajanja:
Bez Dodatni PCB
S Dodatni PCB
2. Umetnite ravni odvijač u utor na vrh adaptera i uklonite
poklopac. Spojite drugi kraj konektora kabela CN-CNT na
konektor unutar adapter.
Utor
Kabel CN-CNT
Kabel CN-CNT
Spojnik
3. Na zidu blizu unutarnje jedince spojite adapter zavrtanjem
vijaka kroz otvore u stražnjem poklopcu.
4. Provucite CN-CNT kabel kroz rupu u dnu adaptera i
ponovno spojite prednji poklopac na stražnji poklopac.
5. Koristite isporučenu stegu za kabel kako bi se CN-CNT
kabel učvrstio na zid.
Provucite kabel na način prikazan na dijagramu kako vanjske
sile ne bi djelovale na spojnik u adapteru.
Nadalje, na strani unutarnje jedinice upotrijebite isporučenu
kabelsku spojnicu kako biste učvrstili kabele.
Stega za kabel
Vijci
Kabel CN-CNT
(Pazite da ne
ukliještite kabel)
Kabelska spojnica
89
