Signalingångar
L N =AC 230 V, värme, kyla=termostatvärme,
Tillvalstermostat
kylkopplingsplint
Torr kontakt Vcc-Bit1, Vcc-Bit2 öppen/kort
SG-signal
(Systeminställningar nödvändiga)
Växlingsbrytare (Anslut till 2-kontaktskontrollen)
Torr kontakt öppen=värme, kort=kyla
Värme/Kylbrytare
(Systeminställningar nödvändiga)
Torr kontakt öppen=komp.PÅ, kort=komp.AV
Extern komp.-brytare
(Systeminställningar nödvändiga)
DC 0 - 10V (Systeminställningar nödvändiga)
Behovssignal
Anslut till DC 0 - 10V-kontrollen.
Utgångar
AC 230 V N=neutral öppen, stängd=blandad
Shunt
riktning drifttid: 30s - 120s
Poolpump
AC230V
Solpump
AC230V
Zonpump
AC230V
Termistoringångar
Zonrumssensor
PAW-A2W-TSRT
Bufferttanksensor PAW-A2W-TSBU
Poolvattensensor
PAW-A2W-TSHC
Zonvattensensor
PAW-A2W-TSHC
Solgivare
PAW-A2W-TSSO

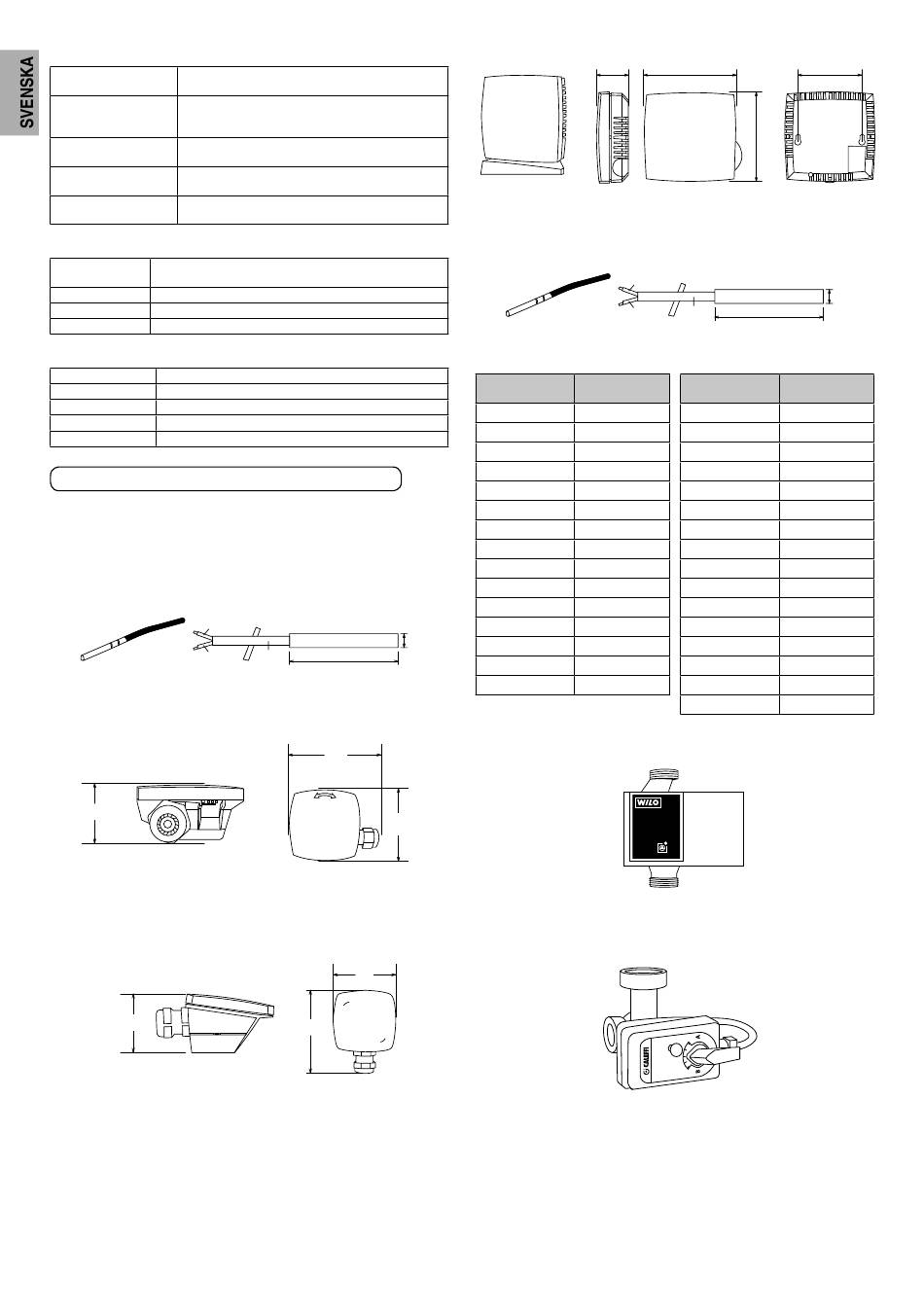

Specifi kationer för rekommenderad extern enhet
•
I detta avsnitt förklaras de externa enheterna (tillval) rekommenderade
av Panasonic. Se alltid till att använda korrekt extern enhet under
systeminstallation.
•
För tillvalssensor.
1. Bufferttanksensor: PAW-A2W-TSBU
Använd för mätning av bufferttanktemperaturen.
För in sensorn i sensorfi ckan och limma fast den på bufferttankytan.
2. Zonvattensensor: PAW-A2W- TSHC
Använd för att känna av kontrollzonens vattentemperatur.
Montera den på vattenröret genom att använda metallbandet i
rostfritt stål och kontaktlim (båda är inkluderade).
Mått (mm)
35
3. Utegivare: PAW-A2W-TSOD
Om installationsplatsen för utomhusenheten är utsatt för direkt
solljus kan inte temperaturgivaren för utomhusluften mäta den
aktuella utomhustemperaturen korrekt.
I så fall kan tillvalet utomhustemperaturgivare fästas på en
lämplig plats för att mäta omgivningstemperaturen mer exakt.
Mått (mm)
46
4. Rumssensor: PAW-A2W- TSRT
Installera rumstemperatursensorn i det rum där
rumstemperaturkontroll krävs.
20
Mått (mm)
blå
svart
brun
40
93
70
93
5. Solgivare: PAW-A2W-TSSO
Använd för mätning av solvärmepanelens temperatur.
För in sensorn i sensorfi ckan och limma fast den på
solvärmepanelens yta.
6. Se tabellen nedan för sensorkaraktäristika för sensorerna
nämnda ovan.
Temperatur
(°C)
30
25
20
15
10
5
0
-5
-10
-15
-20
-25
Ø6
-30
-35
-40
•
För tillvalspump.
Strömförsörjning: AC230V/50Hz, <500W
Rekommenderad del: Yonos 25/6: gjord av Wilo
70
•
För tillvalsshunt.
Strömförsörjning: AC230V/50Hz (ingång öppen/utgång stängd)
Drifttid: 30 s - 120 s
Rekommenderad del: 167032: gjord av Caleffi
Mått (mm)
30
86
86
Mått (mm)
blå
svart
brun
Resistans
Temperatur
(kΩ)
(°C)
5,326
150
6,523
140
8,044
130
9,980
120
12,443
110
15,604
100
19,70
90
25,05
80
32,10
70
41,45
65
53,92
60
70,53
55
93,05
50
124,24
45
167,82
40
35
60
Ø6
40
Resistans
(kΩ)
0,147
0,186
0,236
0,302
0,390
0,511
0,686
0,932
1,279
1,504
1,777
2,106
2,508
3,003
3,615
4,375
