Alternative kabler:
•
3-veis ventilkabel
•
2-veis ventilkabel
•
Forsterkervarmerkabel
•
Kabel for ekstrapumpe
•
Kabel for kjelekontakt /
Kabel for tinesignal
Alternative kabler:
•
Kabel for pumpe sone 1
•
Kabel for pumpe sone 2
•
Kabel for solcellepumpe
•
Kabel for bassengpumpe
•
Kabel for romtermostat sone 1
•
Kabel for romtermostat sone 2
•
Kabel for blandeventil sone 1
•
Kabel for blandeventil sone 2
Alternative kabler:
•
Ekstern kontrollkabel
•
Tankfølerkabel
•
Uteluftfølerkabel
•
Tank overbelastningskabel
•
Fjernkontrollens kabel
•
Kabel for romføler sone 1
•
Kabel for romføler sone 2
•
Kabel for buffertankføler
•
Kabel for bassengføler
•
Kabel for vannføler sone 1
•
Kabel for vannføler sone 2
•
Kabel for forespørselsignal
•
Kabel for solføler
•
SG-signalkabel
•
Kabel for varme-/kjølebryter
•
Kabel for ekstern kompressorbryter
Koblingsskrue på kretskort Maksimalt tiltrekningsmoment cN•m {kgf•cm}
M3
M4
Lengde på tilkoblingskabler
Ved tilkobling av kabler mellom innendørsenheten og eksterne
enheter må lengden av de nevnte kablene ikke overstige den
maksimale lengden som vises i tabellen.
Ekstern enhet
Toveis-ventil
Treveis-ventil
Blandeventil
Romtermostat
Forsterkervarmer
Ekstrapumpe
Solcellepumpe
Bassengpumpe
Pumpe
Kjelekontakt/ Avfrostingssignal
Ekstern kontroll
Tankføler
Romføler
Uteluftføler
Tank overbelastningskabel
Buffertanksensor
Bassengvannføler
Solsensor
Vannføler
Forespørselsignal
SG-signal
Varme-/kjølebryter
Ekstern kompressorbryter
•
Ledning for
strømforsyning 1
•
Ledning for
strømforsyning 2
•
Strømkabel for
innendørs/utendørs
enhet
fra tilleggs
kretskort
fra tilleggs kretskort
50 {5,1}
120 {12,24}
Maksimal kabellengde (m)
50
50
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
30
30
50
50
50
50

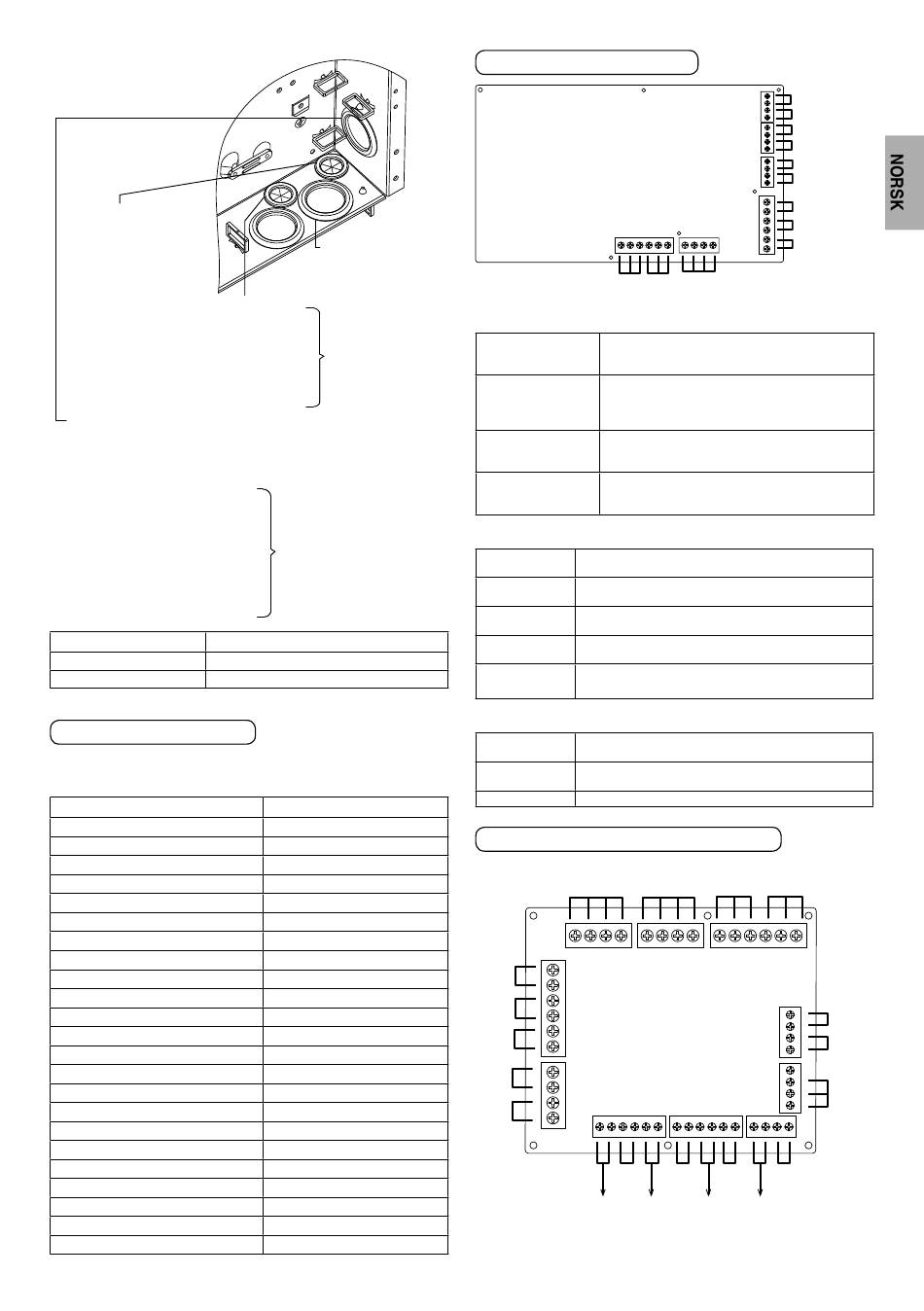

Tilkobling av hovedkretskortet
C O N C O N
2-veis
3-veis
ventil
ventil
Signalinnganger
L N =AC 230 V, Varme, Kjøling=Termostat varmer,
Alternativ termostat
kjøling terminal
Fungerer ikke når det brukes valgfritt kretskort
Tørrkontact Vcc-Bit1, Vcc-Bit2 åpen/lukket
OLP for
(Systemoppsett påkrevet)
forsterkervarmer
Den er koblet til sikkerhetsenheten (OLP) i
varmtvannstanken.
Tørkekontakt Åpen=fungerer ikke,
Ekstern kontroll
Lukket=fungerer (Systemoppsett påkrevet)
Mulig å slå PÅ/AV funksjonen med ekstern bryter
Tilkoblet (Bruk 2-lederkabel for omplassering og
Fjernkontroll
forlengelse. Total kabellengde skal være 50 m
eller mindre.)
Utganger
AC 230 V N=Nøytral Åpen, Lukket=retning (for
3-veis ventil
kretsbryting med tilkoblet varmtvannstank)
AC 230 V N=Nøytral Åpen, Lukket (hindrer
2-veis ventil
gjennomtrenging i vannkretsen i kjølemodus)
AC 230 V (brukes når innendørsenhetens
Ekstrapumpe
pumpekapasitet ikke er tilstrekkelig)
AC 230 V (brukes ved bruk av forsterkervarmer i
Forsterkervarmer
varmtvannstanken)
Kjelekontakt/
Tørkekontakt (Systemoppsett påkrevet)
Avfrostingssignal
Termistorinnganger
PAW-A2W-TSRT
Sone 1 romføler
valgfritt kretskort
AW-A2W-TSOD (Total kabellengde skal være 30 m
Uteluftføler
eller mindre)
Tankføler
Bruk Panasonic-spesifi serte deler
Tilkobling av valgfritt kretskort (CZ-NS4P)
Alternativ
termostat 2
L
N Cool Heat
L
Basseng-
pumpe
Solcel-
lepumpe
Feilsignal
Sone
1-pumpe
Sone
2-pumpe
Sone 1
romføler
Sone 2
Buffertankføler
romføler
OLP for
forsterkervarmer
Sone 1 romføler
Uteluftføler
Tankføler
Ekstern kontroll
Fjernkontroll
Kjelekontakt/
Avfrostingssignal
Ekstrapumpe
Forsterkervarmer
H C N L
Alternativ
termostat 1
Fungerer ikke når det brukes
Alternativ
termostat 1
Blandeventil 1
Blandeventil 2
N Cool Heat
N
O
C
N
O
C
Bassengvannføler
Vannføler
Solsensor
sone 1
Vannføler
Forespørselsignal
sone 2
Ekstern
kompres-
sorbryter
Varme-/
kjølebryter
Vcc
SG-
Bit1
signal
Bit2
