Montaggio
3.4.5
Collegamento degli accessori
A seconda della situazione di montaggio, collegare alla cappa
gli accessori previsti:
y Cassetta a muro
y Contatto di prossimità per finestra
y Manostato
Rispettare le istruzioni dell'accessorio.
12 V DC
G
E
D
H
12 V DC
1
2
3
B
BMK-F
F-K
A
ST3
–
+
–
+

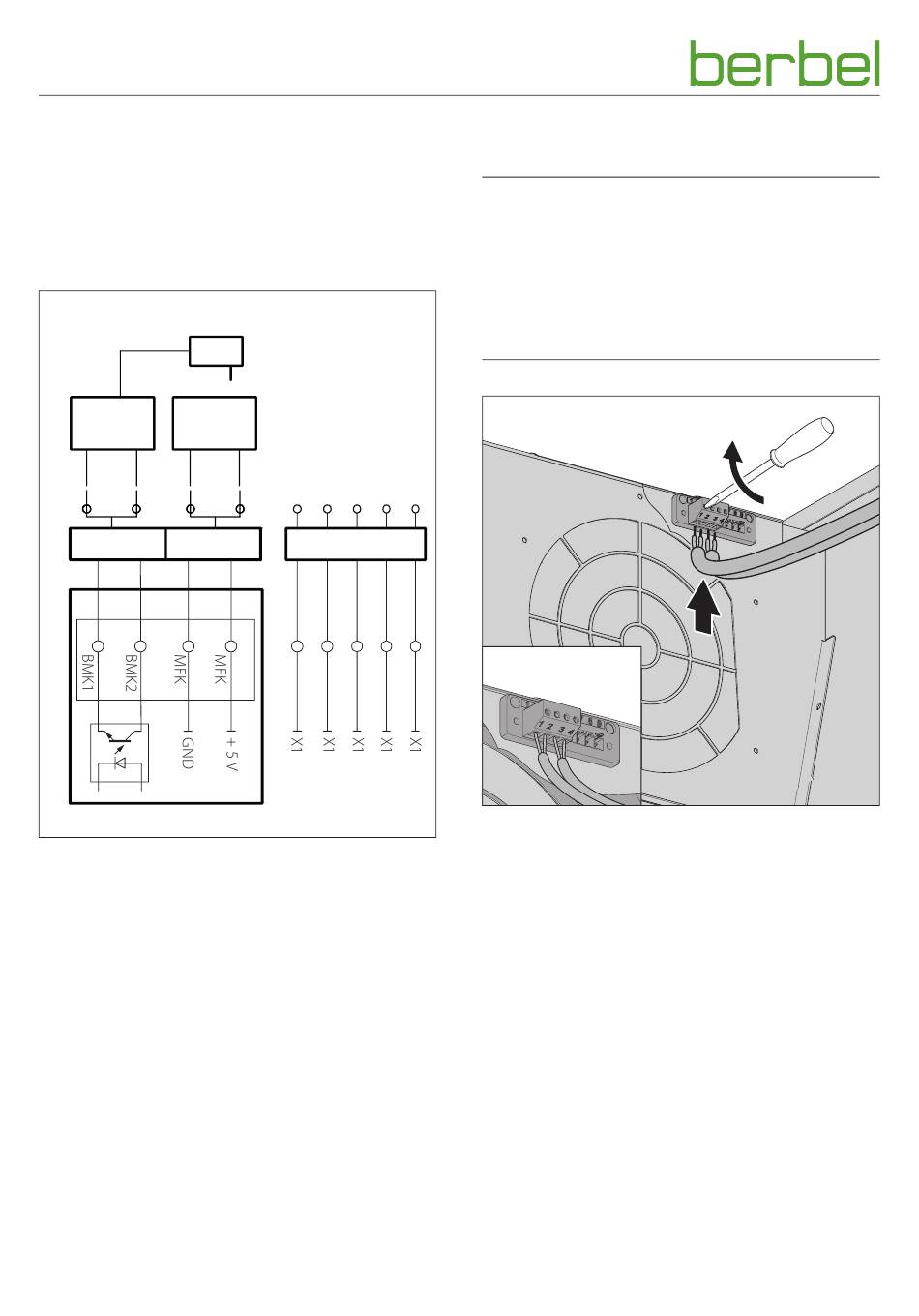

A Scatola di comando
y BMK1: Contatto cassetta a muro, collettore
accoppiatore ottico, max. 12 mA / 12 V DC, isolamento
galvanico
y BMK2: Contatto cassetta a muro, emettitore
accoppiatore ottico, max. 12 mA / 12 V DC, isolamento
galvanico
B Morsetto "BMK-F" per il collegamento della cassetta a
muro
C Morsetto "F-K" (contatto multifunzione) per Contatto di
prossimità il collegamento del contatto di prossimità per
finestra o del manostato
D Cavi di comando della cassetta a muro
E Cassetta a muro
F Alimentatore cassetta a muro
G Contatto di prossimità per finestra
H Cavi di comando del contatto di prossimità per finestra
56
All manuals and user guides at all-guides.com
F
4
5
6
7
8
I
C
Il collegamento avviene mediante i morsetti per cavi ad una
spina rimovibile sull'alloggiamento del ventilatore.
D NOTA BENE!
Pericolo di danneggiamenti in caso di collegamento
errato!
Una errata polarità dei cavi di comando può causare danni
alla parte elettronica dell'apparecchio.
☞ Durante il collegamento dei cavi di comando prestare
attenzione alla corretta polarità: Filo 1 sul morsetto 1,
filo 2 sul morsetto 2.
9
Cassetta a muro
☞ Collegare la cassetta a muro come segue:
y Filo 1 al morsetto 1
y Filo 2 al morsetto 2
y La cassetta a muro è chiusa quando il contatto di
comando è aperto.
y La cassetta a muro è aperta quando il contatto di
comando è chiuso.
Contatto di prossimità per finestra
☞ Collegare il contatto di prossimità per finestra come
segue:
y Filo blu/bianco al morsetto 3
y Filo marrone/verde al morsetto 4
y Il ventilatore della cappa potrà funzionare solamente se la
finestra è aperta.
Manostato
y Il ventilatore della cappa potrà funzionare solamente
se non viene rilevata alcuna depressione critica
nell'ambiente.
2.
1.
1.
6003417_a – 26.09.2017
