RUKOVANJE I RAD
• Visok nivo vode
Na taj način je moguće kontrolisati 1 do 4 pumpe.
Kada se dostigne prva tačka uključivanja,
uključuje se pumpa osnovnog opterećenja. Ako
se dostigne druga tačka uključivanja, po isteku
podešenog vremena odlaganja uključivanja,
priključuje se pumpa vršnog opterećenja. Optička
signalizacija se vrši na LC displeju, a zelena LED
lampica se pali dok pumpa(e) radi(e).
Pri dostizanju tačke isključivanja, nakon isteka
podešenog vremena odloženog isključivanja
i podešenog vremena naknadnog rada pumpe
osnovnog opterećenja, pumpe osnovnog
opterećanja i vršnog opterećenja se isključuju.
Kako bi se optimizovala vremena rada pumpi,
nakon svakog isključivanja svih pumpi, može
se izvršiti opšta ili ciklična zamena pumpi,
u zavisnosti od izabranog vremena rada.
Za vreme rada su aktivne sve sigurnosne
funkcije. U slučaju greške na jednoj pumpi, vrši se
automatsko prebacivanje na funkcionalnu pumpu.
Šalje se optički alarmni signal i aktivira se kontakt
za zbirni signal greške (SSM).
Ako se dostigne nivo rada na suvo ili nivo alarma
za visok nivo vode, vrši se vizuelno alarmiranje
i aktiviraju se kontakti zbirnog signala greške
(SSM) i alarma za visok nivo vode (samo za visok
nivo vode). Dodatno se vrši prisilno uključivanje,
odnosno isključivanje svih raspoloživih pumpi radi
povećanja bezbednosti u radu.
NAPOMENA
Pri registraciji nivoa pomoću senzora nivoa vrši
se prisilno uključivanje, odnosno isključivanje,
kada se zaštita od rada na suvo i alarm za visok
nivo vode dodatno realizuju sa plivajućim
prekidačem!
6.2. Upravljanje i struktura menija
6.2.1. Upravljanje

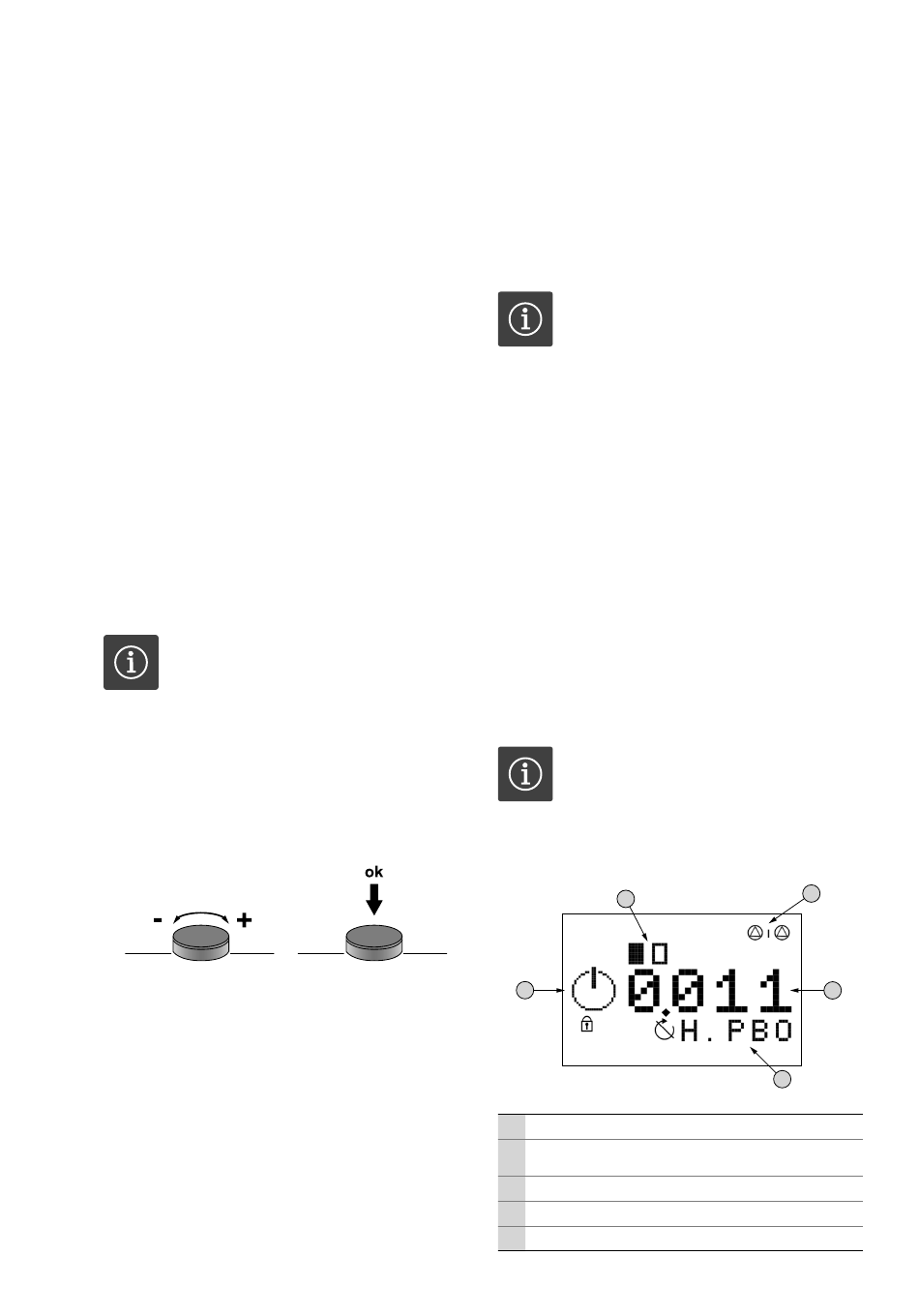

Fig. 6.: Rukovanje
Upravljanje menijem vrši se preko dugmeta za
rukovanje:
• Okretanje: Biranje, odnosno podešavanje
vrednosti
• Pritisak: Pomena nivoa menija, odnosno
potvrđivanje vrednosti
6.2.2. Montaža
Meni je podeljen u dve oblasti:
• Meni Easy
Za brzo puštanje u rad, uz korišćenje fabričkih
specifikacija. Ovde treba podesiti samo režim rada
i vrednosti uključivanja i isključivanja.
Uputstvo za ugradnju i upotrebu Wilo-Control SC-L
• Meni Expert
Za prikazivanje i podešavanje svih parametara.
Pozivanje menija
1.
Dugme za rukovanje držite pritisnuto 3 sekunde.
2.
Pojavljuje se tačka menija 1.0.0.0
3.
Dugme za rukovanje okrenuti ulevo: Meni Easy
Dugme za rukovanje okrenuti udesno: Meni
Expert
6.3. Prvo puštanje u rad
NAPOMENA
Obratite pažnju i na uputstva za ugradnju
i upotrebu za proizvode koji su postavljeni
na objektu (plivajući prekidač, senzori nivoa,
priključeni potrošači), kao i o dokumentaciji
postrojenja!
Pre prvog puštanja u rad, proverite sledeće tačke:
• Provera instalacije.
• Sve priključne stezaljke moraju da budu
pritegnute!
• Zaštita motora je pravilno podešena.
• Poseban HAND-0-AUTO prekidač za svaku
pumpu mora da se podesi na »AUTO (A).
Ovi prekidači su fabrički podešeni na 0 (OFF)«!
Uključivanje
1.
Glavni prekidač okrenite u položaj »ON«.
2.
Displej se pali i prikazuje aktuelne informacije.
U zavisnosti od priključenog davača signala,
razlikuju se sledeći prikazi na displeju:
3.
Prikazuje se simbol »Standby« i upravljački uređaj
je spreman za rad. Sada možete da podesite
pojedinačne radne parametre.
NAPOMENA
Ako crvena LED lampica za grešku zatreperi
odmah nakon uključivanja, obratite pažnju na
podatke sa kodom greške, koja se pojavljuje na
displeju!
Fig. 7.: Prikaz na displeju sa plivajućim prekidačem
2
5
1 Upravljanje rezervnom pumpom
Aktuelni status pumpe: Broj prijavljenih pumpi/pumpa
2
isključena
3 Uklopno stanje pojedinačnih plivajućih prekidača
4 Oznaka plivajućeg prekidača
5 Područje za prikaz grafičkih simbola
Srpski
1
3
4
107
