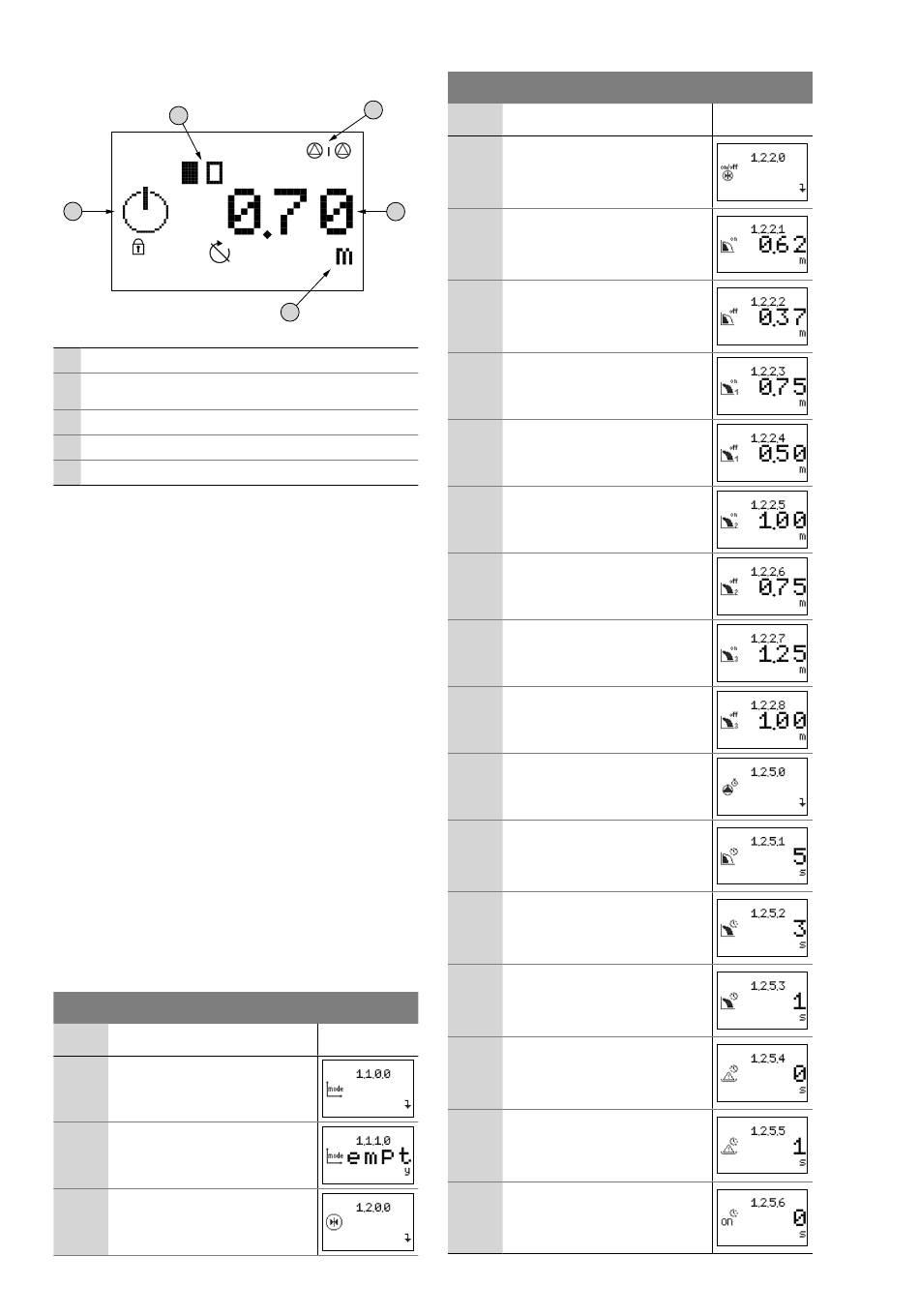

Fig. 8.: Prikaz zaslona sa senzorom razine
2
5
1 upravljanje rezervnom pumpom
trenutni status pumpe: broj prijavljenih pumpi/pumpa
2
uklj./pumpa isklj.
3 trenutna vrijednost razine napunjenosti
4 jedinica trenutne prikazane vrijednosti
5 područje za prikaz grafi čkih simbola
6.4. Namještanje pogonskih parametara
Izbornik je podijeljen u sedam područja:
1.
regulacijski parametri (vrsta rada, zadrške uključi-
vanja/isključivanja)
2.
komunikacijski parametri (sabirnica polja)
3.
aktiviranje pumpi (uključivanje i isključivanje
priključenih pumpi)
4.
prikaz trenutnih namještenih parametara i poda-
taka o uključnom uređaju (tip, serijski broj itd.)
5.
osnovne postavke za uključni uređaj
6.
Memorija pogrešaka
7.
servisni izbornik (može ga aktivirati samo kori-
snička služba tvrtke Wilo!)
Struktura izbornika automatski se prilagođava na
temelju korištenog davača signala. Tako se izbor-
nik 1.2.2.0 može vidjeti samo, ako je priključen
senzor razine i na odgovarajući način aktiviran
u izborniku.
6.4.1. Struktura izbornika
1.
Pokrenite izbornik tako da držite poslužni gumb
pritisnut 3 s.
2.
Odaberite željeni izbornik: Easy ili Expert.
3.
Slijedite sljedeću strukturu izbornika do željene
vrijednosti i promijenite je prema svojim specifi -
kacijama.
Izbornik 1: Regulacijski parametri
Br.
1.1.0.0 Vrsta rada
Odabir:
1.1.1.0
empty = pražnjenje
fi ll = punjenje
1.2.0.0 Regulacijske vrijednosti
86
1
4
Opis
Zaslon
Izbornik 1: Regulacijski parametri
Br.
Vrijednosti pragova za razine
uključivanja/isključivanja (raspo-
1.2.2.0
ložive samo, ako se koristi senzor
razine)
3
Pumpa osnovnog opterećenja
uklj.
1.2.2.1
Raspon vrijednosti: 0,09 ... 12,45
Tvornička postavka: 0,62
Pumpa osnovnog opterećenja
isklj.
1.2.2.2
Raspon vrijednosti: 0,06 ... 12,42
Tvornička postavka: 0,37
Pumpa vršnog opterećenja 1 uklj.
1.2.2.3
Raspon vrijednosti: 0,09 ... 12,45
Tvornička postavka: 0,75
Pumpa vršnog opterećenja 1 isklj.
1.2.2.4
Raspon vrijednosti: 0,06 ... 12,42
Tvornička postavka: 0,50
Pumpa vršnog opterećenja 2 uklj.
1.2.2.5
Raspon vrijednosti: 0,09 ... 12,45
Tvornička postavka: 1,00
Pumpa vršnog opterećenja 2 isklj.
1.2.2.6
Raspon vrijednosti: 0,06 ... 12,42
Tvornička postavka: 0,75
Pumpa vršnog opterećenja 3 uklj.
1.2.2.7
Raspon vrijednosti: 0,09 ... 12,45
Tvornička postavka: 1,25
Pumpa vršnog opterećenja 3 isklj.
1.2.2.8
Raspon vrijednosti: 0,06 ... 12,42
Tvornička postavka: 1,00
Vremena zadrške za uključivanje i
1.2.5.0
isključivanje pumpi
Zadrška isključivanja pumpe
osnovnog opterećenja
1.2.5.1
Raspon vrijednosti: 0 ... 60
Tvornička postavka: 5
Zadrška uključivanja pumpe
(pumpi) vršnog opterećenja
1.2.5.2
Raspon vrijednosti: 1 ... 30
Tvornička postavka: 3
Zadrška isključivanja pumpe
(pumpi) vršnog opterećenja
1.2.5.3
Raspon vrijednosti: 0 ... 30
Tvornička postavka: 1
Zadrška isključivanja kod razine
rada na suho
1.2.5.4
Raspon vrijednosti: 0 ... 10
Tvornička postavka: 0
Zadrška uključivanja nakon rada
na suho
1.2.5.5
Raspon vrijednosti: 0 ... 10
Tvornička postavka: 1
Zadrška uključivanja sustava
nakon prekida napona
1.2.5.6
Raspon vrijednosti: 0 ... 180
Tvornička postavka: 0
POSLUŽIVANJE I FUNKCIJA
Opis
Zaslon
