POSLUŽIVANJE I FUNKCIJA
na LC zaslonu se prikazuje optički prikaz i svijetli
zelena LE dioda.
Kod postizanja točaka isključivanja, nakon isteka
namještenih zadrški isključivanja i namještenog
zaustavnog vremena za pumpu osnovnog opte-
rećenja, pumpa osnovnog opterećenja i pumpa
vršnog opterećenja se isključuju.
Radi optimalizacije vremena rada pumpi, nakon
svakog isključivanja svih pumpi, može se izvršiti
opća izmjena pumpi ili ciklička izmjena pumpi ovi-
sno o prethodno odabranom trajanju pogona.
Za vrijeme pogona aktivne su sve sigurnosne
funkcije. Kod smetnje jedne pumpe dolazi do
automatskog preklapanja na funkcionalnu pumpu.
Aktivira se optička dojava alarma i aktivan je kon-
takt za skupnu dojavu smetnje (SSM).
Ako je postignuta razina rada na suho ili razina
visokog vodostaja vode, slijedi optička dojava
alarma, aktivni su kontakt za skupnu doja-
vu smetnje (SSM) i kontakt za alarm za visok
vodostaj vode (samo kod visokog vodostaja vode).
Radi povećanja sigurnosti pri radu dodatno dolazi
do prisilnog uključivanja odn. isključivanja svih
raspoloživih pumpi.
NAPOMENA
Kod registriranja razina pomoću senzora razine
prisilno uključivanje odn. isključivanje vrši se
samo, ako su zaštita od rada na suho i alarm za
visok vodostaj vode dodatno izvedeni sa sklop-
kom s plovkom!
6.2. Upravljanje i struktura izbornika
6.2.1. Upravljanje

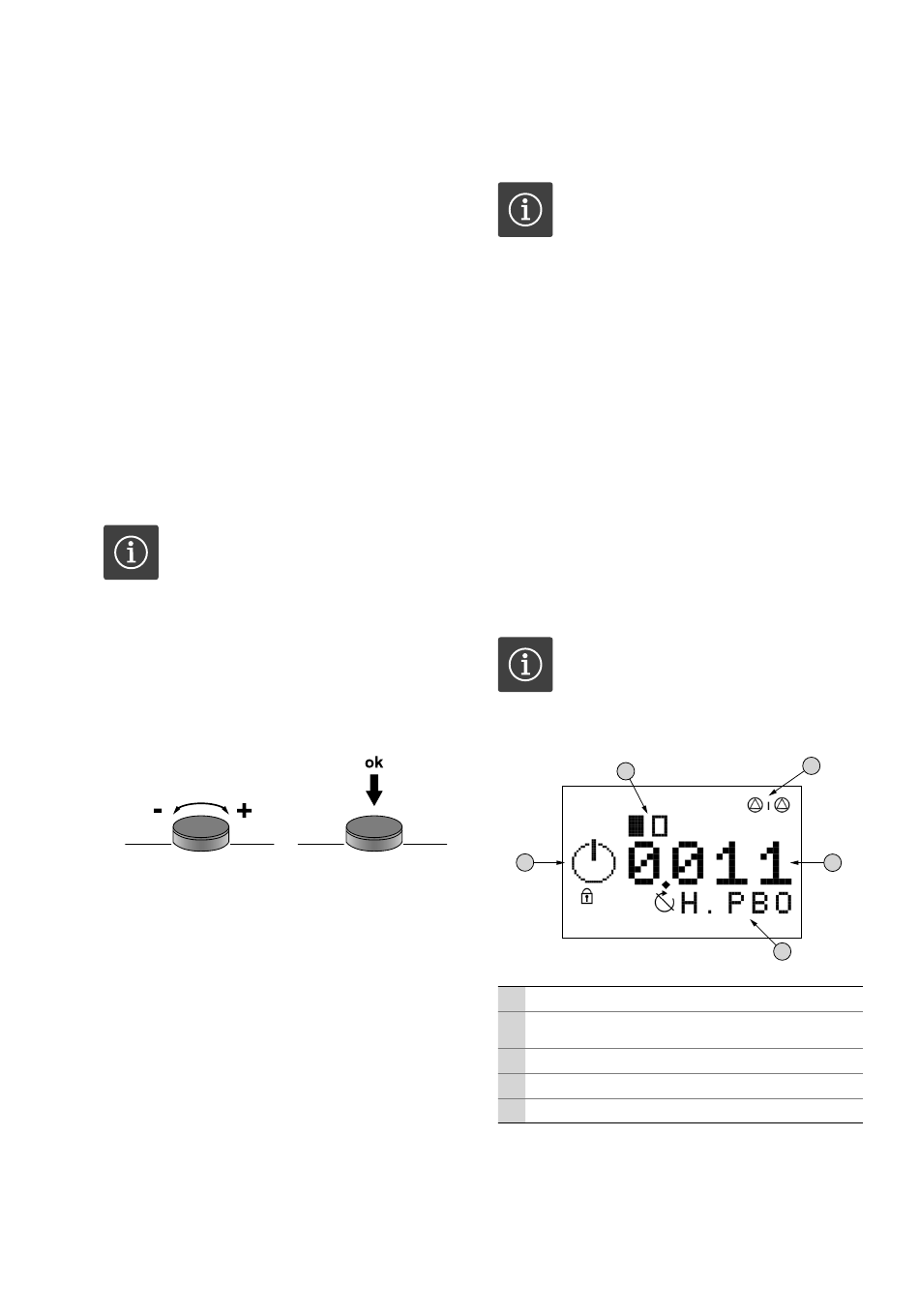

Fig. 6.: Posluživanje
Izbornikom se upravlja putem poslužnog gumba:
• Okretanje: odabir odn. namještanje vrijednosti
• Pritisak: promjena razine izbornika odn. potvrđi-
vanje vrijednosti
6.2.2. Konstrukcija
Izbornik je podijeljen u dva područja:
• Easy izbornik (jednostavan)
Za brzo puštanje u pogon s tvorničkim postav-
kama, ovdje se mogu namjestiti samo vrsta rada
i vrijednosti uključivanja i isključivanja.
• Expert izbornik (stručni)
Za prikaze i namještanje parametara.
Pozivanje izbornika
1.
Poslužni gumb držite pritisnut 3 s.
2.
Prikazuje se točka izbornika 1.0.0.0.
Upute za ugradnju i uporabu Wilo-Control SC-L
3.
Okretanje poslužnog gumba ulijevo: Easy izbornik
Okretanje poslužnog gumba udesno: Expert
izbornik
6.3. Prvo puštanje u pogon
NAPOMENA
Pridržavajte se uputa za ugradnju i upora-
bu lokalno postavljenih proizvoda (sklopke
s plovkom, senzori razine, priključena trošila)
i dokumentacije postrojenja!
Prije prvog puštanja u pogon potrebno je izvršiti
sljedeće provjere:
• Provjera instalacije.
• Sve priključne stezaljke moraju se dodatno ste-
gnuti!
• Zaštita motora pravilno je namještena.
• Zasebna sklopka HAND-0-AUTO za svaku pumpu
mora biti postavljena na »AUTO (A)«. Ove su
sklopke tvornički namještene na »0 (OFF)«!
Uključivanje
1.
Glavnu sklopku okrenite na položaj »ON«.
2.
Zaslon zasvijetli i prikazuje aktualne informacije.
Ovisno o priključenom davaču signala razlikuje
se prikaz zaslona:
3.
Prikazuje se simbol »Standby« i uključni uređaj je
spreman za rad. Sad možete namjestiti pojedinač-
ne pogonske parametre.
NAPOMENA
Ako odmah nakon uključivanja zasvijetli ili žmir-
ka crvena LE dioda za smetnju, obratite pažnju
na kôd pogreške na zaslonu!
Fig. 7.: Prikaz zaslona sa sklopkom s plovkom
2
5
1 upravljanje rezervnom pumpom
trenutni status pumpe: broj prijavljenih pumpi/pumpa
2
uklj./pumpa isklj.
3 uklopno stanje pojedinačnih sklopki s plovkom
4 oznaka sklopke s plovkom
5 područje za prikaz grafi čkih simbola
Hrvatski
1
3
4
85
