Norsk
Fig. 3.: Fremstilling av aktiveringspunktene med fl ottørbryter
i driftsmodus «Tømming» eksemplarisk for to pumper
1 Grunnlastpumpe PÅ
2 Topplastpumpe PÅ
Grunnlast- og topplast-
3
pumpe AV
• Nivåregistrering per fl ottørbryter
Det kan kobles til opptil fem fl ottørbrytere til sty-
reskapet:
• Grunnlastpumpe PÅ
• Topplastpumpe PÅ
• Grunnlast- og topplastpumpe AV
• Tørrkjøringsbeskyttelse
• Høyt vannivå
Derigjennom er det mulig å aktivere 1 eller
2 pumper.
Flottørbryteren skal være utstyrt med en NO
(normalt åpen), dvs. at kontakten lukkes dersom
aktiveringspunktet oppnås eller overskrides.
Fig. 4.: Fremstilling av aktiveringspunktene med nivåsensor
i driftsmodus «Tømming» eksemplarisk for to pumper
1 Grunnlastpumpe PÅ
2 Grunnlastpumpe AV
3 Topplastpumpe PÅ
4 Topplastpumpe AV
* For økt driftssikkerhet er den i tillegg realisert per fl ottør-
bryter.
Fig. 5.: Fremstilling av aktiveringspunktene med nivåsensor
i driftsmodus «Fylling» eksemplarisk for en senkbar pumpe
1 Pumpe PÅ
2 Pumpe AV
Tørrkjøringsbeskyttelse for senkbar pumpe (realisert
5
via kontakten «Ekstern OFF»)
• Nivåregistrering per nivåsensor
Det kan kobles til en nivåsensor til styreskapet,
og med denne kan man defi nere opptil 10 aktive-
ringspunkter:
• Grunnlastpumpe PÅ/AV
• Topplastpumpe 1 PÅ/AV
• Topplastpumpe 2 PÅ/AV
• Topplastpumpe 3 PÅ/AV
• Tørrkjøringsbeskyttelse
• Høyt vannivå
Derigjennom er det mulig å aktivere 1 til 4 pum-
per.
Når det første startnivået nås, kobles grunn-
lastpumpen inn. Hvis det andre startnivået nås,
skjer innkoblingen av topplastpumpen etter at
den innstilte innkoblingsforsinkelsen er utløpt.
En optisk visning fi nner sted i LC-displayet og den
grønne LED-en lyser mens pumpen(e) er i drift.
Når utkoblingsnivået nås, kobles grunnlast- og
topplastpumpe ut etter at den innstilte utkob-
lingsforsinkelsen og den innstilte etterløpstiden
for grunnlastpumpen har utløpt.
40
4 Tørrkjøringsbeskyttelse
5 Høyt vannivå
5 Tørrkjøringsbeskyttelse
6 Høyt vannivå
Tørrkjøringsbeskyt-
7
telse*
8 Høyt vannivå*
3 Høyt vannivå
4 Vannmangel
For optimering av pumpedriftstidene kan det
fi nne sted en generell pumpealternering etter
hver utkobling av alle pumpene, eller en syklisk
pumpealternering i avhengighet av en forhånds-
valgt driftsvarighet.
Under driften er alle sikkerhetsfunksjonene
aktive. Ved feil på en pumpe skjer en automatisk
omkobling over til en funksjonsdyktig pumpe.
Det gis en optisk alarmmelding og samlefeilmel-
dingskontakten (SSM) er aktiv.
Hvis tørrgange- eller høyvannivået nås, utløser
det en optisk alarmmelding, og samlefeilmel-
dingskontakten (SSM) og kontakten for alarmen
for høyt nivå (bare ved høyvann) er aktive. I tillegg
skjer det en tvangskjøring eller tvangsfrakobling
av alle tilgjengelige pumper for å øke driftssikker-
heten.
VIKTIG
Ved en nivåregistrering ved hjelp av nivåsensor
fi nner tvangskjøringen eller tvangsfrakoblin-
gen bare sted hvis tørrkjøringsbeskyttelsen og
alarmen for høyt nivå i tillegg ble realisert med
en fl ottørbryter!
6.2. Menystyring og -oppbygning
6.2.1. Styring

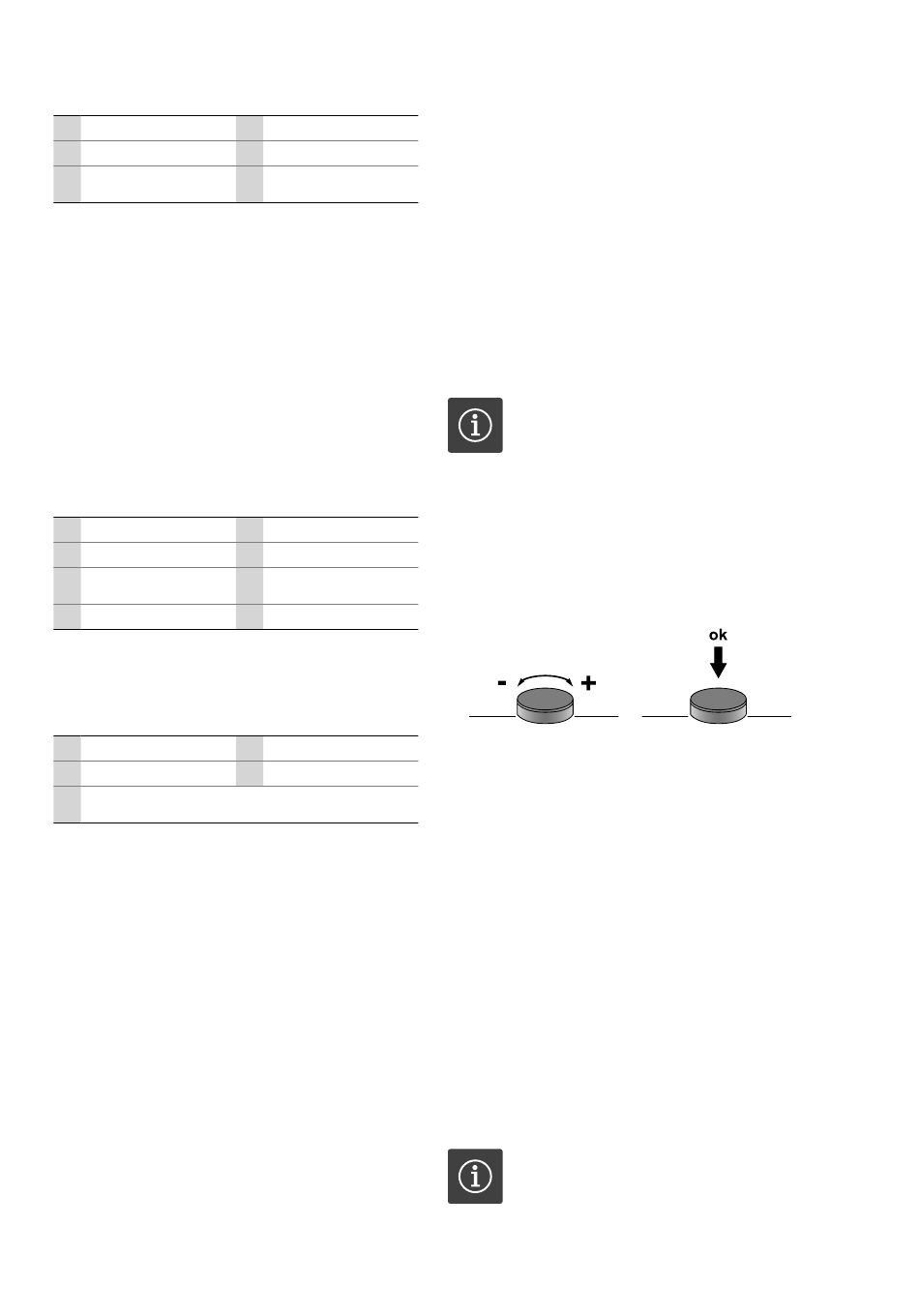

Fig. 6.: Betjening
Styringen av menyen skjer via betjeningsknappen:
• Rotasjon: Innstilling av hhv. valg og verdier
• Trykke: Bytte menynivå eller bekrefte verdi
6.2.2. Oppbygning
Menyen er delt opp i to områder:
• Easy-meny
For en rask oppstart med bruk av fabrikkinnstil-
lingene er det her tilstrekkelig med en innstilling
av driftsmodus og til- og frakoblingsverdiene.
• Expert-meny
For visning og innstilling av alle parametre.
Hente opp menyen
1.
Betjeningsknapp trykkes i 3 sek.
2.
Menypunkt 1.0.0.0 vises
3.
Vri betjeningsknappen mot venstre: Easy-meny
Vri betjeningsknappen mot høyre: Expert-meny
6.3. Idriftsettelse
VIKTIG
Følg også monterings- og driftsveiledningene
til produktene som skaffes til veie på mon-
teringsstedet (fl ottørbrytere, nivåsensorer,
tilkoblede mottakere), samt anleggsdokumen-
tasjonen!
BETJENING OG FUNKSJON
WILO SE 05/2016 V05 DIN A4
