BETJENING OG FUNKSJON
Før idriftsettelse skal følgende punkter sjekkes:
• Kontroll av installasjonen.
• Alle klemmer må etterstrammes!
• Motorvern korrekt innstilt.
• Den separate MANUELL-0-AUTO-bryteren for
hver pumpe må stilles til «AUTO (A)». Fabrikkinn-
stillingen er «0 (OFF)»!
Påslåing
1.
Vri hovedbryteren til posisjonen «ON» (PÅ).
2.
Displayet lyser opp og gjengir de aktuelle infor-
masjonene. Displayvisningen er forskjellig alt
etter hvilken signalgiver, som er tilkoblet:
3.
«Standby»-symbolet vises og styreskapet er
driftsklart. Du kan nå stille inn de enkelte drift-
sparameterne.
VIKTIG
Hvis den røde feil-LEDen lyser eller blinker rett
etter påslåing, må du ta hensyn til opplysninge-
ne for feilkoden i displayet!

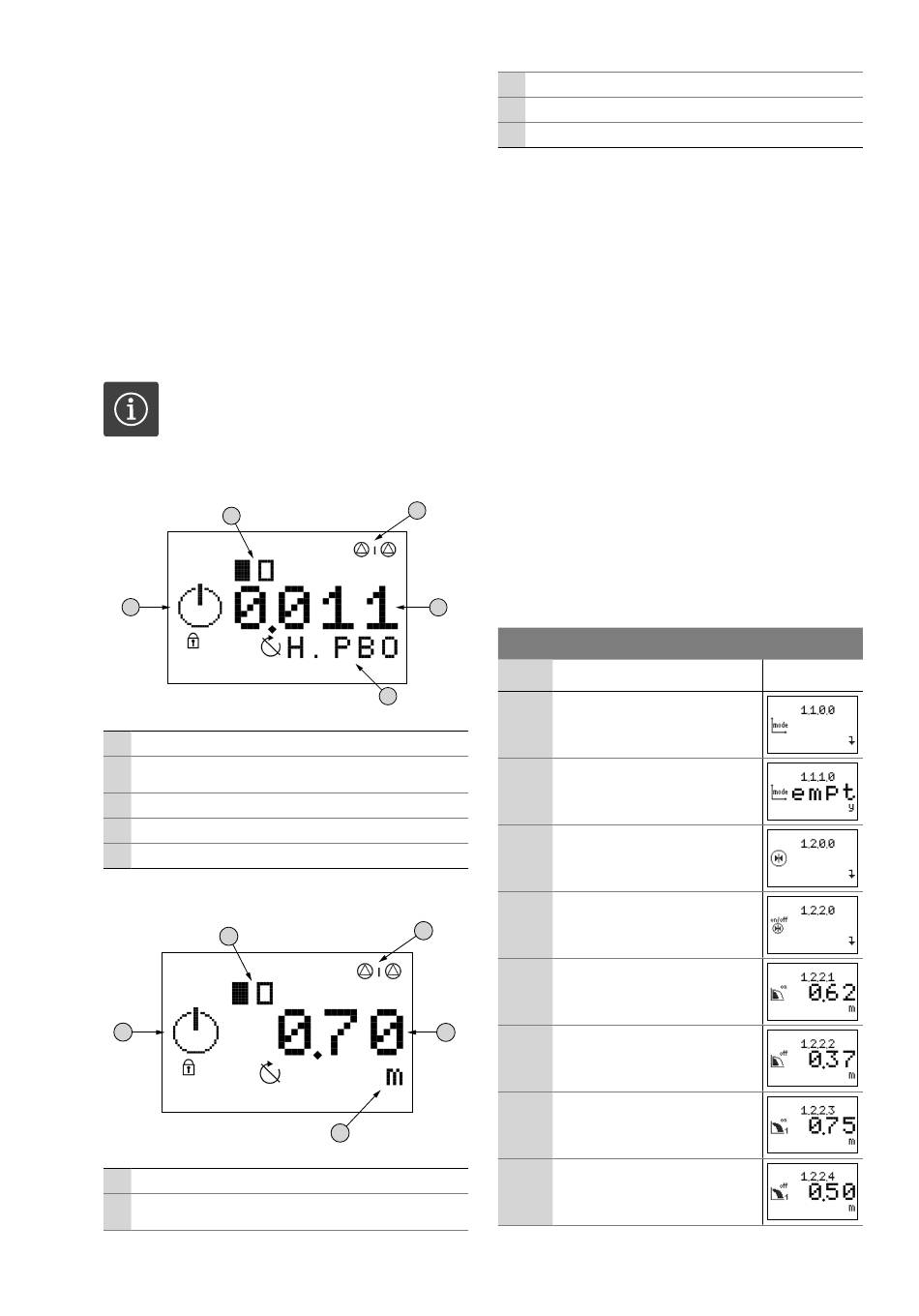

Fig. 7.: Displayvisning med fl ottørbryter
2
5
1 Styring med reservepumpe
Aktuell pumpestatus: Antall anmeldte pumper / pum-
2
pe PÅ / pumpe AV
3 Koblingsstatus for de enkelte fl ottørbryterne
4 Flottørbryterbetegnelse
5 Område for visning av de grafi ske symbolene
Fig. 8.: Displayvisning med nivåsensor
2
5
1 Styring med reservepumpe
Aktuell pumpestatus: Antall anmeldte pumper / pum-
2
pe PÅ / pumpe AV
Monterings- og driftsveiledning Wilo-Control SC-L
3 Aktuell påfyllingsverdi
4 Enhet for den aktuelt viste verdien
5 Område for visning av de grafi ske symbolene
1
3
Meny 1: Reguleringsparameter
4
1.1.0.0 Driftsmodus
1.1.1.0
1.2.0.0 Reguleringsverdier
1.2.2.0
1
1.2.2.1
3
1.2.2.2
1.2.2.3
4
1.2.2.4
6.4. Innstilling av driftsparameterne
Menyen er delt opp i sju områder:
1.
Reguleringsparametre (driftsmodus, på-/avslå-
ingsforsinkelser)
2.
Kommunikasjonsparametre (felt-buss)
3.
Pumpeaktivering (Inn- og utkobling av de til-
koblede pumpene)
4.
Visning av de aktuelt innstilte parameterne, samt
dataene for styreskapet (type, serienummer, osv.)
5.
Grunnleggende innstillinger for styreskapet
6.
Feilminne
7.
Service-meny (kan bare aktiveres av Wilo kunde-
service!)
Menystrukturen tilpasser seg automatisk ut fra
den signalgiveren som benyttes. Slik er meny
1.2.2.0 bare synlig dersom en nivåsensor er til-
koblet og tilsvarende aktivert i menyen.
6.4.1. Menystruktur
1.
Start menyen ved å trykke på betjeningsknappen
i 3 sekunder.
2.
Velg ønsket meny: Easy eller Expert.
3.
Følg påfølgende menystruktur til ønsket verdi
og endre denne i henhold til dine spesifi kasjoner.
Nr.
Beskrivelse
Valg:
empty = tømming
fi ll = fylling
Hurtigverdier for på-/avslå-
ingsnivåer (bare tilgjengelig
når det benyttes en nivåsensor)
Grunnlastpumpe PÅ
Verdiområde: 0,09 ... 12,45
Fabrikkinnstilling: 0,62
Grunnlastpumpe AV
Verdiområde: 0,06 ... 12,42
Fabrikkinnstilling: 0,37
Topplastpumpe 1 PÅ
Verdiområde: 0,09 ... 12,45
Fabrikkinnstilling: 0,75
Topplastpumpe 1 AV
Verdiområde: 0,06 ... 12,42
Fabrikkinnstilling: 0,50
Norsk
