Svenska
Flottörbrytaren bör ha en slutande kontakt,
d.v.s. när brytpunkten nås eller överskrids stängs
kontakten.
Fig. 4.: Bild av brytpunkterna med nivåsensor i läget "Tömning"
med två pumpar som exempel
Grundbelastningspump
1
TILL
Grundbelastningspump
2
FRÅN
Toppbelastningspump
3
TILL
Toppbelastningspump
4
FRÅN
* För ökad driftsäkerhet även realiserad med fl ottörbrytare.
Fig. 5.: Bild av brytpunkterna med nivåsensor i läget "Påfyllning"
med en borrhålspump som exempel
1 Pump TILL
2 Pump FRÅN
Torrkörningsskydd för borrhålspump (realiserat med
5
kontakten "Extern OFF")
• Nivåmätning med nivåsensor
En nivåsensor kan anslutas till automatikskåpet
som kan defi niera upp till 10 brytpunkter:
• Grundbelastningspump Till/Från
• Toppbelastningspump 1 Till/Från
• Toppbelastningspump 2 Till/Från
• Toppbelastningspump 3 Till/Från
• Torrkörningsskydd
• Högvatten
Därmed kan 1 till 4 pumpar styras.
När den första brytpunkten nås tillkopplas grund-
belastningspumpen. När den andra brytpunkten
nås tillkopplas toppbelastningspumpen när den
inställda fördröjningen gått ut. Detta indikeras på
displayen och den gröna lampan lyser när pumpen
(pumparna) går.
När frånslagspunkten nås frånkopplas grundbe-
lastningspumpen och toppbelastningspumpen
när den inställda frånslagsfördröjningen och den
inställda eftergångstiden för grundbelastnings-
pumpen gått ut.
För optimering av pumparnas gångtider kan ett
allmänt pumpskifte ske efter varje frånslagning
av alla pumpar eller ett cykliskt pumpskifte ske
beroende på vald gångtid.
Under driften är alla säkerhetsfunktioner aktiva.
Om det fi nns ett problem med en pump kopp-
lar systemet automatiskt om till en fungerande
pump. Ett larm hörs och summalarmkontakten
(SSM) är aktiv.
Om torrkörnings- eller högvattennivån nås
hörs ett larm, summalarmkontakten (SSM) och
högvattenalarmkontakten (bara vid högvatten) är
aktiverade. Dessutom tvångsstartas eller tvångs-
frånkopplas alla pumpar för att öka driftsäkerhe-
ten.
62
5 Torrkörningsskydd
6 Högvatten
7 Torrkörningsskydd*
8 Högvatten*
3 Högvatten
4 Torrkörning
MANÖVRERING OCH FUNKTION
NOTERA!
Om nivån mäts med nivåsensor sker tvångs-
starten eller tvångsfrånkopplingen bara när
torrkörningsskyddet och högvattenlarmet
realiserats med en fl ottörbrytare.
6.2. Menystyrning och menystruktur
6.2.1. Styrning

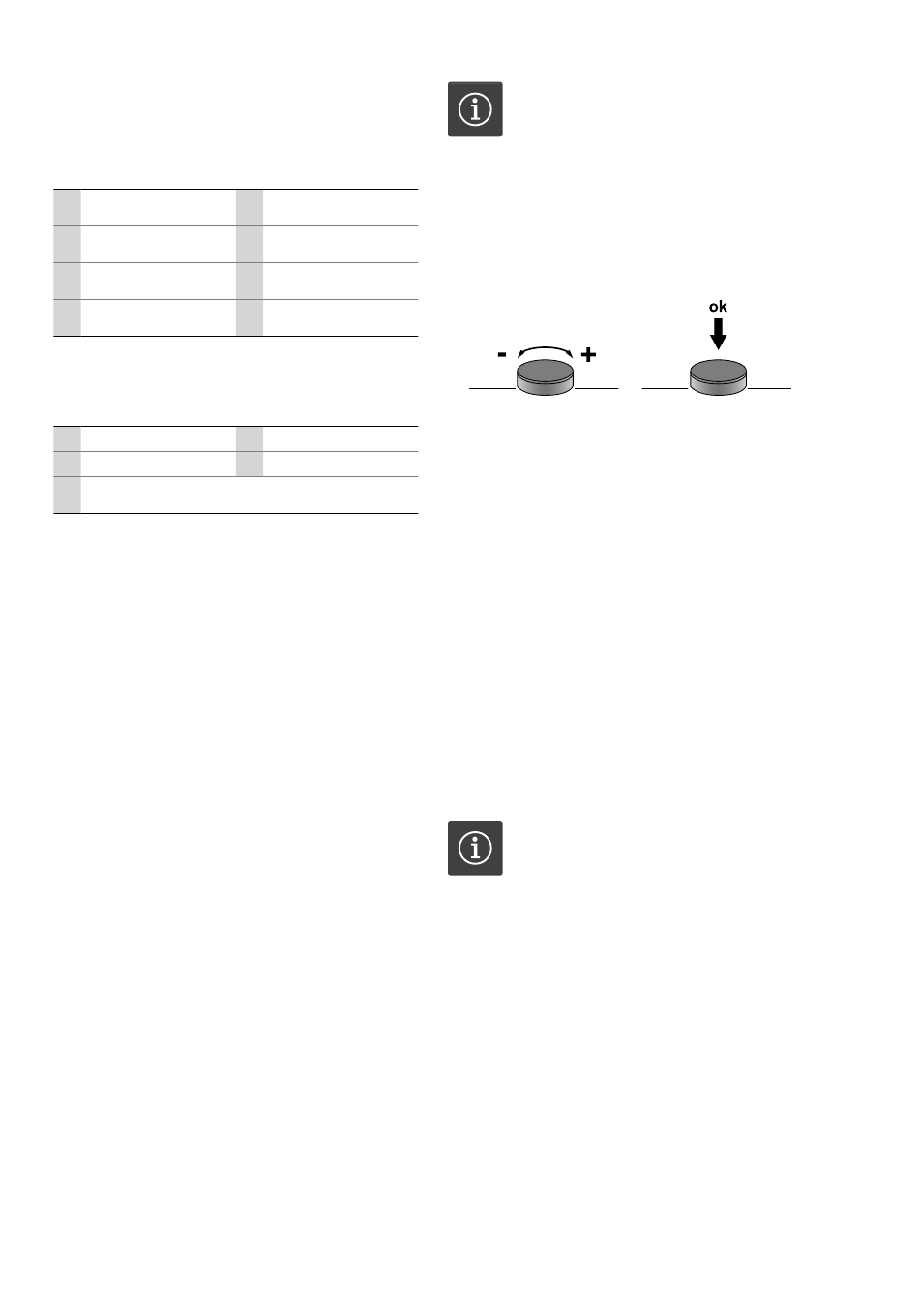

Fig. 6.: Manövrering
Menyn styrs med manöverknappen:
• Vrid: Välja eller ställa in värden
• Tryck: Gå till en annan menynivå eller bekräfta ett
värde
6.2.2. Konstruktion
Menyn är indelad i två områden:
• Easy
För en snabb idrifttagning med fabriksdata ställs
varvtalsvärden och varvtalskalibrering in här.
• Expert
För indikering och inställning av alla parametrar.
Öppna en meny
1.
Tryck på manöverknappen i 3 s.
2.
Menypunkten 1.0.0.0 öppnas.
3.
Vrid manöverknappen åt vänster: Menyn Easy
Vrid manöverknappen åt höger: Menyn Expert
6.3. Första idrifttagning
NOTERA!
Följ även monterings- och skötselanvisningarna
till andra produkter (fl ottörbrytare, nivåsen-
sorer, anslutna förbrukare) som används samt
dokumentationen till anläggningen.
Kontrollera följande före den första idrifttagning-
en:
• Kontrollera installationen.
• Alla anslutningsplintar måste vara åtdragna.
• Motorskyddet måste vara korrekt inställt.
• HAND 0 AUTO-brytaren för varje pump måste
ställas på "AUTO (A)". Som standard är står de
på"0 (OFF)".
Inkoppling
1.
Vrid huvudströmbrytaren till ON.
2.
Displayen tänds och visar aktuell information.
Displayen visar olika information beroende på
vilken signalgivare som är ansluten:
3.
Standby-symbolen visas och automatikskåpet är
redo. Nu kan de olika driftparametrarna ställas in.
