MODAMP MODULE 1005

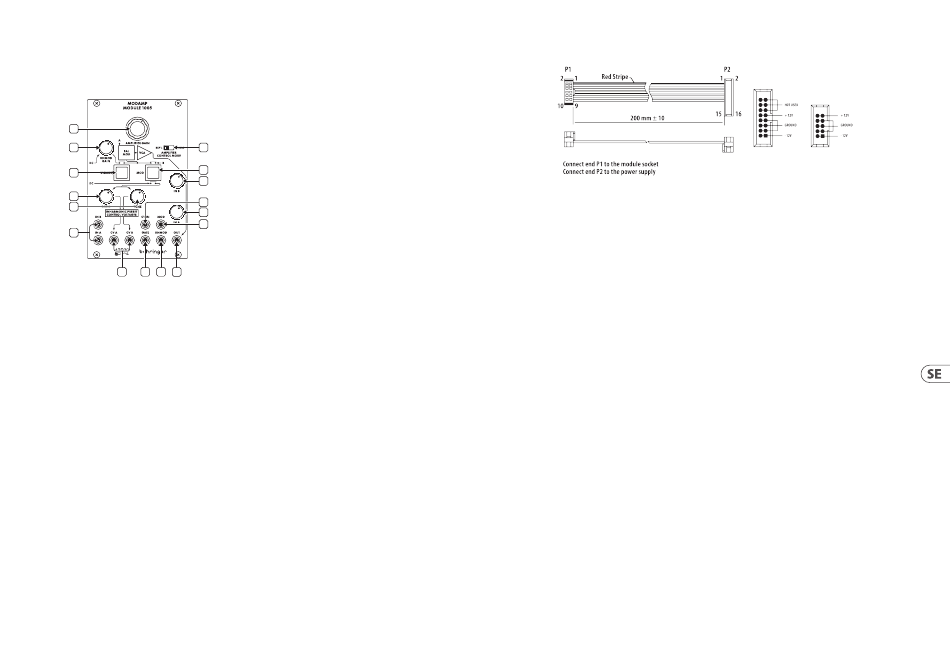

MODAMP MODULE 1005 Controls
(SE) Kontroller
1
2
3
5
4
9
6
12
7
8
13
10
11
14
15
16
1. AMPLIFIER GAIN – Denna ratt kontrollerar VCA: s förstärkning och slutliga
utgångsvolym vid OUT-uttaget.
2. UNMOD GAIN – Denna ratt kontrollerar IN A-signalförstärkningen
när modulen är i UNMOD-läge (som indikeras av UNMOD-knappen).
UNMOD-läge gör att modulen kan användas som en VCA när modulering
inte krävs.
3. AMPLIFIER CONTROL MODE (EXP'L/LINEAR) – Denna skjutbrytare avgör
om VCA-förstärkningssvaret är exponentiellt (EXP'L) eller linjärt (LINEAR).
4. UNMOD – Tryck på den här knappen för att placera modulen i UNMOD-
läge. I UNMOD-läge passerar IN A-signalen till OUT-uttaget utan någon
modulering och signalnivån styrs av både UNMOD GAIN och AMPLIFIER
GAIN-knapparna. IN B fungerar inte i UNMOD-läge.
5. MOD – Tryck på knappen för att aktivera MOD-läge. I MOD-läge kombinerar
kretsen IN A-signalen och IN B-signalen för att producera en utsignal som är
en modulerad kombination av de två ingångssignalerna.
6. RATIO – Använd denna ratt i MOD-läge för att kompensera
melodistyrningsspänningen som skickas ut via CV B-uttaget. Denna
funktion fungerar endast när MOD-läge är valt.
7. TUNE – Använd denna ratt i MOD-läge för att kontrollera utgångsnivån
för melodistyrningsspänningen som skickas ut genom både CV A- och CV
B-uttagen. Denna funktion fungerar endast när MOD-läge är valt.
8. IN A – Den här ratten styr ingångsnivån för signalen som kommer in genom
IN A-uttaget.
9. IN B – Denna ratt styr ingångsnivån för signalen som kommer in genom
IN B-uttaget.
10. IN A / IN B – Använd dessa ingångar för att dirigera in ljudsignaler för den
interna moduleringsprocessen via kablar med 3,5 mm-kontakter.
11. CV A / CV B – Använd dessa uttag för att dirigera TUNE (CV A och CV B) och
RATIO (CV B offset) styrspänningar ut till de två VCO: erna som vanligtvis
levererar ljudsignalerna till IN A och IN B ingångarna som ska moduleras.
12. CV IN – Använd detta uttag för att dirigera in styrspänningssignaler för
fjärrkontroll av AMPLIFIER GAIN-inställningen.
13. MOD – Använd det här uttaget för att dirigera en triggersignal för att
fjärraktivera MOD-läget via en kabel med 3,5 mm-kontakter.
14. PORT – Använd detta ingångsuttag för att dirigera in en gate-signal för att
slå på och av moduleringskretsen via en kabel med 3,5 mm-kontakter.
15. UNMOD – Använd detta uttag för att dirigera in en utlösarsignal för att
fjärrstänga MOD-läget via en kabel med 3,5 mm-kontakter.
16. OUT – Detta uttag skickar ut den sista VCA-signalen via kabel med
3,5 mm-kontakter.
Strömanslutning
MODAMP MODULE 1005-modulen levereras med den nödvändiga strömkabeln
för anslutning till ett vanligt Eurorack-nätaggregat. Följ dessa steg för att ansluta
ström till modulen. Det är lättare att göra dessa anslutningar innan modulen har
monterats i ett rackfodral.
1. Stäng av strömmen eller rackhöljet och koppla bort strömkabeln.
2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget på nätaggregatet
eller rackfodralet. Kontaktdonet har en flik som kommer i linje med springan
Installation
De nödvändiga skruvarna ingår i modulen för montering i ett Eurorack-fodral.
Anslut strömkabeln före montering.
Beroende på stativhöljet kan det finnas en serie fasta hål som är åtskilda 2
hk längs höljets längd eller ett spår som gör att enskilda gängade plattor kan
glida längs höljets längd. De fritt rörliga gängade plattorna möjliggör exakt
positionering av modulen, men varje platta bör placeras i ungefärlig relation till
monteringshålen i din modul innan skruvarna fästs.
Quick Start Guide
i uttaget så att den inte kan sättas in felaktigt. Om strömförsörjningen inte
har ett nyckeluttag, se till att orientera stift 1 (-12 V) med den röda remsan
på kabeln.
3. Sätt i 10-polig kontakt i uttaget på baksidan av modulen. Kontaktdonet har
en flik som kommer i linje med uttaget för korrekt orientering.
4. När båda ändarna av strömkabeln har anslutits ordentligt kan du montera
modulen i ett fodral och slå på strömförsörjningen.
Håll modulen mot Eurorack-skenorna så att var och en av monteringshålen ligger
i linje med en gängad skena eller gängad platta. Fäst skruvarna delvis för att
börja, vilket gör det möjligt att justera små positioner medan du justerar dem
alla. När den slutliga positionen har fastställts drar du åt skruvarna.
