MODAMP MODULE 1005

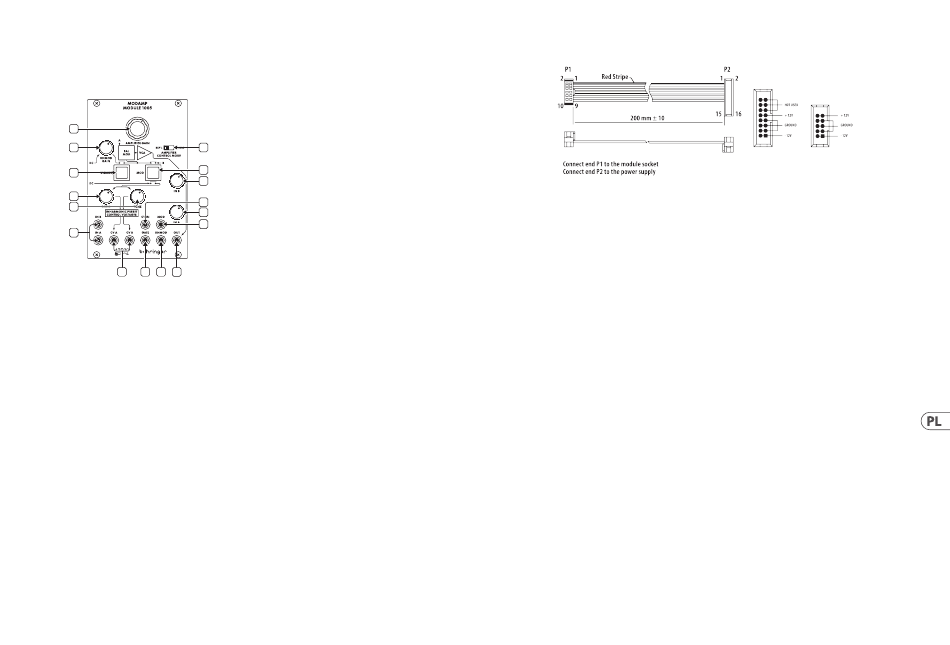

MODAMP MODULE 1005 Controls
(PL) Sterowanica
1
2
3
5
4
9
6
12
7
8
13
10
11
14
15
16
1. AMPLIFIER GAIN – To pokrętło kontroluje wzmocnienie VCA i końcową
głośność wyjściową na gnieździe OUT.
2. UNMOD GAIN – Pokrętło to kontroluje wzmocnienie sygnału IN A,
gdy moduł jest w trybie UNMOD (jak wskazuje przycisk UNMOD).
Tryb UNMOD pozwala na użycie modułu jako VCA, gdy modulacja nie
jest wymagana.
3. AMPLIFIER CONTROL MODE (EXP'L/LINEAR) – Ten przełącznik suwakowy
określa, czy odpowiedź wzmocnienia VCA jest wykładnicza (EXP'L),
czy liniowa (LINEAR).
4. UNMOD – Naciśnij ten przycisk, aby przełączyć moduł w tryb UNMOD.
W trybie UNMOD sygnał IN A przechodzi do gniazda OUT bez żadnej
modulacji, a poziom sygnału jest kontrolowany za pomocą pokręteł UNMOD
GAIN i AMPLIFIER GAIN. IN B nie działa w trybie UNMOD.
5. MOD – Naciśnij przycisk, aby aktywować tryb MOD. W trybie MOD obwód
łączy sygnał IN A i sygnał IN B w celu wytworzenia sygnału wyjściowego
będącego modulowaną kombinacją dwóch sygnałów wejściowych.
6. RATIO – Użyj tego pokrętła w trybie MOD, aby zrównoważyć napięcie sterujące
strojeniem, które jest wysyłane przez gniazdo CV B. Ta funkcja działa tylko
wtedy, gdy wybrany jest tryb MOD.
7. TUNE – Użyj tego pokrętła w trybie MOD, aby kontrolować poziom wyjściowy
napięcia sterującego strojeniem wysyłanego przez gniazda CV A i CV B.
Ta funkcja działa tylko wtedy, gdy wybrany jest tryb MOD.
8. IN A – To pokrętło kontroluje poziom wejściowy sygnału przychodzącego
przez gniazdo IN A.
9. IN B – To pokrętło kontroluje poziom wejściowy sygnału przychodzącego
przez gniazdo IN B.
10. IN A / IN B – Użyj tych gniazd wejściowych do kierowania sygnałów audio
dla procesu modulacji wewnętrznej za pomocą kabli ze złączami 3,5 mm.
11. CV A / CV B – Za pomocą tych gniazd można kierować napięcia
sterujące TUNE (CV A i CV B) i RATIO (przesunięcie CV B) do dwóch VCO,
które zazwyczaj dostarczają sygnały audio do wejść IN A i IN B, które mają
być modulowane.
12. CV IN – Użyj tego gniazda do kierowania sygnałów napięcia sterującego dla
zdalnego sterowania ustawieniem WZMOCNIENIA WZMOCNIENIA.
13. MOD – Użyj tego gniazda do kierowania sygnału wyzwalającego,
aby zdalnie aktywować tryb MOD za pomocą kabla ze złączami 3,5 mm.
14. GATE – Użyj tego gniazda wejściowego, aby skierować sygnał bramki
do włączania i wyłączania obwodu modulacji za pomocą kabla ze
złączami 3,5 mm.
15. UNMOD – Użyj tego gniazda, aby skierować sygnał wyzwalający w celu
zdalnego wyłączenia trybu MOD za pomocą kabla ze złączami 3,5 mm.
16. OUT – To gniazdo wysyła końcowy sygnał VCA za pomocą kabla ze
złączami 3,5 mm.
Podłączenie Zasilania
Moduł MODAMP MODULE 1005 jest dostarczany z wymaganym kablem
zasilającym do podłączenia do standardowego systemu zasilania Eurorack.
Wykonaj poniższe czynności, aby podłączyć zasilanie do modułu. Łatwiej jest
wykonać te połączenia przed zamontowaniem modułu w obudowie rack.
1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2. Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w
szafie typu Rack. Złącze ma wypustkę, która będzie wyrównana ze szczeliną
w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack.
Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów
rozmieszczonych w odstępach 2 HP na całej długości obudowy lub prowadnica,
która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej
obudowy. Swobodnie poruszające się gwintowane płytki umożliwiają precyzyjne
ustawienie modułu, ale każda płyta powinna być ustawiona w przybliżeniu w
stosunku do otworów montażowych w module przed przykręceniem śrub.
Quick Start Guide
ma gniazda z kluczem, należy zorientować styk 1 (-12 V) z czerwonym
paskiem na kablu.
3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę,
która będzie wyrównana z gniazdem, aby zapewnić prawidłową orientację.
4. Po solidnym zamocowaniu obu końców kabla zasilającego można
zamontować moduł w obudowie i włączyć zasilacz.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych
był wyrównany z szyną gwintowaną lub płytą gwintowaną. Wkręć śruby
częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie
zostaną wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.
