MODAMP MODULE 1005

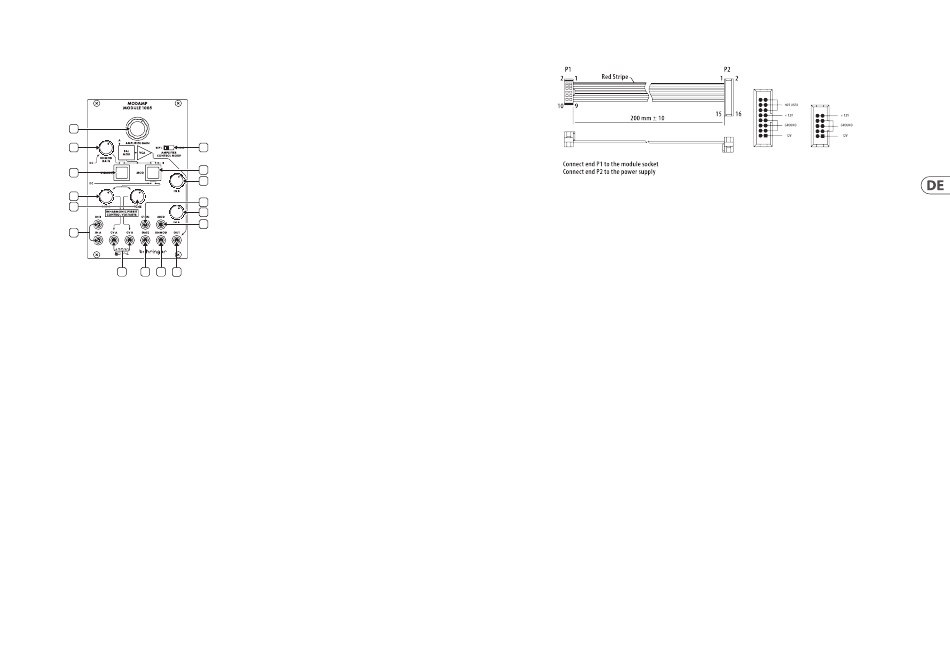

MODAMP MODULE 1005 Controls
(DE) Bedienelemente
1
2
3
5
4
9
6
12
7
8
13
10
11
14
15
16
1. AMPLIFIER GAIN – Dieser Regler steuert die Verstärkung und die
endgültige Ausgangslautstärke des VCA an der OUT-Buchse.
2. UNMOD GAIN – Dieser Regler steuert die Signalverstärkung IN A, wenn sich
das Modul im UNMOD-Modus befindet (wie durch die UNMOD-Taste
angezeigt). Im UNMOD-Modus kann das Modul als VCA verwendet werden,
wenn keine Modulation erforderlich ist.
3. AMPLIFIER CONTROL MODE (EXP'L/LINEAR) – Dieser Schiebeschalter
bestimmt, ob die VCA-Verstärkungsantwort exponentiell (EXP'L) oder linear
(LINEAR) ist.
4. UNMOD – Drücken Sie diese Taste, um das Modul in den UNMOD-Modus
zu versetzen. Im UNMOD-Modus wird das IN A-Signal ohne Modulation
an die OUT-Buchse weitergeleitet, und der Signalpegel wird sowohl über
den UNMOD GAIN- als auch den AMPLIFIER GAIN-Regler gesteuert. IN B
funktioniert im UNMOD-Modus nicht.
5. MOD – Drücken Sie die Taste, um den MOD-Modus zu aktivieren. Im MOD-
Modus kombiniert die Schaltung das IN A-Signal und das IN B-Signal, um ein
Ausgangssignal zu erzeugen, das eine modulierte Kombination der beiden
Eingangssignale ist.
6. RATIO – Verwenden Sie diesen Knopf im MOD-Modus, um die über die CV
B-Buchse gesendete Tuning-Steuerspannung zu versetzen. Diese Funktion
funktioniert nur, wenn der MOD-Modus ausgewählt ist.
7. TUNE – Verwenden Sie diesen Regler im MOD-Modus, um den
Ausgangspegel der Tuning-Steuerspannung zu steuern, die über die Buchsen
CV A und CV B gesendet wird. Diese Funktion funktioniert nur, wenn der
MOD-Modus ausgewählt ist.
8. IN A – Dieser Regler steuert den Eingangspegel für das über die IN A-Buchse
eingehende Signal.
9. IN B – Dieser Regler steuert den Eingangspegel für das über die IN B-Buchse
eingehende Signal.
10. IN A / IN B – Verwenden Sie diese Eingangsbuchsen, um
Audiosignale für den internen Modulationsprozess über Kabel mit
3,5-mm-Steckern einzuleiten.
11. CV A / CV B – Verwenden Sie diese Buchsen, um die Steuerspannungen
TUNE (CV A und CV B) und RATIO (CV B Offset) an die beiden VCOs zu leiten,
die normalerweise die Audiosignale an die zu modulierenden Eingänge IN A
und IN B liefern.
12. CV IN – Verwenden Sie diese Buchse, um Steuerspannungssignale für die
Fernsteuerung der Einstellung AMPLIFIER GAIN einzuleiten.
13. MOD – Verwenden Sie diese Buchse, um ein Triggersignal zu leiten
und den MOD-Modus über ein Kabel mit 3,5-mm-Anschlüssen aus der
Ferne zu aktivieren.
14. GATE – Verwenden Sie diese Eingangsbuchse, um ein Gate-Signal
einzuleiten und den Modulationskreis über ein Kabel mit 3,5-mm-Steckern
ein- und auszuschalten.
15. UNMOD – Verwenden Sie diese Buchse, um ein Triggersignal zu leiten
und den MOD-Modus über ein Kabel mit 3,5-mm-Anschlüssen aus der
Ferne auszuschalten.
16. OUT – Diese Buchse sendet das endgültige VCA-Signal über ein Kabel mit
3,5-mm-Steckern.
Netzanschluss
Das Modul MODAMP MODULE 1005 wird mit dem erforderlichen Stromkabel
geliefert, um es mit einem Standard-Eurorack-Netzteil zu verbinden. Befolgen
Sie diese Schritte, um das Modul mit Strom zu versorgen. Es ist einfacher, diese
Verbindungen herzustellen, bevor das Modul in ein Rackgehäuse montiert
wurde.
1. Schalten Sie das Netzteil oder die Stromversorgung des Rackgehäuses aus
und ziehen Sie das Stromkabel ab.
2. Stecken Sie den 16-poligen Stecker des Stromkabels in die Buchse des
Netzteil oder des Rackgehäuses. Der Stecker hat eine Lasche, die sich
mit der Lücke in der Buchse ausrichtet, sodass er nicht falsch eingeführt
Installation
Die benötigten Schrauben sind im Modul enthalten, um es in ein Eurorack-
Gehäuse zu montieren. Schließen Sie das Stromkabel vor der Montage an.
Je nach Rackgehäuse kann es entweder eine Reihe von festen Löchern geben,
die entlang der Länge des Gehäuses im Abstand von 2 HP angeordnet sind, oder
eine Schiene, die es einzelnen Gewindeplatten ermöglicht, entlang der Länge
des Gehäuses zu gleiten. Die frei beweglichen Gewindeplatten ermöglichen
eine präzise Positionierung des Moduls, aber jede Platte sollte in etwa in Bezug
auf die Montagelöcher in Ihrem Modul positioniert werden, bevor Sie die
Schrauben anbringen.
Quick Start Guide
werden kann. Wenn das Netzteil keine gekennzeichnete Buchse hat,
stellen Sie sicher, dass Sie den Pin 1 (-12 V) mit dem roten Streifen auf dem
Kabel ausrichten.
3. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des
Moduls. Der Stecker hat eine Lasche, die sich mit der Buchse zur korrekten
Ausrichtung ausrichtet.
4. Nachdem beide Enden des Stromkabels sicher befestigt wurden,
können Sie das Modul in einem Gehäuse montieren und die
Stromversorgung einschalten.
Halten Sie das Modul gegen die Eurorack-Schienen, sodass jedes der
Montagelöcher mit einer Gewindeschraube oder einer Gewindeplatte
ausgerichtet ist. Beginnen Sie damit, die Schrauben teilweise anzuziehen,
was kleine Anpassungen der Position ermöglicht, während Sie sie alle
ausrichten. Nachdem die endgültige Position festgelegt wurde, ziehen Sie die
Schrauben fest.
