MODAMP MODULE 1005

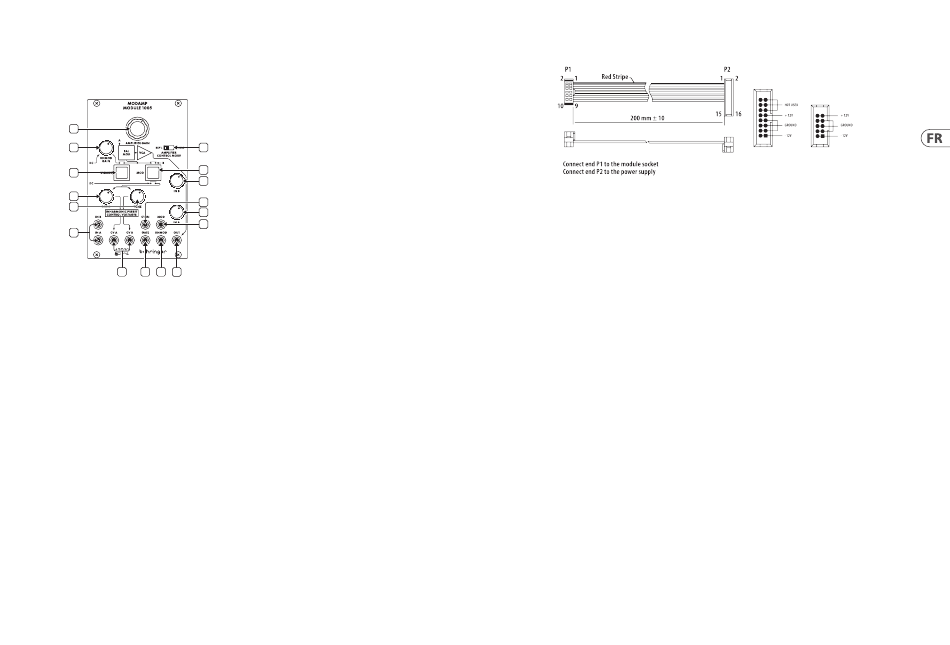

MODAMP MODULE 1005 Réglages
(FR) Réglages
1
2
3
5
4
9
6
12
7
8
13
10
11
14
15
16
1. AMPLIFIER GAIN – Ce bouton contrôle le gain du VCA et le volume de sortie
final à la prise OUT.
2. UNMOD GAIN – Ce bouton contrôle le gain du signal IN A lorsque le module
est en mode UNMOD (comme indiqué par le bouton UNMOD). Le mode
UNMOD permet au module d'être utilisé comme VCA lorsque la modulation
n'est pas requise.
3. AMPLIFIER CONTROL MODE (EXP'L/LINEAR) – Ce commutateur à
glissière détermine si la réponse de gain du VCA est exponentielle (EXP'L) ou
linéaire (LINEAR).
4. UNMOD – Appuyez sur ce bouton pour mettre le module en mode UNMOD.
En mode UNMOD, le signal IN A passe à la prise OUT sans aucune modulation
et le niveau du signal est contrôlé par les boutons UNMOD GAIN et AMPLIFIER
GAIN. IN B ne fonctionne pas en mode UNMOD.
5. MOD – Appuyez sur le bouton pour activer le mode MOD. En mode MOD,
le circuit combine le signal IN A et le signal IN B pour produire un signal de
sortie qui est une combinaison modulée des deux signaux d'entrée.
6. RATIO – Utilisez ce bouton en mode MOD pour compenser la tension de
commande de réglage envoyée via la prise CV B. Cette fonction ne fonctionne
que lorsque le mode MOD est sélectionné.
7. TUNE – Utilisez ce bouton en mode MOD pour contrôler le niveau de sortie
de la tension de commande de réglage envoyée via les prises CV A et CV B.
Cette fonction ne fonctionne que lorsque le mode MOD est sélectionné.
8. IN A – Ce bouton contrôle le niveau d'entrée du signal entrant via la
prise IN A.
9. IN B – Ce bouton contrôle le niveau d'entrée du signal entrant via la
prise IN B.
10. IN A / IN B – Utilisez ces prises d'entrée pour acheminer les signaux audio
pour le processus de modulation interne via des câbles avec des connecteurs
de 3,5 mm.
11. CV A / CV B – Utilisez ces prises pour acheminer les tensions de commande
TUNE (CV A et CV B) et RATIO (décalage CV B) vers les deux VCO qui
fournissent généralement les signaux audio aux entrées IN A et IN
B à moduler.
12. CV IN – Utilisez cette prise pour acheminer les signaux de tension de
commande pour la télécommande du réglage AMPLIFIER GAIN.
13. MOD – Utilisez cette prise pour acheminer un signal de déclenchement pour
activer à distance le mode MOD via un câble avec des connecteurs de 3,5 mm.
14. GATE – Utilisez cette prise d'entrée pour acheminer un signal de porte pour
activer et désactiver le circuit de modulation via un câble avec des connecteurs
de 3,5 mm.
15. UNMOD – Utilisez cette prise pour acheminer un signal de déclenchement
pour désactiver à distance le mode MOD via un câble avec des connecteurs
de 3,5 mm.
16. OUT – Cette prise envoie le signal VCA final via un câble avec des
connecteurs de 3,5 mm.
Connexion Électrique
Le MODAMP MODULE 1005 module est livré avec le câble d'alimentation requis
pour la connexion à un système d'alimentation standard Eurorack. Suivez ces
étapes pour connecter l'alimentation au module. Il est plus facile d'effectuer ces
connexions avant que le module n'ait été monté dans un boîtier de rack.
1. Mettez le bloc d'alimentation ou le boîtier de rack hors tension et
débranchez le câble d'alimentation.
2. Insérez le connecteur à 16 broches du câble d'alimentation dans la prise du
bloc d'alimentation ou du boîtier du rack. Le connecteur a une languette qui
s'alignera avec l'espace dans la prise, de sorte qu'il ne peut pas être inséré de
Installation
Les vis nécessaires sont incluses avec le module pour le montage dans un boîtier
Eurorack. Connectez le câble d'alimentation avant le montage.
Selon le cas de rack, il peut y avoir une série de trous fixes espacés de 2 HP sur
la longueur du cas, ou une piste qui permet aux plaques filetées individuelles
de glisser le long de la longueur du cas. Les plaques filetées à déplacement libre
permettent un positionnement précis du module, mais chaque plaque doit être
positionnée approximativement par rapport aux trous de montage de votre
module avant de fixer les vis.
Quick Start Guide
manière incorrecte. Si le bloc d'alimentation n'a pas de prise à clé, veillez à
orienter la broche 1 (-12 V) avec la bande rouge sur le câble.
3. Insérez le connecteur à 10 broches dans la prise à l'arrière du module.
Le connecteur a une languette qui s'alignera avec la prise pour une
orientation correcte.
4. Une fois que les deux extrémités du câble d'alimentation ont été
solidement fixées, vous pouvez monter le module dans un boîtier et allumer
l'alimentation.
Maintenez le module contre les rails Eurorack de sorte que chacun des trous
de montage soit aligné avec un rail fileté ou une plaque filetée. Fixez les vis
partiellement pour commencer, ce qui permettra de petits ajustements au
positionnement pendant que vous les alignerez tous. Une fois la position finale
établie, serrez les vis vers le bas.
