MODAMP MODULE 1005

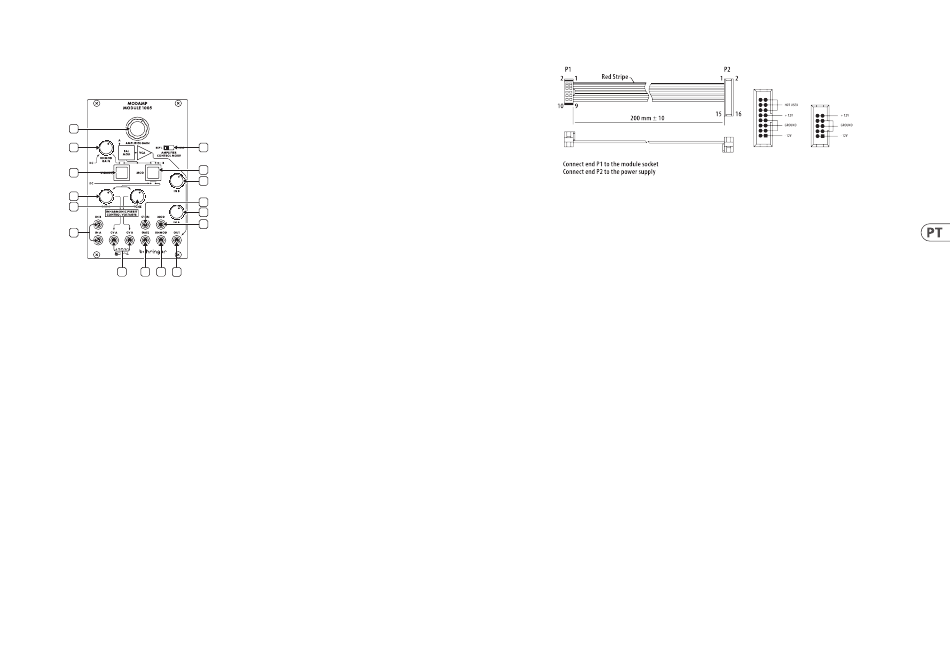

MODAMP MODULE 1005 Controls
(PT) Controles
1
2
3
5
4
9
6
12
7
8
13
10
11
14
15
16
1. AMPLIFIER GAIN – Este botão controla o ganho do VCA e o volume de saída
final no conector OUT.
2. UNMOD GAIN – Este botão controla o ganho do sinal IN A quando o
módulo está no modo UNMOD (conforme indicado pelo botão UNMOD).
O modo UNMOD permite que o módulo seja usado como um VCA quando a
modulação não for necessária.
3. AMPLIFIER CONTROL MODE (EXP'L/LINEAR) – Esta chave deslizante
determina se a resposta de ganho VCA é exponencial (EXP'L) ou
linear (LINEAR).
4. UNMOD – Pressione este botão para colocar o módulo no modo UNMOD.
No modo UNMOD, o sinal IN A passa para o conector OUT sem qualquer
modulação, e o nível do sinal é controlado pelos botões UNMOD GAIN e
AMPLIFIER GAIN. IN B não funciona no modo UNMOD.
5. MOD – Pressione o botão para ativar o modo MOD. No modo MOD, o circuito
combina o sinal IN A e o sinal IN B para produzir um sinal de saída que é uma
combinação modulada dos dois sinais de entrada.
6. RATIO – Use este botão no modo MOD para compensar a tensão de controle
da afinação que é enviada através do conector CV B. Esta função só opera
quando o modo MOD é selecionado.
7. TUNE – Use este botão no modo MOD para controlar o nível de saída da tensão
de controle da afinação enviada pelos conectores CV A e CV B. Esta função só
opera quando o modo MOD é selecionado.
8. IN A – Este botão controla o nível de entrada do sinal que entra pelo
conector IN A.
9. IN B – Este botão controla o nível de entrada do sinal que entra pelo
conector IN B.
10. IN A / IN B – Use esses conectores de entrada para rotear sinais de áudio
para o processo de modulação interna por meio de cabos com conectores de
3,5 mm.
11. CV A / CV B – Use esses conectores para rotear as tensões de controle TUNE
(CV A e CV B) e RATIO (CV B offset) para os dois VCOs que normalmente
fornecem os sinais de áudio para as entradas IN A e IN B a serem moduladas.
12. CV IN – Use este conector para rotear sinais de tensão de controle para
controle remoto da configuração AMPLIFIER GAIN.
13. MOD – Use este conector para rotear um sinal de disparo para ativar
remotamente o modo MOD por meio de um cabo com conectores de 3,5 mm.
14. GATE – Use este conector de entrada para rotear um sinal de portão para
ligar e desligar o circuito de modulação por meio de um cabo com conectores
de 3,5 mm.
15. UNMOD – Use este conector para rotear um sinal de disparo para desligar
remotamente o modo MOD por meio de um cabo com conectores de 3,5 mm.
16. OUT – Este conector envia o sinal VCA final por meio de um cabo com
conectores de 3,5 mm.
Conexão de Força
O módulo MODAMP MODULE 1005 vem com o cabo de alimentação necessário
para conectar-se a um sistema de alimentação padrão Eurorack. Siga estes passos
para conectar energia ao módulo. É mais fácil fazer essas conexões antes que o
módulo seja montado em um estojo de rack.
1. Desligue a fonte de alimentação ou o fornecimento de energia do rack e
desconecte o cabo de alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação na tomada da fonte
de alimentação ou do rack. O conector tem uma aba que se alinhará com
o espaço na tomada, para que não possa ser inserido incorretamente.
Instalação
Os parafusos necessários estão incluídos com o módulo para montagem em um
estojo Eurorack. Conecte o cabo de alimentação antes de montar.
Dependendo do estojo de rack, pode haver uma série de furos fixos espaçados
2 HP de distância ao longo do comprimento do estojo, ou uma trilha que permite
que placas rosqueadas individuais deslizem ao longo do comprimento do estojo.
As placas rosqueadas de movimento livre permitem um posicionamento preciso
do módulo, mas cada placa deve ser posicionada em relação aproximada aos
furos de montagem em seu módulo antes de fixar os parafusos.
Quick Start Guide
Se a fonte de alimentação não tiver uma tomada com chave, certifique-se de
orientar o pino 1 (-12 V) com a faixa vermelha no cabo.
3. Insira o conector de 10 pinos na tomada na parte traseira do módulo.
O conector tem uma aba que se alinhará com a tomada para a
orientação correta.
4. Depois que ambas as extremidades do cabo de alimentação estiverem
firmemente conectadas, você pode montar o módulo em um estojo e ligar a
fonte de alimentação.
Segure o módulo contra os trilhos Eurorack para que cada um dos furos
de montagem esteja alinhado com um trilho ou placa rosqueada. Fixe os
parafusos parcialmente para começar, o que permitirá pequenos ajustes na
posição enquanto você os alinha. Depois que a posição final for estabelecida,
aperte os parafusos.
