MODAMP MODULE 1005

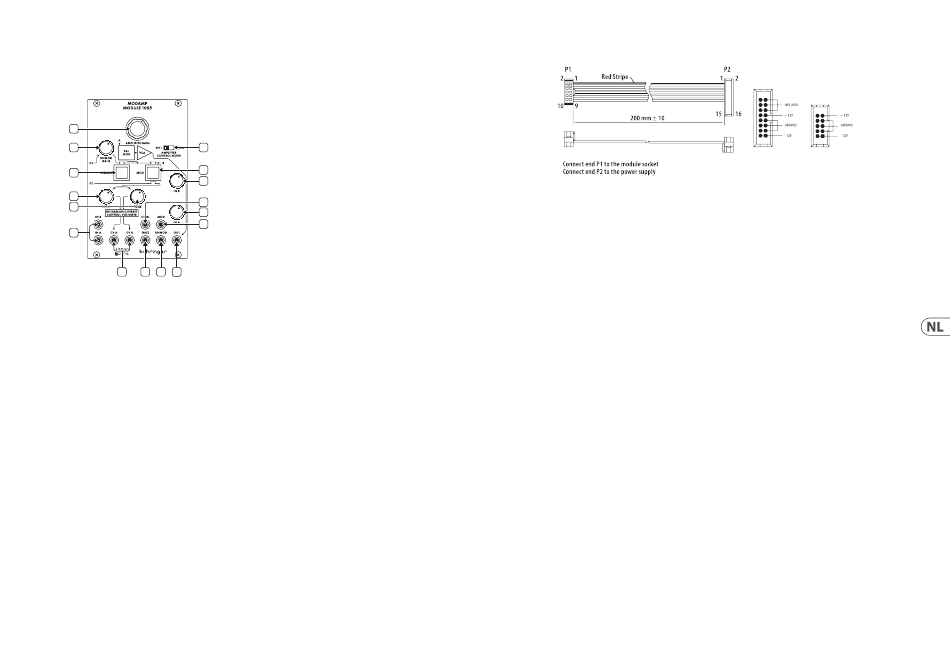

MODAMP MODULE 1005 Controls
(NL) Bediening
1
2
3
5
4
9
6
12
7
8
13
10
11
14
15
16
1. AMPLIFIER GAIN – Deze knop regelt de versterking van de VCA en het
uiteindelijke uitgangsvolume op de OUT-aansluiting.
2. UNMOD GAIN – Deze knop regelt de IN A-signaalversterking wanneer de
module in UNMOD-modus is (zoals aangegeven door de UNMOD-knop).
Met de UNMOD-modus kan de module worden gebruikt als een VCA
wanneer modulatie niet vereist is.
3. AMPLIFIER CONTROL MODE (EXP'L/LINEAR) – Deze schuifschakelaar
bepaalt of de VCA-versterkingsrespons exponentieel (EXP'L) of lineair
(LINEAIR) is.
4. UNMOD – Druk op deze knop om de module in de UNMOD-modus te
plaatsen. In de UNMOD-modus gaat het IN A-signaal zonder enige modulatie
naar de OUT-aansluiting en wordt het signaalniveau bestuurd door zowel
de UNMOD GAIN- als de AMPLIFIER GAIN-knoppen. IN B werkt niet in
UNMOD-modus.
5. MOD – Druk op de knop om de MOD-modus te activeren. In de MOD-
modus combineert het circuit het IN A-signaal en het IN B-signaal om een
uitgangssignaal te produceren dat een gemoduleerde combinatie is van de
twee ingangssignalen.
6. RATIO – Gebruik deze knop in de MOD-modus om de afstemregelspanning
die via de CV B-aansluiting wordt uitgezonden, te compenseren.
Deze functie werkt alleen als de MOD-modus is geselecteerd.
7. TUNE – Gebruik deze knop i-n de MOD-modus om het uitgangsniveau te
regelen van de stemregelspanning die wordt uitgezonden via zowel de CV
A- als de CV B-aansluitingen. Deze functie werkt alleen als de MOD-modus
is geselecteerd.
8. IN A – Deze knop regelt het ingangsniveau voor het signaal dat binnenkomt
via de IN A-aansluiting.
9. IN B – Deze knop regelt het ingangsniveau voor het signaal dat binnenkomt
via de IN B-aansluiting.
10. IN A / IN B – Gebruik deze ingangsjacks om audiosignalen voor het interne
modulatieproces binnen te leiden via kabels met
3,5 mm-connectoren.
11. CV A / CV B – Gebruik deze aansluitingen om TUNE (CV A en CV B) en
RATIO (CV B offset) stuurspanningen naar de twee VCO's te sturen die
de audiosignalen doorgaans naar de IN A en IN B ingangen sturen om te
worden gemoduleerd.
12. CV IN – Gebruik deze aansluiting om stuurspanningssignalen door te sturen
voor afstandsbediening van de AMPLIFIER GAIN-instelling.
13. MOD – Gebruik deze aansluiting om een triggersignaal in te leiden om de
MOD-modus op afstand te activeren via een kabel met 3,5 mm-connectoren.
14. GATE – Gebruik deze ingang om een poortsignaal in te leiden om het
modulatiecircuit aan en uit te zetten via een kabel met 3,5 mm connectoren.
15. UNMOD – Gebruik deze aansluiting om een triggersignaal in te leiden
om de MOD-modus op afstand uit te schakelen via een kabel met
3,5 mm-connectoren.
16. OUT – Deze aansluiting stuurt het uiteindelijke VCA-signaal via een kabel
met 3,5 mm-connectoren.
Stroomaansluiting
Het module MODAMP MODULE 1005 wordt geleverd met de benodigde
stroomkabel voor het aansluiten op een standaard Eurorack-voedingssysteem. Volg
deze stappen om de stroom aan te sluiten op het module. Het is makkelijker om
deze verbindingen te maken voordat het module in een rack case is gemonteerd.
1. Schakel de voeding uit of schakel de stroom van het rack uit en koppel de
stroomkabel los.
2. Steek de 16-pins connector van de stroomkabel in de socket van de voeding
of het rack. De connector heeft een lipje dat zal uitlijnen met de opening in de
socket, zodat het niet verkeerd kan worden ingestoken. Als de voeding geen
Installatie
De benodigde schroeven zijn inbegrepen bij het module voor montage in een
Eurorack-case. Sluit de stroomkabel aan voordat u gaat monteren.
Afhankelijk van het rackcase, kunnen er een reeks vaste gaten zijn die 2 HP uit
elkaar staan langs de lengte van de case, of een rail die individuele schroefplaten
langs de lengte van de case laat glijden. De vrij bewegende schroefplaten zorgen
voor een nauwkeurige positionering van het module, maar elke plaat moet
worden gepositioneerd in de benaderende relatie tot de montagelocaties in uw
module voordat u de schroeven bevestigt.
Quick Start Guide
sleutelgat heeft, zorg er dan voor dat pin 1 (-12 V) wordt georiënteerd met de
rode streep op de kabel.
3. Steek de 10-pins connector in de socket aan de achterkant van het module.
De connector heeft een lipje dat zal uitlijnen met de socket voor de juiste
oriëntatie.
4. Nadat beide uiteinden van de stroomkabel stevig zijn bevestigd, kunt u het
module in een case monteren en de voeding inschakelen.
Houd het module tegen de Eurorack-rails zodat elk van de montagelocaties is
uitgelijnd met een schroefrail of schroefplaat. Bevestig de schroeven gedeeltelijk
om te beginnen, wat kleine aanpassingen aan de positionering mogelijk maakt
terwijl u ze allemaal uitlijnt. Nadat de definitieve positie is vastgesteld, draait u
de schroeven vast.
