2.8 Beginsel en configuratie van het hydraulische systeem

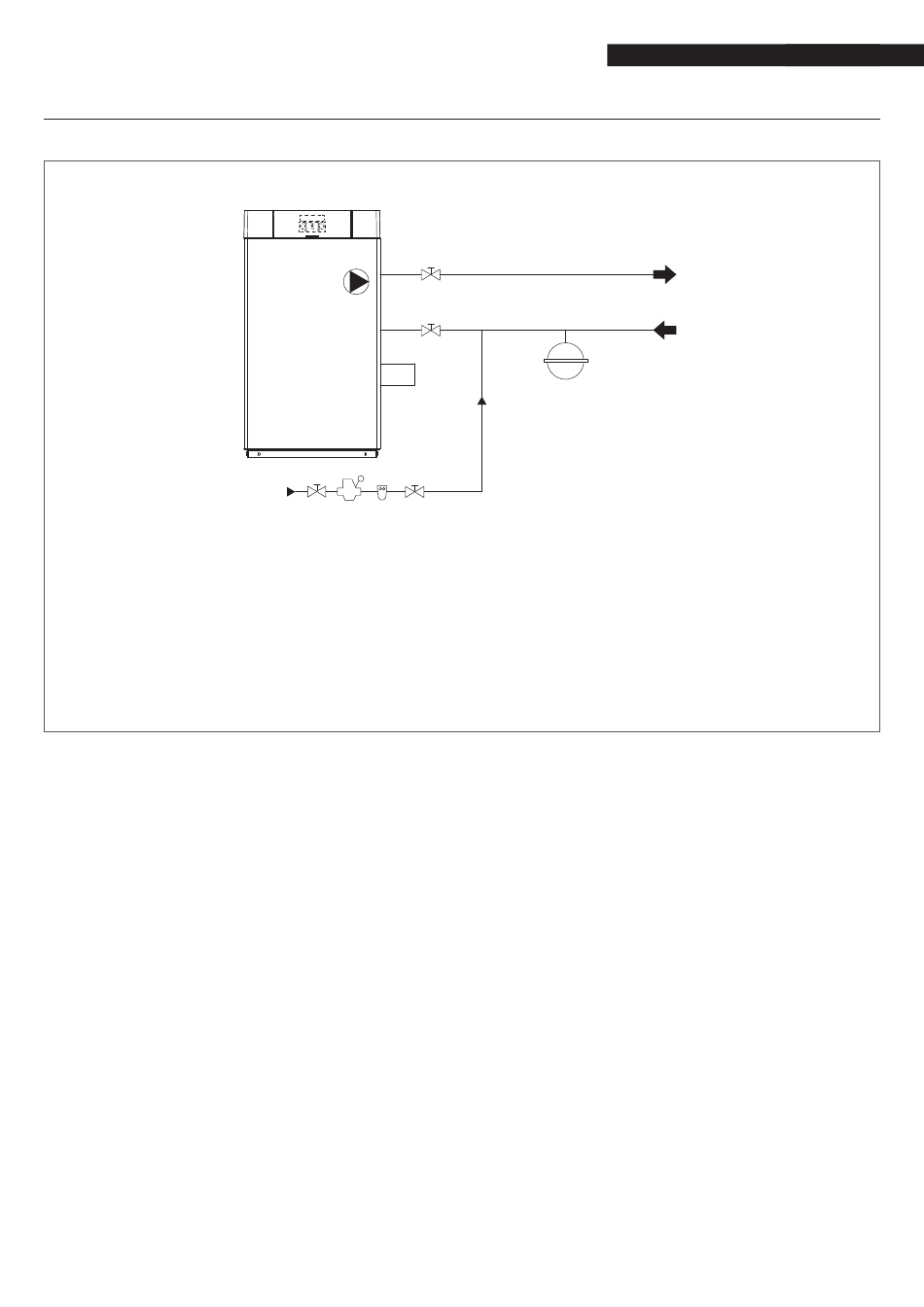

Schema 1: circuit met verwarmingsgroep die rechtstreeks aangesloten is op de verwarmingsinstallatie
1
Afsluitkranen
2
Drukverminderingsklep
3
Onthardingsfilter
4
Expansievat
5
By-pass sanitair circuit (*)
(*) Als de verwarmingsgroep alleen voor de verwarming wordt gebruikt, is het raadzaam om een externe by-pass uit te voeren
tussen de toevoer van de boiler (MB) en de retour van de boiler (RB).
9
Gebruik geen terugslagklep in de hydraulische verbindingen naar het verwarmingssysteem.
9
De afvoer van de veiligheidskleppen moet aangesloten worden op een geschikt opvang- en afvoersysteem.
9
De keuze en de installatie van de componenten van de installatie wordt verricht door de installateur, die moet handelen vol-
gens de regels van de goede techniek en de geldende wetgeving.
9
Toevoer-/suppletiewater met een bijzondere samenstelling moet met geschikte systemen behandeld worden. Als referentie
kunnen de waarden aangehouden worden die vermeld staan in de tabel op pag. 24.
9
De verwarmingsketel kan met de specifieke kits met accessoires worden aangesloten op een opslagboiler ATRB 120 (zie Catalo-
gus).
9
Het sanitaire circuit of het verwarmingscircuit moeten worden aangevuld met expansievaten met een gepaste capaciteit en
geschikte veiligheidsventielen met de juiste afmetingen. De uitlaat van de veiligheidsventielen en van de apparaten moet zijn
aangesloten op een geschikt opvang- en afvoersysteem (zie de Catalogus voor de combineerbare accessoires).
0
Het is verboden de circulatiepompen zonder water te laten werken.
1
MI
PC
1
RI
RB
5
MB
1
EAF
1
2
3
4
PC Circulator thermische eenheid
MI Toevoer installatie
RI Retour installatie
TB Terugkeer boiler
MB Aanvoer boiler
EAF Ingang koud sanitair water
17
INSTALLATIE
