INSTALLATIE

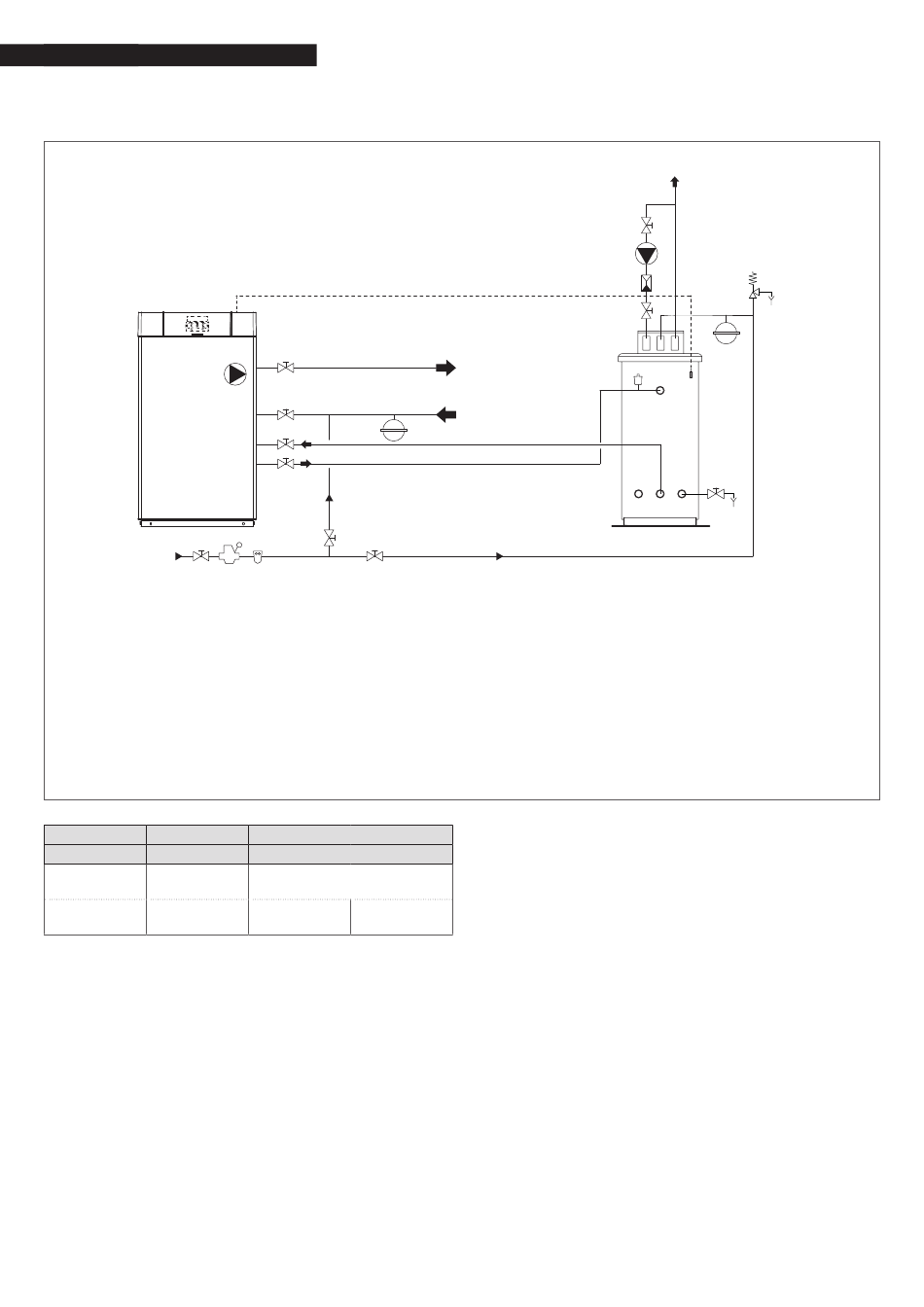

Schema 2: circuit met verwarmingsgroep die rechtstreeks aangesloten is op de verwarmingsinstallatie en productie van SWW
met boiler
PC
EAF
1
1
Afsluitkranen
2
Terugslagklep
3
Drukverminderingsklep
4
Onthardingsfilter
5
Veiligheidsventiel
6
Aflaat
7
Expansievat
8
Automatisch ontluchtingsventiel
9
Boiler
PC Circulator thermische eenheid
(*) Circulatiepomp niet beheerd door de regelaar van de thermische eenheid
Configuratie basisparameters
Par. Nr.
Beschrijving
2035
Modus san.
2032
Uitg. Progr. 2
2080
Antilegionella
(*)
Kiezen afhankelijk van de behoeften
9
Gebruik geen terugslagklep in de hydraulische verbindin-
gen naar het verwarmingssysteem.
9
De afvoer van de veiligheidskleppen moet aangesloten
worden op een geschikt opvang- en afvoersysteem.
1
MI
1
RI
1
7
RB
MB
1
1
1
3
4
Parameterinstelling
1 = SWW met boiler
1= 3-wegklep met SWW-boiler
voor de scheider
1 = dagelijks
(*)
2 = wekelijks
PR (*)
PR Circulatiepomp hercirculatie sanitair water
SB Sonde/thermostaat boiler
MI Toevoer installatie
RI Retour installatie
TB Terugkeer boiler
MB Aanvoer boiler
EAF Ingang koud sanitair water
UAC Uitgang warm sanitair water
9
De keuze en de installatie van de componenten van de in-
stallatie wordt verricht door de installateur, die moet han-
delen volgens de regels van de goede techniek en de gel-
dende wetgeving.
9
Toevoer-/suppletiewater met een bijzondere samenstelling
moet met geschikte systemen behandeld worden. Als refe-
rentie kunnen de waarden aangehouden worden die ver-
meld staan in de tabel op pag. 24.
9
De verwarmingsketel kan met de specifieke kits met acces-
soires worden aangesloten op een opslagboiler ATRB 120 (zie
Catalogus).
9
Het sanitaire circuit of het verwarmingscircuit moeten wor-
den aangevuld met expansievaten met een gepaste capa-
citeit en geschikte veiligheidsventielen met de juiste afme-
tingen. De uitlaat van de veiligheidsventielen en van de
apparaten moet zijn aangesloten op een geschikt opvang-
en afvoersysteem (zie de Catalogus voor de combineerbare
accessoires).
0
Het is verboden de circulatiepompen zonder water te laten
werken.
18
UAC
1
5
2
6
1
7
8
SB
9
6
1
