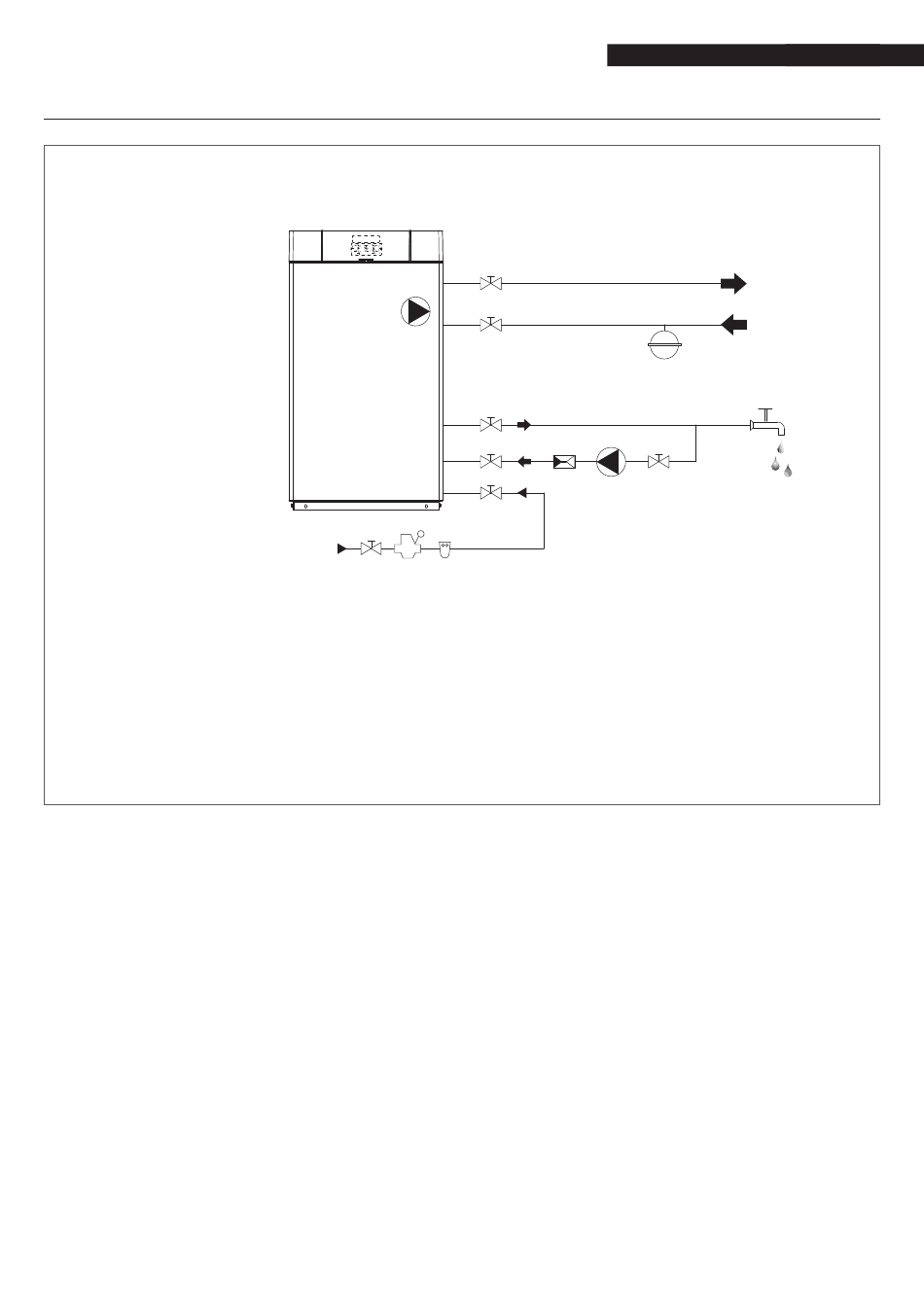

2.8 Hydraulisch principeschema
1
Afsluiter
2
Terugslagklep
3
Drukverminderingsklep
4
Onthardingsfilter
5
Circulatiepomp hercirculatie sanitair water
6
Expansievat
PC
Circulator thermische eenheid
(*)
Circulatiepomp niet beheerd door de regelaar van de thermische eenheid
9
Gebruik geen terugslagklep in de hydraulische verbindingen naar het verwarmingssysteem.
9
De afvoer van de veiligheidskleppen moet aangesloten worden op een geschikt opvang- en afvoersysteem.
9
De keuze en de installatie van de componenten van de installatie wordt verricht door de installateur, die moet handelen vol-
gens de regels van de goede techniek en de geldende wetgeving.
9
Toevoer-/suppletiewater met een bijzondere samenstelling moet met geschikte systemen behandeld worden. Als referentie
kunnen de waarden aangehouden worden die vermeld staan in de tabel op pag. 25.
9
Het sanitaire circuit of het verwarmingscircuit moeten worden aangevuld met expansievaten met een gepaste capaciteit en
geschikte veiligheidsventielen met de juiste afmetingen. De uitlaat van de veiligheidsventielen en van de apparaten moet zijn
aangesloten op een geschikt opvang- en afvoersysteem (zie de Catalogus voor de combineerbare accessoires).
0
Het is verboden de circulatiepompen zonder water te laten werken.
MI
PC
RI
UAC
PRS
EAF
EAF
1
3
4
MI
RI
EAF
ASR
UAC
19
1
1
6
1
5 (*)
1
2
1
1
Toevoer installatie
Retour installatie
Ingang koud sanitair water
Aanleg voor sanitaire recirculatie
Uitgang warm sanitair water
INSTALLATIE
