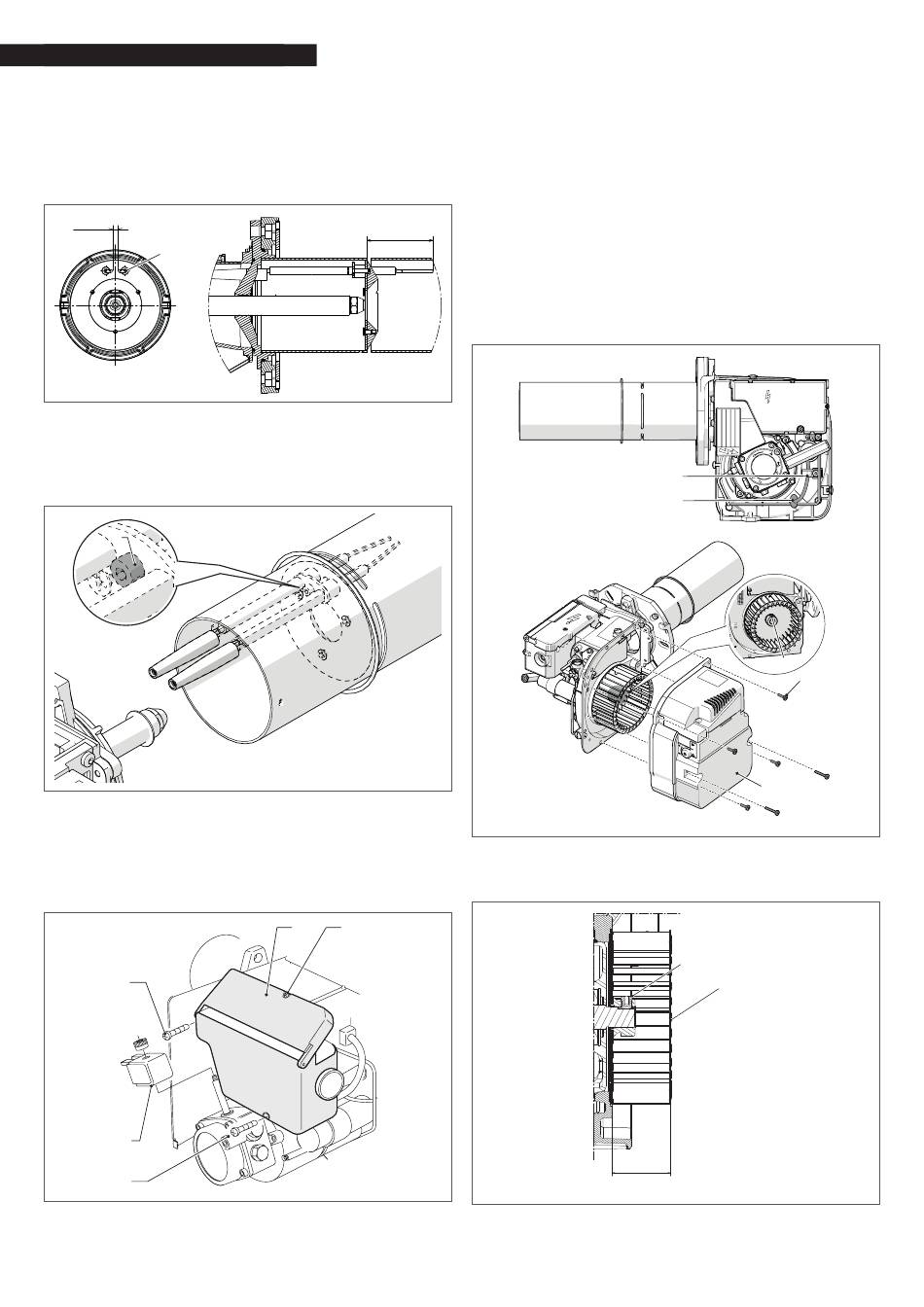

INBEDRIJFSTELLING EN ONDERHOUD
POSITIONERING VAN DE ELEKTRODEN
De positionering van de ontstekingselektroden (A) is van funda-
menteel belang voor het verkrijgen van een betrouwbare ont-
steking van de vlam.
Controleer hun staat van slijtage en de juiste positie, zoals aan-
gegeven in de afbeelding, en vervang ze indien nodig.
5
±0.5
A
9
Het is verplicht de waarden van de figuur te respecteren.
DEMONTAGE ELEKTRODEN
Ga voor demontage te werk zoals aangegeven:
− draai de schroef (1) los
− verwijder de elektroden en controleer ze op slijtage
Ga voor hermontage in tegengestelde volgorde te werk.
1
VERWIJDEREN APPARATUUR
De behuizing moet gedemonteerd worden om het apparaat te
verwijderen.
Voor demontage:
− draai de schroef (1) los, doe het deksel (2) open en verwij-
der alle componenten
− verwijder de spoel (3)
− draai beide schroeven (4) los en verwijder ze.
4
3
4
9
Deze handeling moet worden uitgevoerd met uitgeschakel-
de brander zonder stroomvoorziening.
REINIGING VAN DE VENTILATOR
9
9
63
±0.5
Ga als volgt te werk
9
2
1
60
Controleer of er zich in de ventilator en op de rotorbladen
geen stofresten hebben vastgezet, want hierdoor neemt de
luchttoevoer af, hetgeen vuile verbranding tot gevolg heeft.
Voer onderhoudswerkzaamheden uit en zorg ervoor dat de
ventilator tijdens het reinigen niet beschadigd raakt of uit
balans raakt.
− verwijder de mof (1), de kabel uit de kabelklem (2), draai
de schroef (3) los en verwijder de luchtklep (4);
− reinig de ventilator en de binnenkant van de inlaatope-
ning met een geschikte borstel en perslucht;
− demonteer indien nodig de ventilator voorzichtig door
de schroef (5) los te draaien.
Bij het opnieuw monteren van de ventilator is het belangrijk
om de juiste positie (B) te behouden en draai de schroef (5)
vast.
B
51 ± 0.2 mm
− Voer voor herinstallatie de bovengenoemde aanwijzin-
gen in tegengestelde volgorde uit; plaats alle componen-
ten van de brander terug in hun oorspronkelijke positie.
1
2
5
3
4
5
Ventilator
