1.4
Veiligheids- en regelinrichtingen
Het bedieningspaneel beheert niet alleen de functies van de
verwarmingsgroep INSIEME EVOe 32 B/110 LN maar maakt het
ook mogelijk om elke anomalie te signaleren die de correcte
werking ervan beïnvloedt, waardoor de verwarmingsgroep in
veiligheid wordt gebracht en wordt uitgeschakeld en de brand-
stofklep van de brander automatisch wordt gesloten.
De printplaat voor de regeling en bediening van de brander
voert ook de veiligheidsfuncties uit, waardoor de brander cor-
rect functioneert.
Elke storing die de correcte werking van de generator beïn-
vloedt, zet deze in gedwongen stop (vergrendeling) en dit wordt
onmiddellijk gesignaleerd door een numerieke foutcode op het
display van de regelaar.
Op het watercircuit is het volgende geïnstalleerd:
− Veiligheidsthermostaat: is aanwezig op het lichaam van
de generator en grijpt in door de thermische eenheid te
stoppen (permanente fout) als de keteltemperatuur de
limiet van 110 °C overschrijdt;
− Veiligheidsklep: grijpt in als de keteldruk de limiet van 3
bar overschrijdt;
− Drukomvormer: zendt een signaal naar de elektronische
regelaar die continu de primaire circuitdruk weergeeft en
controleert om ontsteking mogelijk te maken of de gene-
rator te laten stoppen in geval van lage druk;
− Temperatuursonde ketel (aanvoer en terugloop): de
dompelsonde bij de aanvoer van de generator wordt
gebruikt door de regelaar om de temperatuur van het
aanvoerwater weer te geven en te controleren en om de
in- en uitschakeling van de brander op basis van het ge-
programmeerde setpoint te controleren. De regelaar ge-
bruikt dezelfde sonde om de brander uit te schakelen in
het geval van overtemperatuur, voordat de veiligheids-
thermostaat ingrijpt. De contactsonde die op de terug-
keer van de ketel wordt geplaatst, wordt gebruikt door
de regelaar om de temperatuur van het terugloopwater
weer te geven waarmee samen met de aanvoertempe-
ratuur het temperatuurverschil wordt berekend tussen
de aanvoer en de terugloop (∆t), waardoor het mogelijk
is om de modulatie van de circulatiepomp in verwar-
mingsmodus te regelen.
− Temperatuursonde sanitair circuit (boiler): de dompel-
sonde in de boiler wordt door de regelaar gebruikt om de
warmwatertemperatuur weer te geven en te controleren
voor het beheer van de relevante bedrijfsparameters
(SWW-instelpunt, SWW-vraag, enz.).
9
Als de veiligheidsmechanismen ingrijpen, duidt dit op een
mogelijk gevaarlijke storing in het modulair systeem. Neem
daarom onmiddellijk contact op met een Technische Klan-
tenservice.
9
De Technische Klantenservice is belast met het vervangen
van de veiligheidsinrichtingen en gebruikt hiervoor uitslui-
tend originele componenten. Raadpleeg de met de verwar-
mingsketel meegeleverde onderdelencatalogus. Controleer
na de herstelling of het apparaat naar behoren werkt.
0
Het apparaat mag nooit, ook niet tijdelijk, in werking wor-
den gesteld als de veiligheidsinrichtingen zijn uitgeschakeld
of hiermee geknoeid is.

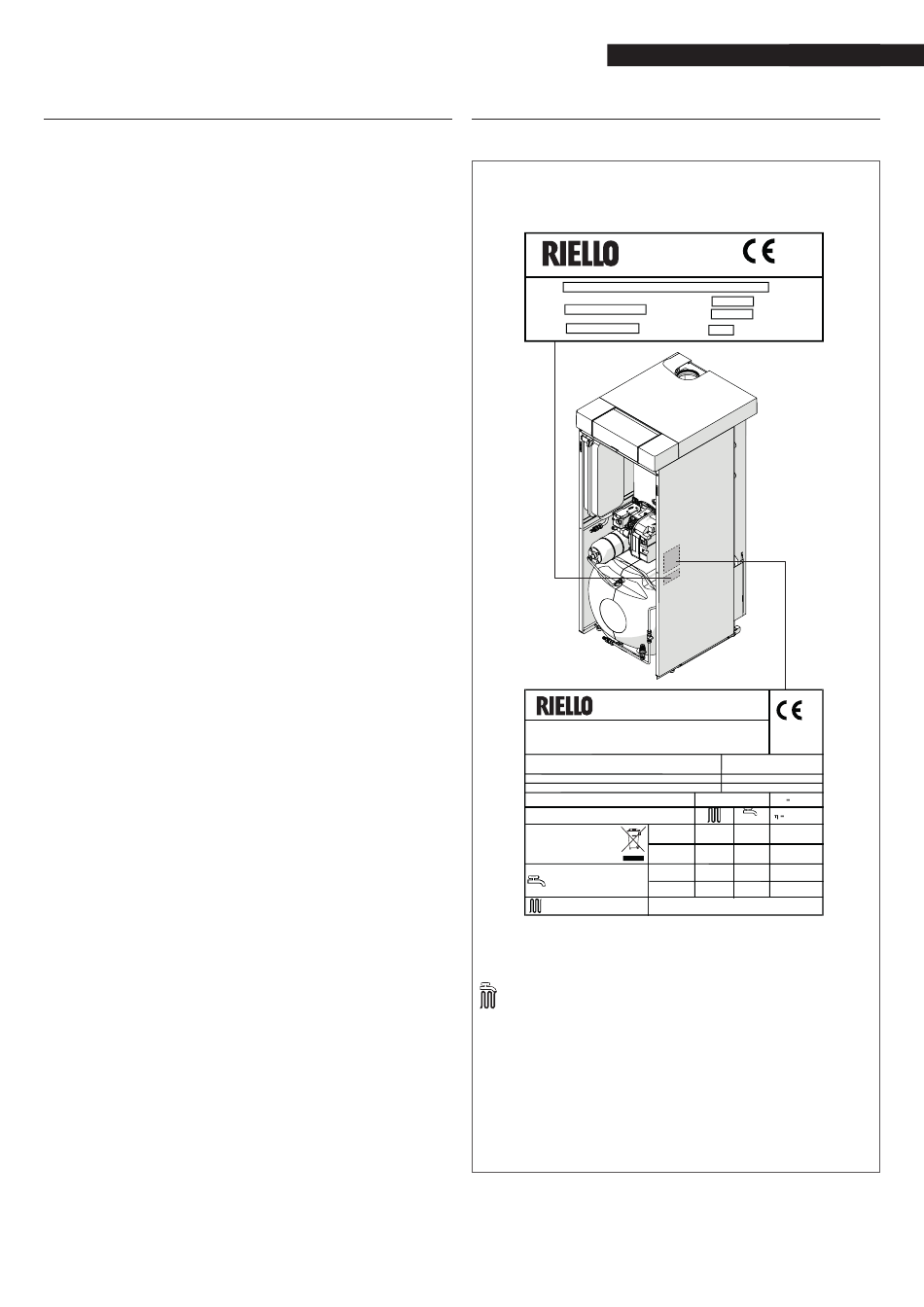

1.5
Kenplaat
Het apparaat kan geïdentificeerd worden aan de hand van:
Het typeplaatje
Vermeld het serienummer, het model en de belangrijkste
technische gegevens.
Mod.
Cod.
N°
RIELLO S.p.A.
Via Ing.Pilade Riello 7
37045 Legnago (VR) - ITALY
Mod.
Cod.
N°
PAESE DI DESTINAZIONE/PAYS DE DESTINATION/BESTIMMUNGSLAND/LAND VON BESTEMMING
COUNTRY OF DESTINATION/PAÍS DE DESTINO/PAÍS DE DESTINO:
COMBUSTIBILE/COMBUSTIBLE/BRENNSTOFF/BRANDSTOF/FUEL/COMBUSTIBLE/COMBUSTÍVEL:
TIPO/TYP/TYP/TYPE/TIPO/TIPO:
IP
V~Hz
Pmw=
bar T =
Pms=
bar T =
Typeplaatje
Hierop staan de technische gegevens en prestaties van het
toestel vermeld.
Functie sanitair circuit
Verwarmingsfunctie
Qn
Nominale warmteafgifte
Pn
Nominaal nuttig vermogen
IP
Elektrische beschermingsgraad
Pmw Maximale bedrijfsdruk sanitair water
Pms
Maximale bedrijfsdruk verwarming
T
Maximaal toegestane temperatuur
η
Rendement
D
Specifiek debiet
NOx
Klasse NOx
9
Door gewijzigde, verwijderde of ontbrekende kenplaten
kan het product niet meer met zekerheid worden geïden-
tificeerd, en worden alle installatie- of onderhoudswerk-
zaamheden bemoeilijkt.
5
T067793GE
RIELLO S.p.A.
Via Ing.Pilade Riello 7
37045 Legnago (VR) - ITALY
kW
Qn(max)
kW
Pn(max)
Pms
bar
T067793GE
NO
X
W
l
S
kW
kW
Qn(min)=
Pn(min)=
kW
kW
Qn(max)=
kW
kW
D=
l/min
°C
Pn(max)=
kW
kW
°C
ALGEMEEN
mg/kWh
%
