De systeemkaart installeren voor computers die worden geleverd met
een plastic chassis
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de connectoren op de systeemkaart aan.

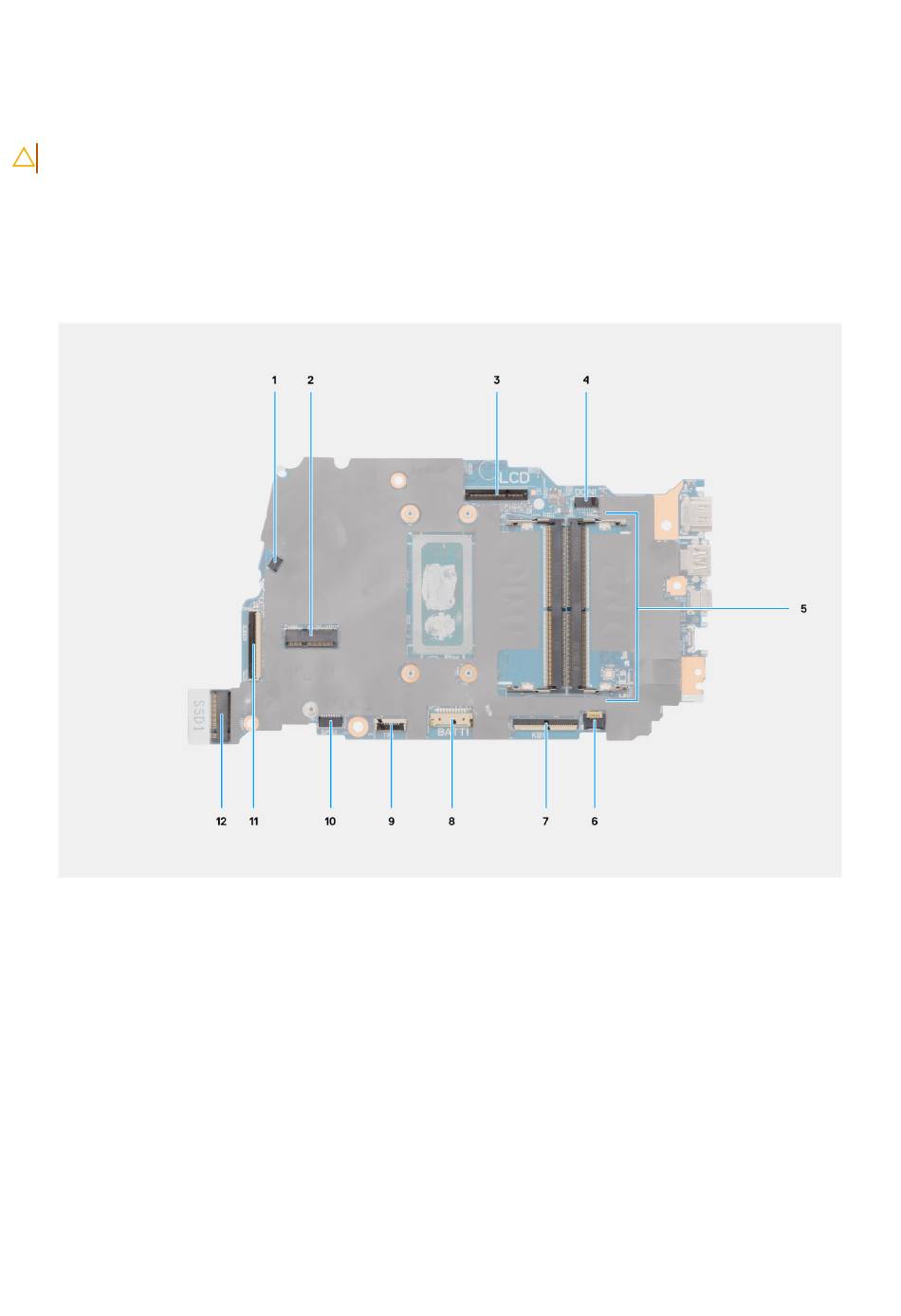

Afbeelding 97. Connectoren op de systeemkaart
1. Connector ventilatorkabel (FN1)
2. M.2 draadloze kaartconnector
3. Connector van de kabel voor het beeldscherm (LCD)
4. Voedingspoortconnector (DC IN1)
5. Geheugen-moduleconnector
6. Connector van de kabel van de toetsenbordverlichting (KBBL1)
7. Connector van de toetsenbordkabel (KB1)
8. Connector van de batterijkabel (BATT1)
9. Connector van de kabel voor het touchpad (TP1)
10. Connector van de kabel voor de luidspreker (SPK1)
11. Connector van I/O-kaartkabel (IOBD1)
12. M.2 SSD-connector (SSD1)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.
