8. Open de vergrendeling van de kabel van de haptische module en gebruik het treklipje om de kabel van de haptische module los te
koppelen van de connector van de kabel van de haptische module (JTP1) op de systeemkaart.
9. Gebruik het treklipje om de rechter-luidsprekerkabel los te koppelen van de connector van de rechter-luidsprekerkabel (JSPK1) op de
systeemkaart.
10. Verwijder de elf schroeven (M1.6x3.5) waarmee de systeemkaart op de palmsteuneenheid is bevestigd.
11. Houd de systeemkaart vast bij de korte randen en til de kaart voorzichtig weg van de palmsteuneenheid.
De systeemkaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de connectors en componenten op uw systeemkaart aan.

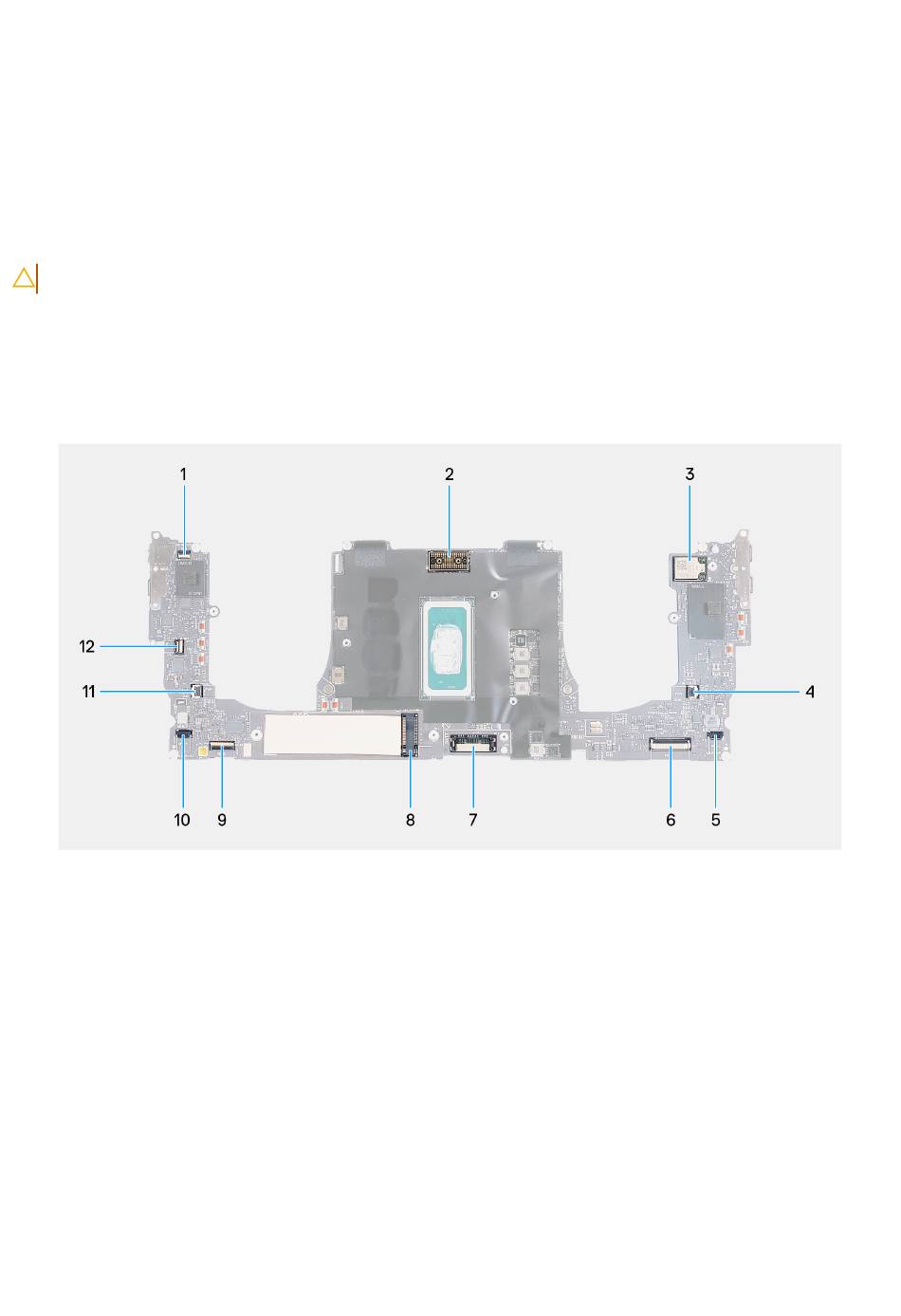

Afbeelding 35. Systeemkaartconnectoren
1. Kabelconnector van rij voor touchfunctie (JTF1)
3. Kabelconnector van geïntegreerde draadloze kaart
5. Kabelconnector van de linkerluidspreker (JSPK2)
7. Batterijkabelconnector (BATT)
9. Kabelconnector van de toetsenbordkaart (JIO1)
11. Kabelconnector van de rechterventilator (JFAN1)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.
2. Kabelconnector van beeldschermeenheid (JEDP1)
4. Kabelconnector van de linkerventilator (JFAN2)
6. Kabelconnector van de haptische module (JTP1)
8. Slot van de M.2 SSD
10. Kabelconnector van de rechterluidspreker (JSPK1)
12. Kabelconnector van aan/uit-knop en vingerafdruklezer (JFP1)
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
