OPMERKING:
De USB-C-connectormodule maakt deel uit van de vervangende systeemkaart, maar is ook een serviceonderdeel
dat onafhankelijk kan worden vervangen. Zie het gedeelte USB-C-connectormodule voor meer informatie.
15. Til de systeemkaart op van de palmsteunassemblage.
De systeemkaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De onderstaande afbeeldingen geven de connectoren van de systeemkaart weer. De volgende afbeeldingen geven de locatie van de
systeemkaart aan en bieden een visuele weergave van de installatieprocedure.

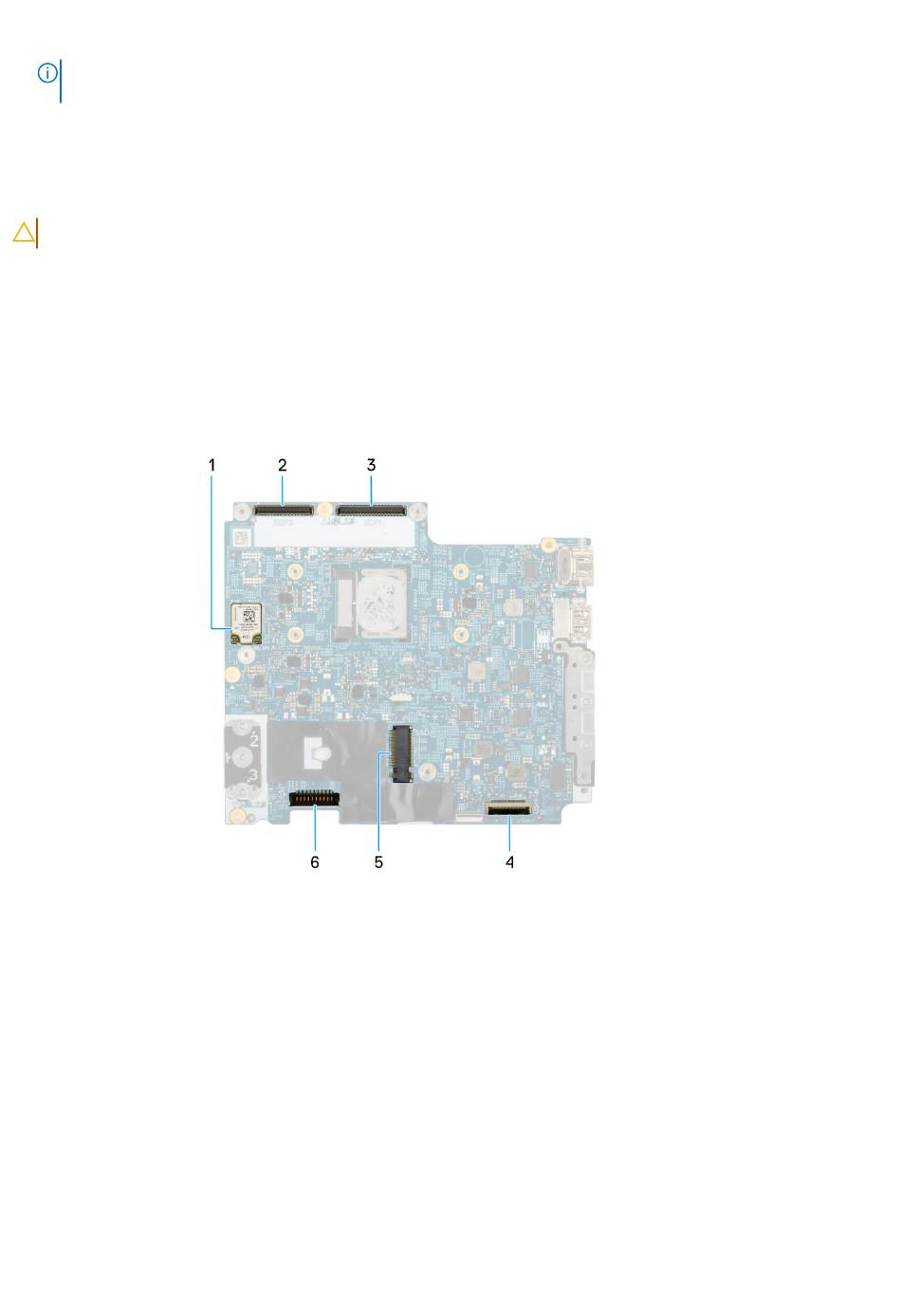

Afbeelding 50. Systeemkaartconnectors
1. Draadloze kaart (WLAN)
2. Kabelconnector van de camera
3. Beeldschermkabelconnector
4. Connector voor USH-kabel
5. Slot voor SSD
6. Connector van batterijkabel (BATT1)
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
