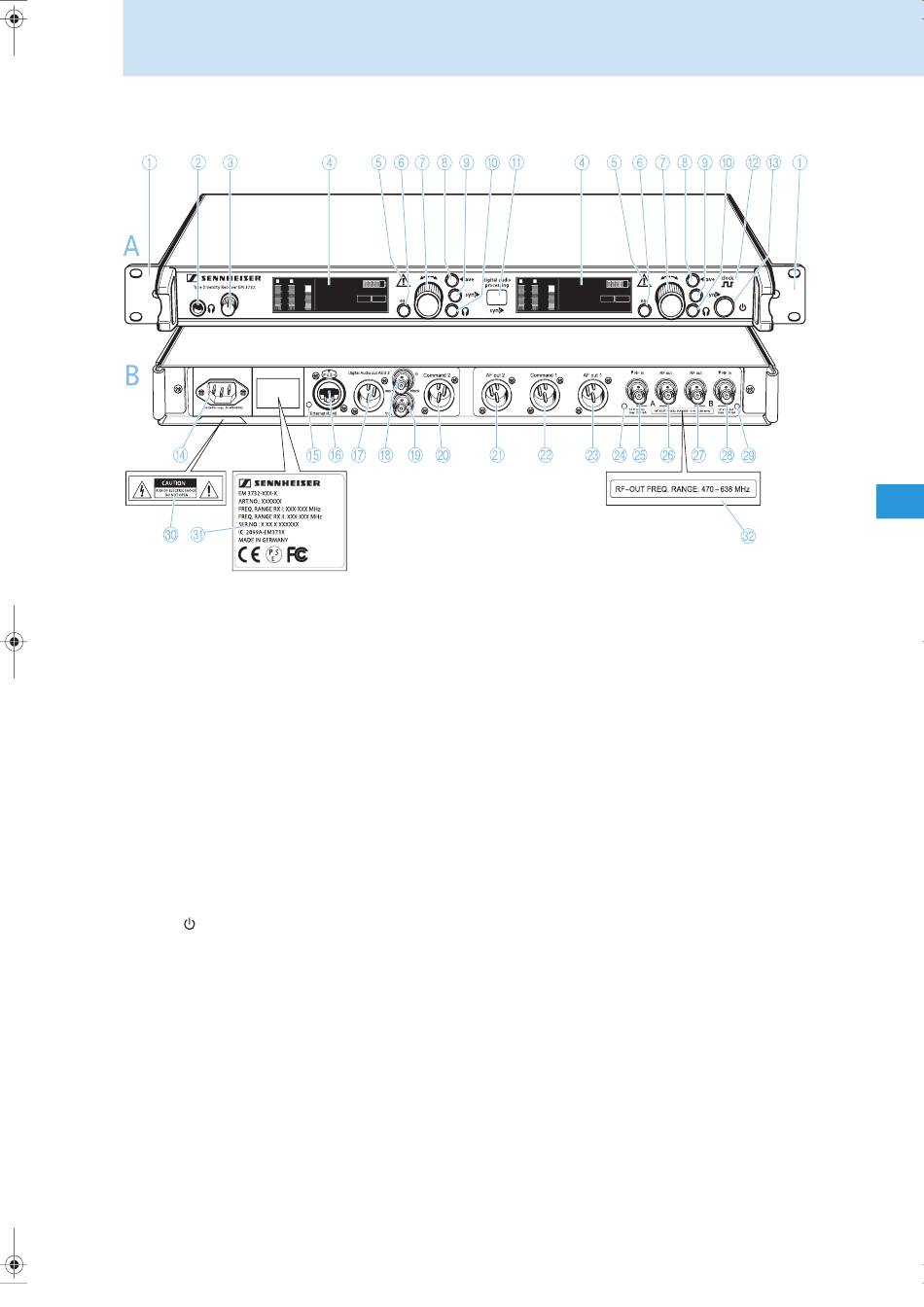

Vista general de los elementos de control
RF
A
B
300
PEAK
100
30
10
μV
A Vista frontal
1
Escuadras de montaje
2
Conjuntor hembra de 6,3 mm para auriculares
3
Regulador de volumen para auriculares
4
Pantalla (véase la página siguiente)
5
Indicador de advertencia de estado de fallo
6
Tecla esc, retroiluminada
7
Jog-dial
8
Tecla save, retroiluminada
9
Tecla sync, retroiluminada
0
Tecla de auriculares, retroiluminada
(no en el receptor simple EM 3731)
A
Interfaz infrarroja
B
Indicador de sincronización word-clock externa
C
Tecla
, retroiluminada
B Vista posterior
D
Clavija de red, 3 polos
E
LED de transmisión de datos LAN
F
Clavija RJ 45 para LAN
G
Conjuntor XLR-3 (male) para salida de audio
digital, digital-simétrica, AES3
Hembrilla BNC para entrada Word-Clock (75 Ω)
H
*) Las salidas de audio con el número "1" emiten en los receptores dobles la señal de audio del receptor
izquierdo (visto desde delante); las salidas de audio con el número "2" emiten la señal de audio del receptor
derecho.
All manuals and user guides at all-guides.com
% DEV
790.800
M
H
z
100
03.03
BANK
AF
COM
50
CH
10
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
Vista general de los elementos de control
RF
% DEV
790.800
A
B
M
H
300
PEAK
z
100
100
03.03
BANK
AF
COM
30
50
CH
10
μV
10
Hembrilla BNC para salida derivada Word-Clock (75 Ω)
Conjuntor XLR-3 (male) para salida Command 2*,
simétrica (sólo en receptores dobles EM 3732 Command)
conjuntor XLR-3 (male) para salida de audio AF out 2*,
simétrica (no en el receptor simple EM 3731)
Conjuntor XLR-3 (male) para salida Command 1*,
simétrica (sólo en receptores dobles EM 3732 Command)
Conjuntor XLR-3 (male) para salida de audio AF out 1*,
simétrica
LED de alimentación Booster de la entrada de antena A
Hembrilla BNC, entrada de antena A
(ANT A – RF in, DC OUT, 50 Ω)
Hembrilla BNC, salida de conexión en cascada A
(ANT A – RF out)
Hembrilla BNC, salida de conexión en cascada B
(ANT B – RF out)
Hembrilla BNC, entrada de antena B
(ANT B – RF in, DC OUT, 50 Ω)
LED de alimentación Booster de la entrada de antena B
Placa con aviso de riesgo
Placa de características
Placa con gama de frecuencia para conexión derivada
