Vue d'ensemble des éléments de commande
RF
A
B
300
PEAK
100
30
10
μV

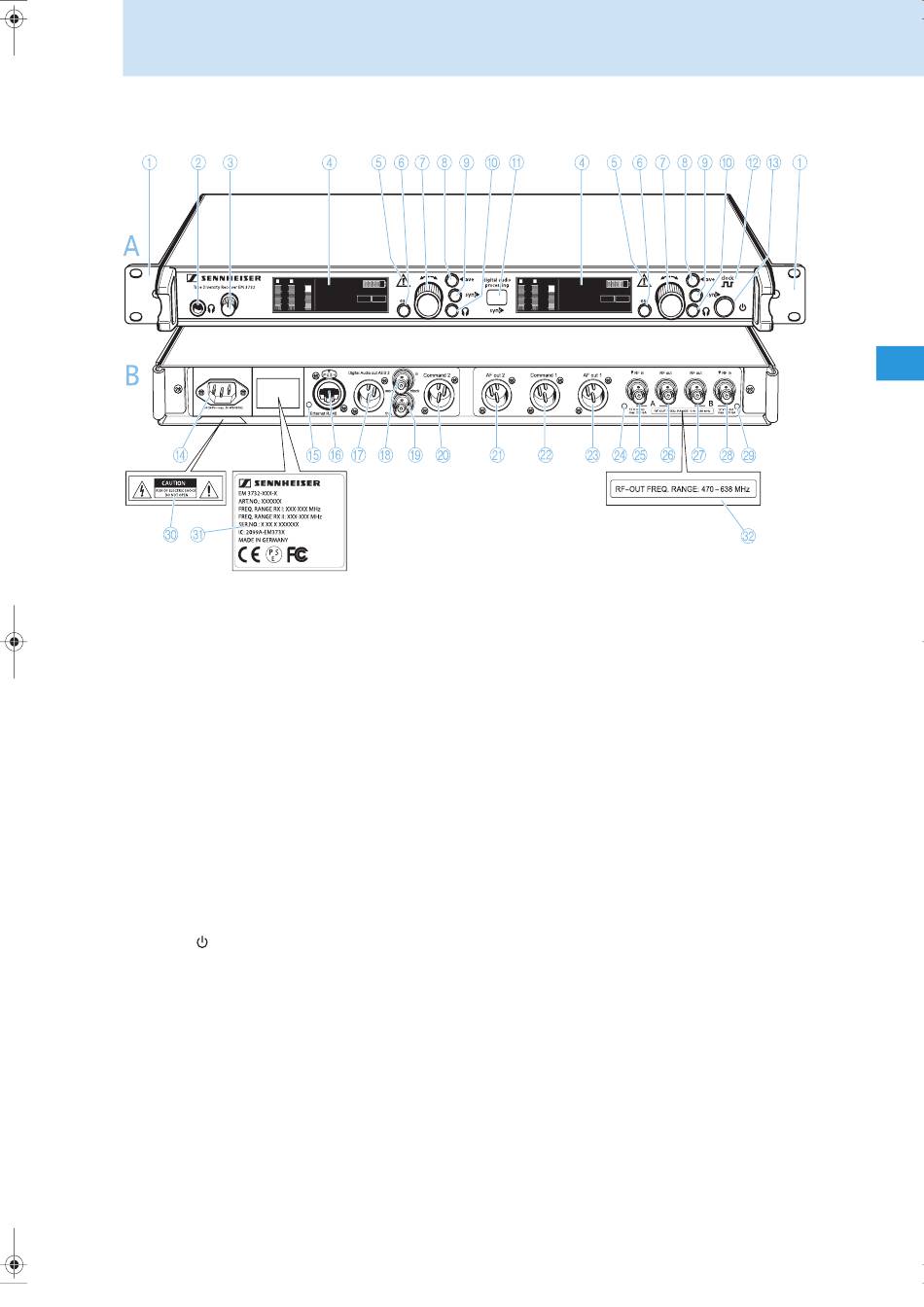

A Vue avant
1
Equerre de montage
2
Prise jack 6,3 mm pour casque
3
Réglage du volume sonore pour casque
4
Ecran (voir page suivante)
5
Voyant d'avertissement en cas de problème
6
Touche esc, rétroéclairée
7
Molette de sélection
8
Touche save, rétroéclairée
9
Touche sync, rétroéclairée
0
Touche casque, rétroéclairée
(sauf sur le récepteur simple EM 3731)
A
Interface infrarouge
B
Témoin de la synchronisation externe avec
l'horloge universelle
C
Touche
, rétroéclairée
B Vue arrière
D
Fiche secteur, 3 pôles
E
LED transmission des données par LAN
F
Prise RJ 45 pour LAN
G
Prise XLR 3 (mâle) pour sortie audio numérique,
numérique-symétrique, AES3
Prise BNC pour entrée d'horloge universelle (75 Ω)
H
*) Sur les récepteurs doubles, les sorties audio portant le numéro "1" émettent le signal audio du récepteur
gauche (vu de l'avant) ; les sorties audio portant le numéro "2" émettent le signal audio du récepteur droit.
All manuals and user guides at all-guides.com
% DEV
790.800
M
H
z
100
03.03
BANK
AF
COM
50
CH
10
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
Vue d'ensemble des éléments de commande
RF
% DEV
790.800
A
B
M
H
300
PEAK
z
100
100
03.03
BANK
AF
COM
30
50
CH
10
μV
10
Prise BNC pour sortie de bouclage d'horloge universelle
(75 Ω)
Prise XLR 3 (mâle) pour sortie Command 2*,
symétrique (uniquement pour les récepteurs doubles
EM 3732 Command)
Prise XLR 3 (mâle) pour sortie audio AF out 2*,
symétrique (sauf pour récepteurs simples EM 3731)
Prise XLR 3 (mâle) pour sortie Command 1*,
symétrique (uniquement pour les récepteurs doubles
EM 3732 Command)
Prise XLR 3 (mâle) pour sortie audio AF out 1*,
symétrique
LED alimentation "Booster" de l'entrée d'antenne A
Prise BNC, entrée d'antenne A
(ANT A – RF in, DC OUT, 50 Ω)
Prise BNC, sortie en cascade A
(ANT A – RF out)
Prise BNC, sortie en cascade B
(ANT B – RF out)
Prise BNC, entrée d'antenne B
(ANT B – RF in, DC OUT, 50 Ω)
LED alimentation "Booster" de l'entrée d'antenne B
Plaque indication des dangers
Plaque signalétique
Plaque avec plage de fréquences pour le bouclage
