Samenvatting van Inhoud voor Satel BE WAVE Smart HUB Plus

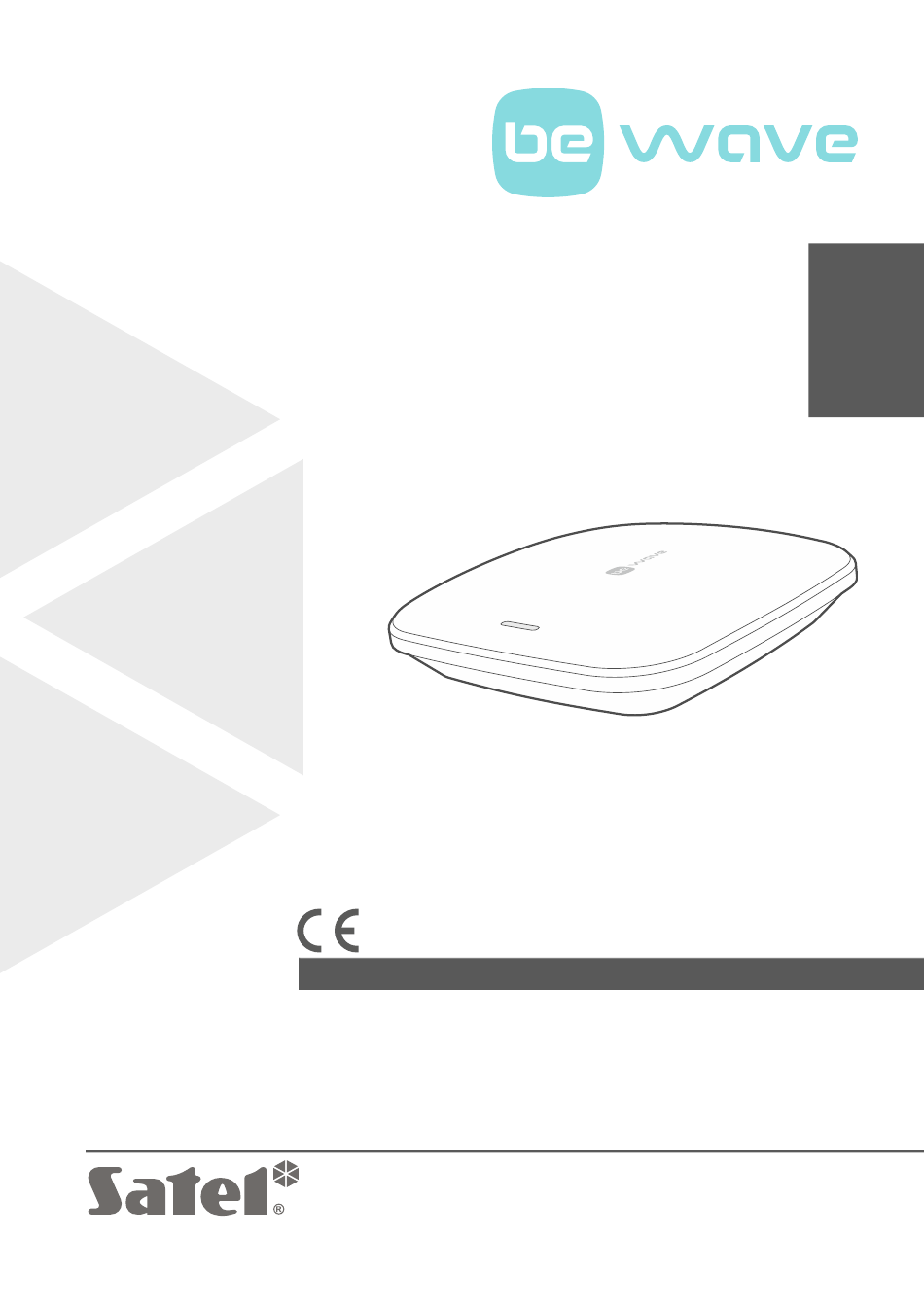

- Pagina 1 BE WAVE systeem controller Smart HUB Plus Smart HUB Firmware versie 1.00 smart_hub_nl 08/24 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLAND tel. +48 58 320 94 00 www.satel.pl...
- Pagina 2 Wisselstroom (AC). Voorafgaand aan de installatie, lees aandachtig de handleiding door. Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type Smart HUB Plus / Smart HUB voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce...
- Pagina 3 INHOUD 1. Introductie ......................... 5 2. Smart HUB Plus / Smart HUB-functies ................5 3. BE WAVE draadloze apparaten ..................6 Bewegingsdetector (APD-200) ..................6 Bewegingsdetector PET (APD-200 Pet) ..............7 Bewegingsdetector met camera (APCAM-200) ............8 Bewegingsdetector Plus (APMD-250) ................. 9 Bewegingsdetector voor buiten (AOD-210) ...............
- Pagina 4 Smart HUB Plus ● Smart HUB SATEL 4.4.2 De Bewegingsdetector voor buiten installeren ............ 37 Installatietips voor de Bewegingsdetector voor buiten ........37 De bewegingsdetector voor buiten monteren ............38 4.4.3 De gordijndetector installeren ................43 Installatietips voor de gordijndetector ..............43 De gordijndetector monteren ................
- Pagina 5 Smart HUB Plus ● Smart HUB SATEL Installatietips voor de Smart Knop ..............73 De Smart Knop monteren ................... 74 De Smart handzender toevoegen aan het systeem ..........74 5. TESTEN .......................... 74 De diagnose mode inschakelen ................75 6. Onderhoud ........................75 Firmware updaten .....................
- Pagina 6 Smart HUB Plus ● Smart HUB SATEL 8.15 Schemerdetector voor buiten (ADD-200) ..............91 8.16 Multi-sensor (ATPH-200) ................... 92 8.17 Buitensirene (ASP-200) ..................... 92 8.18 Binnensirene (ASP-215) .................... 93 8.19 Smart Zonwering schakelaar (ARSC-200) ..............93 8.20 Smart Thermostaat (ART-210) .................. 94 8.21 Smart power plug (ASW-200)..................
- Pagina 7 • Mogelijkheid om apparaten toe te wijzen aan 50 kamers. • Tot 50 gebruikers. • BE WAVE mobiele app om het systeem te beheren: – communicatie via het lokale netwerk of het maken van een verbinding via internet met behulp van de SATEL-server, – systeemprogrammering, – systeemcontrole, – systeemdiagnostiek, –...
- Pagina 8 Smart HUB Plus ● Smart HUB SATEL – IEEE 80.11 b/g/n (2,4 GHz) / IEEE 802.11 a/n (5 GHz) standaarden. • Ingebouwde mobiele module [Smart HUB Plus]: – werkend op de 2G- en 4G-netwerken, – Dual SIM ondersteuning. • Led indicatie.
- Pagina 9 Smart HUB Plus ● Smart HUB SATEL Bewegingsdetector PET (APD-200 Pet) Maakt gebruik van infrarood om beweging te detecteren. Het negeert beweging van huisdieren op de grond tot 20 kilo. • Detectie gebied: 14 m x 16 m, 83° (zie onderstaande afbeelding).
- Pagina 10 Smart HUB Plus ● Smart HUB SATEL Bewegingsdetector met camera (APCAM-200) Maakt gebruik van infrarood om beweging te detecteren. Het heeft een camera die foto's naar de app stuurt in geval van alarm of op verzoek van de gebruiker. • Detectie gebied: 15 m x 24 m, 90° (zie onderstaande afbeelding).
- Pagina 11 Smart HUB Plus ● Smart HUB SATEL Bewegingsdetector Plus (APMD-250) Maakt gebruik van infrarood en microgolven om beweging te detecteren. • Detectie gebied: 15 m x 24 m, 90° (zie onderstaande afbeelding). • Digitaal bewegingsdetectie algoritme voor beide detectoren. • Digitale temperatuur compensatie.
- Pagina 12 Smart HUB Plus ● Smart HUB SATEL Bewegingsdetector voor buiten (AOD-210) Maakt gebruik van infrarood en microgolven om beweging te detecteren. Het negeert beweging van huisdieren op de grond tot 20 kilo. De signaalgever is ontworpen voor installatie buitenshuis. • Detectie gebied: 16 m x 16 m, 90° (zie onderstaande afbeelding).
- Pagina 13 Smart HUB Plus ● Smart HUB SATEL • Sabotage beveiliging tegen het openen van de behuizing en verwijdering van het montage oppervlak. • Weerbestendige behuizing. Gordijndetector (ACD-220) Maakt gebruik van infrarood om beweging te detecteren in een gebied in de vorm van een gordijn.
- Pagina 14 Smart HUB Plus ● Smart HUB SATEL Gordijndetector voor buiten (AOCD-260) Maakt gebruik van infrarood en microgolven om beweging te detecteren in een gebied in de vorm van een gordijn. De signaalgever is ontworpen voor installatie buitenshuis. • Digitaal bewegingsdetectie algoritme voor beide detectoren.
- Pagina 15 Er kan een bedrade NC-detector op worden aangesloten (bijvoorbeeld een bedrade openingsdetector). De ingebouwde openingssensor kan worden uitgeschakeld. 3.9.4 waterdetector Het detecteert wateroverlast binnenshuis. U dient de FPX-1 sonde van SATEL te kopen. 3.9.5 Temperatuur sensor Het meet de luchttemperatuur. 3.10 Waterdetector (AFD-200) Het detecteert wateroverlast binnenshuis.
- Pagina 16 Smart HUB Plus ● Smart HUB SATEL 3.11 Rookmelder Plus (ASD-200) Het detecteert de aanwezigheid van rook of een snelle temperatuurstijging (vroege tekenen van brand). • Detectie van vuilophoping in de rookkamer. • Temperatuur meetbereik: 0°C...+55°C. • Led indicatie. • Ingebouwde sounder (alarm en signalering lege batterij).
- Pagina 17 Smart HUB Plus ● Smart HUB SATEL • Ingebouwde temperatuursensor (meetbereik: -20°C...+55°C). • Led indicatie. • Batterij status controle. • Weerbestendige behuizing. 3.15 Multi-sensor (ATPH-200) Het meet temperatuur, druk en vochtigheid. • Temperatuur sensor: – meetbereik: -10°C...+55°C, – meetnauwkeurigheid: ±0.2°C.
- Pagina 18 Smart HUB Plus ● Smart HUB SATEL • Sabotage beveiliging tegen het openen van de behuizing en verwijdering van het montage oppervlak. • Hoge mechanische sterkte van de behuizing. De sirenesignalering wordt gestart na een vertraging van maximaal 24 seconden.
- Pagina 19 Smart HUB Plus ● Smart HUB SATEL • Led indicatie. • Firmware beveiliging tegen overbelasting en oververhitting. 3.21 Smart 2-kanaals actor (ASW-210) Het schakelt maximaal twee 230 VAC elektrische apparaten in of uit. • 2 relais uitgangen: – Op afstand bediening, –...
- Pagina 20 BEWAVE_AP netwerk), AAN in blauw – controller is verbonden met een lokaal netwerk maar heeft geen toegang tot het internet of geen verbinding met de SATEL server, AAN in het groen – de controller is verbonden met het internet, knippert daarbij geel –...
- Pagina 21 Smart HUB Plus ● Smart HUB SATEL afb. 2 toont de binnenkant van de controller na het openen van de behuizing. sabotage beveiliging. poort voor voedingskabel. oplaadbare lithium-ion batterij (3,6 V / 3200 mAh). kunststof isolator plaatje (verwijder bij ingebruikname).
- Pagina 22 Smart HUB Plus ● Smart HUB SATEL • Het elektrische circuit waarop het apparaat dient te worden aangesloten, behoort correct gezekerd te zijn. • De draadloze BE WAVE apparaten die geïnstalleerd worden dienen binnen het bereik van de radiocommunicatie van de controller zijn. Houd hier rekening mee bij het kiezen van een installatieplaats voor de controller.
- Pagina 23 Smart HUB Plus ● Smart HUB SATEL 3. Boor gaten in de muur voor de pluggen. Gebruik altijd de juiste pluggen voor de juiste ondergrond (voor beton of bakstenen muren is anders dan voor gipswanden, etc.). 4. Voer de kabel(s) in door de opening van de behuizing (afb. 5).
- Pagina 24 Smart HUB Plus ● Smart HUB SATEL 7. Als er twee kaarten dienen te worden gebruikt, plaats dan de tweede mini SIM kaart in de SIM2-sleuf (afb. 8) [Smart HUB Plus]. 8. Als de controller dient te worden aangesloten op het bekabelde LAN-netwerk, sluit de kabel aan op de LAN-poort (afb.
- Pagina 25 Smart HUB Plus ● Smart HUB SATEL 9. Sluit de voedingskabel aan op de voedingskabelpoort in de controller (afb. 10) en zet de kabelbevestiging vast met schroeven (afb. 11).
- Pagina 26 Smart HUB Plus ● Smart HUB SATEL 10. Verwijder het kunststof isolator plaatje van de batterij (afb. 12). De controller wordt ingeschakeld (de led indicator van de controller begint te knipperen). 11. Sluit de behuizing en zet deze vast met schroeven (afb. 13).
- Pagina 27 Smart HUB Plus ● Smart HUB SATEL De controller toevoegen aan de BE WAVE app De BE WAVE app kan worden gedownload van "Google Play" (apparaten met een Android-systeem) of "App Store" (apparaten met een iOS-systeem). Vereiste Android- versie: 11 (of nieuwer). Vereiste iOS-versie: 11 (of nieuwer).
- Pagina 28 Smart HUB Plus ● Smart HUB SATEL 2. Tik op de controller (locatie) die u wilt toevoegen. Onderaan het scherm verschijnen verschillende knoppen. 3. Tik op Verbinden. Het scherm Nieuwe locatie - Locatie instellingen wordt weergegeven.
- Pagina 29 Smart HUB Plus ● Smart HUB SATEL 4. Voer de naam van de locatie in en selecteer een van de pictogrammen om de locatie weer te geven, tik vervolgens op Volgende. Het scherm Nieuwe locatie - Administrator account wordt weergegeven.
- Pagina 30 Smart HUB Plus ● Smart HUB SATEL 6. Selecteer de communicatiemethode die dient te worden gebruikt met de controller. Er wordt een nieuw scherm weergegeven. Configureer de instellingen voor de geselecteerde communicatiemethode en sla de instellingen op. U keert terug naar het scherm Nieuwe locatie - Communicatiemethodes.
- Pagina 31 Smart HUB Plus ● Smart HUB SATEL 7. Wanneer de app verbinding maakt met de controller via de geselecteerde communicatiemethode, wordt het beginscherm van de app weergegeven. U kunt het eerste BE WAVE apparaat toevoegen. Een BE WAVE apparaat toevoegen aan het systeem...
- Pagina 32 Smart HUB Plus ● Smart HUB SATEL 4.3.1 Het eerste BE WAVE apparaat toevoegen 1. Tik op de knop Apparaat toevoegen op het beginscherm. Op een nieuw scherm wordt u gevraagd om het apparaat in te schakelen. 2. Plaats de batterij, sluit de voeding aan, enzovoort (raadpleeg voor gedetailleerde informatie de secties over de installatie van specifieke apparaten) en tik vervolgens op Volgende.
- Pagina 33 Smart HUB Plus ● Smart HUB SATEL 3. Tik op het apparaat dat u wilt toevoegen. Er wordt een scherm met apparaat instellingen weergegeven (de schermafbeelding is een voorbeeld). 4. Configureer de apparaat instellingen (voer de naam in, wijs het apparaat toe aan een kamer en aan een groep, etc.) en tik vervolgens op Opslaan.
- Pagina 34 Smart HUB Plus ● Smart HUB SATEL 5. Tik op Meer toevoegen als u nog een apparaat wilt toevoegen of op Beëindig als u geen apparaten meer wilt toevoegen. 4.3.2 Een ander BE WAVE apparaat toevoegen Als u een ander BE WAVE apparaat wilt toevoegen, tikt u op het beginscherm: •...
- Pagina 35 Smart HUB Plus ● Smart HUB SATEL • Richt de detector niet rechtstreeks op zonlicht of op oppervlakken die zonlicht reflecteren (B). • Richt de detector niet op een raam, want dan kan hij beweging aan de buitenkant detecteren (C).
- Pagina 36 Smart HUB Plus ● Smart HUB SATEL 2. Druk op de vergrendelingen en beweeg de elektronicamodule naar beneden, haal hem vervolgens uit de behuizingsvoet (afb. 16). 3. Als de detector aan de muur bevestigd dient te worden, gebruik dan dubbelzijdige montagetape (afb.
- Pagina 37 Smart HUB Plus ● Smart HUB SATEL 4. Als de detector aan de muur dient te worden bevestigd met schroeven (afb. 18) of aan een beugel die aan de muur of het plafond is bevestigd (afb. 19): – Maak schroefgaten in de basis van de behuizing.
- Pagina 38 Smart HUB Plus ● Smart HUB SATEL...
- Pagina 39 Smart HUB Plus ● Smart HUB SATEL 5. Gebruik de rode draai knop op het deksel om de kruipzonebeveiliging in/uit te schakelen (niet van toepassing op de bewegingsdetector Pet). afb. 20 A – Kruipzone beveiligd. afb. 20 B – Kruipzone niet beschermd.
- Pagina 40 Smart HUB Plus ● Smart HUB SATEL De bewegingsdetector voor buiten monteren 1. Open de detector behuizing (afb. 21). 2. Verwijder de elektronische print (afb. 22). 3. Bevestig de basis van de behuizing met schroeven aan de muur (afb. 23), aan de...
- Pagina 41 Smart HUB Plus ● Smart HUB SATEL montage"). Gebruik altijd de juiste pluggen voor de juiste ondergrond (voor beton of bakstenen muren is anders dan voor gipswanden, etc.). Om te detecteren of de detector van het oppervlak/de beugel is verwijderd, dient de...
- Pagina 42 Smart HUB Plus ● Smart HUB SATEL 4. Bevestig de extra sabotageschakelaar: – Schroef de sabotage schakelaar op de houder (afb. 24-I), – Schroef de houder met de sabotageschakelaar op de basis van de behuizing (afb. 24-II). De afbeelding laat zien hoe u de sabotageschakelaar in een van de twee beschikbare posities bevestigt.
- Pagina 43 Smart HUB Plus ● Smart HUB SATEL Kogelgewricht montage Als de detector niet hoeft te detecteren of de beugel van het oppervlak wordt verwijderd, hoeft u de extra sabotageschakelaar niet te bevestigen (sla de stappen voor het installeren ervan over).
- Pagina 44 Smart HUB Plus ● Smart HUB SATEL...
- Pagina 45 Smart HUB Plus ● Smart HUB SATEL 4.4.3 De gordijndetector installeren Installatietips voor de gordijndetector • De detector dient binnen geïnstalleerd te worden in ruimten met een normale luchtvochtigheid. • Installeer de detector niet buiten (A). • Richt de detector niet rechtstreeks op zonlicht of op oppervlakken die zonlicht reflecteren.
- Pagina 46 Smart HUB Plus ● Smart HUB SATEL 2. Als de detector op het oppervlak dient te worden gemonteerd met dubbelzijdige montagetape (afb. 27): – Plak de tape op de basis van de behuizing. – Plak de basis van de behuizing vast aan het oppervlak.
- Pagina 47 Smart HUB Plus ● Smart HUB SATEL – Bevestig de basis van de behuizing aan het oppervlak met schroeven (afb. 28). Als de detector verwijdering van het oppervlak dient te detecteren, gebruik dan de schroeven. De detector dient verwijdering van het oppervlak te detecteren om te voldoen aan de vereisten conform de EN 50131 grade 2.
- Pagina 48 Smart HUB Plus ● Smart HUB SATEL 3. Bevestig de basis van de behuizing aan de muur (afb. 31) of aan de beugel aan de muur (afb. 32). De muurpluggen die bij de detector worden geleverd, zijn bedoeld voor beton of baksteen.
- Pagina 49 Smart HUB Plus ● Smart HUB SATEL 6. Sluit de behuizing. 4.4.5 De Glasbreukdetector installeren Installatietips voor de Glasbreukdetector • De detector dient binnen geïnstalleerd te worden in ruimten met een normale luchtvochtigheid. • Installeer de detector niet buiten. • Richt de microfoon van de detector op de te beschermen ruit – de beste plaats om de detector te monteren is de muur tegenover de te beschermen ruit.
- Pagina 50 Smart HUB Plus ● Smart HUB SATEL 1. Open de detector behuizing (afb. 33). Het gereedschap om de behuizing openen, welke in de afbeelding wordt getoond, wordt bij de detector meegeleverd. 2. Als de detector op het oppervlak dient te worden gemonteerd met dubbelzijdige montagetape (afb.
- Pagina 51 Smart HUB Plus ● Smart HUB SATEL – Boor gaten in het oppervlak voor de pluggen. De muurpluggen die bij de detector worden geleverd, zijn bedoeld voor beton of baksteen. Gebruik voor andere soorten oppervlakken (gipsplaten, piepschuim) andere geschikte pluggen.
- Pagina 52 Smart HUB Plus ● Smart HUB SATEL Openingsdetector / Tril- en Openingsdetector • Installeer de detector op het raam-/deurkozijn (vast oppervlak). Installeer de melder in het bovenste deel van het kozijn. Dit vermindert het risico op waterschade van de detector wanneer het raam gekanteld of geopend is.
- Pagina 53 Smart HUB Plus ● Smart HUB SATEL – Plak de basis van de behuizing vast aan het oppervlak. 5. Als de detector op het oppervlak wordt gemonteerd met schroeven: – Plaats de behuizing tegen het oppervlak en teken de locaties af van de montage gaten.
- Pagina 54 Smart HUB Plus ● Smart HUB SATEL 7. Tril- en openingsdetector: – Als u een bedrade NC-detector aansluit, schroeft u de draden van de detector op de COM- en M1-polen op de elektronicaprint. – Als u de ingebouwde openingssensor wilt uitschakelen, gebruik dan een draad om de M2 en COM aansluitingen met elkaar te verbinden.
- Pagina 55 Smart HUB Plus ● Smart HUB SATEL 9. Start de BE WAVE app en voeg de detector toe aan het systeem. Plaats de batterij in de detector wanneer er een verzoek wordt weergegeven om het apparaat in te schakelen. 10. Sluit de behuizing.
- Pagina 56 Smart HUB Plus ● Smart HUB SATEL 3. Sluit de behuizing van de detector (let op: het deksel past maar in één positie) en zet het vast met een schroef (afb. 44). 4. Plaats de detector op de vloer in het geselecteerde gebied.
- Pagina 57 Smart HUB Plus ● Smart HUB SATEL Uitleg voor figuren A en B: woonkamer. slaapkamer. hal, lobby, etc. keuken. kelder. primaire locatie voor installatie van de detector. additionele locatie voor installatie van de detector. De Rookmelder Plus / Rookmelder Pro monteren De afbeeldingen tonen de Rookmelder Plus.
- Pagina 58 Smart HUB Plus ● Smart HUB SATEL – Boor gaten in het plafond voor de pluggen. De muurpluggen die bij de detector worden geleverd, zijn bedoeld voor beton of baksteen. Gebruik voor andere soorten oppervlakken (gipsplaten, piepschuim) andere geschikte pluggen.
- Pagina 59 Smart HUB Plus ● Smart HUB SATEL 1. Draai de behuizing tegen de klok in (afb. 50) en verwijder deze (afb. 51). 2. Als de detector aan de muur bevestigd dient te worden, gebruik dan dubbelzijdige montagetape (afb. 52): – plak de tape op de basis van de behuizing.
- Pagina 60 Smart HUB Plus ● Smart HUB SATEL 6. Druk op de test / reset knop (afb. 54). Kort daarna wordt er een alarm worden gegenereerd. Het alarm wordt gesignaleerd door de detector (continu geluid, led indicator AAN). U ontvangt een melding van de BE WAVE-app.
- Pagina 61 Smart HUB Plus ● Smart HUB SATEL 4. Plaats de detector tegen het oppervlak en markeer de locatie van de montagegaten. 5. Boor gaten in het oppervlak voor de pluggen. Gebruik altijd de juiste pluggen voor de juiste ondergrond (voor beton of bakstenen muren is anders dan voor gipswanden, etc.).
- Pagina 62 Smart HUB Plus ● Smart HUB SATEL 1. Open de detector behuizing (Fig. 58). Het gereedschap om de behuizing openen, welke in de afbeelding wordt getoond, wordt bij de detector meegeleverd. 2. Als de detector op het oppervlak dient te worden gemonteerd met dubbelzijdige montagetape (afb.
- Pagina 63 Smart HUB Plus ● Smart HUB SATEL – Boor gaten in het oppervlak voor de pluggen. De muurpluggen die bij de detector worden geleverd, zijn bedoeld voor beton of baksteen. Gebruik voor andere soorten oppervlakken (gipsplaten, piepschuim) andere geschikte pluggen.
- Pagina 64 Smart HUB Plus ● Smart HUB SATEL 6. Bevestig de basis van de behuizing aan de muur met schroeven. Als de sirene verwijdering oppervlak dient detecteren, bevestig sabotagebeveiligingselement. 7. Plaats de elektronische module terug in de behuizing. 8. Sluit de batterijhouder aan op de printplaat (afb. 63).
- Pagina 65 Smart HUB Plus ● Smart HUB SATEL 2. Til het deksel op en verwijder het (afb. 64). 3. Houd de behuizing tegen de muur aan en teken de boorgaten af (afb. 65). Als de sirene verwijdering van het oppervlak dient te detecteren, markeer dan de locatie van het gat in het sabotagebeveiligingselement (gemarkeerd met het symbool in de afbeelding).
- Pagina 66 Smart HUB Plus ● Smart HUB SATEL Beschrijving van de Smart Zonwering schakelaar knop gebruikt om: – de controller registreren in het systeem – druk op terwijl u de controller toevoegt aan het systeem, – registratie blokkeren/deblokkeren – 10 seconden ingedrukt houden om de...
- Pagina 67 Smart HUB Plus ● Smart HUB SATEL • Gebruik draden met een doorsnede van 0,5 mm-0,75 mm om de drukknop/schakelaar aan te sluiten. De Smart Zonwering schakelaar monteren 1. Koppel de voeding af van het circuit waarop de controller aangesloten is.
- Pagina 68 Smart HUB Plus ● Smart HUB SATEL • Voordat u de oude thermostatische kop verwijdert, dient u deze een paar keer van de minimale naar de maximale stand en terug draaien. Schroef de oude thermostaat los als deze in de maximumstand staat. Wanneer de thermostaat wordt verwijderd, dient de kraan pin volledig uitgeschoven te zijn.
- Pagina 69 Smart HUB Plus ● Smart HUB SATEL 5. Druk op de knop (afb. 70). De Smart Thermostaat wordt gekalibreerd. Montage op een M30x1,5 mm kraan 1. Plaats de Smart Thermostaat op de kraan (afb. 71). 2. Plaats de Smart Thermostaat op de kraan (afb. 72).
- Pagina 70 Smart HUB Plus ● Smart HUB SATEL 3. Als de Smart Thermostaat losjes op de kraan zit, gebruikt u de reduceerring. Schroef de Smart Thermostaat los, plaats de reduceerring in de flens (afb. 73) en herhaal vervolgens punt 1 en 2.
- Pagina 71 Smart HUB Plus ● Smart HUB SATEL 2. Plaats de Smart Thermostaat op de kraan (afb. 77). 3. Draai de Smart Thermostaat op de adapter vast (afb. 78). 4. Als de Smart Thermostaat losjes op de kraan zit, gebruikt u de reduceerring. Schroef de Smart Thermostaat los, plaats de reduceerring in de flens (afb.
- Pagina 72 Smart HUB Plus ● Smart HUB SATEL 3. Plaats de Smart Thermostaat op de kraan (afb. 83). 4. Draai de Smart Thermostaat op de adapter vast (afb. 84). 5. Als de Smart Thermostaat losjes op de kraan zit, gebruikt u de reduceerring. Schroef de Smart Thermostaat los, plaats de reduceerring in de flens (afb.
- Pagina 73 Smart HUB Plus ● Smart HUB SATEL 2. Plaats de Smart Thermostaat op de kraan (afb. 86). 3. Draai de Smart Thermostaat op de adapter vast (afb. 87). 4. Als de Smart Thermostaat losjes op de kraan zit, gebruikt u de reduceerring. Schroef de Smart Thermostaat los, plaats de reduceerring in de flens (afb.
- Pagina 74 Smart HUB Plus ● Smart HUB SATEL Beschrijving van de Smart 2-kanaals actor knop gebruikt om: – de controller registreren in het systeem – druk op terwijl u de controller toevoegt aan het systeem, – registratie blokkeren/deblokkeren – 10 seconden ingedrukt houden om de...
- Pagina 75 Smart HUB Plus ● Smart HUB SATEL • Het elektrische circuit waarop het apparaat dient te worden aangesloten, behoort correct gezekerd te zijn. • Installeer de controller in een elektrische aansluitdoos (een diepe aansluitdoos met een diameter van minstens 60 mm).
- Pagina 76 Smart HUB Plus ● Smart HUB SATEL De Smart Knop monteren 1. Open de Smart Knop behuizing (afb. 90). 2. Plak de dubbelzijdige montagetape op de basis van de behuizing. 3. Plak de basis van de behuizing op het oppervlak.
- Pagina 77 Smart HUB Plus ● Smart HUB SATEL geactiveerd is mag er geen bewegend object in het detectiegebied van de radar detector zijn, omdat dit een juiste kalibratie van de detector verhindert. De diagnose mode inschakelen 1. Tik op het icoon.
- Pagina 78 Smart HUB Plus ● Smart HUB SATEL De BE WAVE app laat u weten dat de oplaadbare batterij bijna leeg is. De batterij dient dan zo snel mogelijk te worden vervangen. 1. Schakel de diagnosemodus in de BE WAVE app in.
- Pagina 79 Smart HUB Plus ● Smart HUB SATEL De batterij in de buitensirene vervangen De nieuwe batterij dient te worden geïnstalleerd zoals hieronder wordt beschreven, om zo de batterij initialisatie procedure te kunnen uitvoeren. De vereiste stroomvoorziening parameters zijn alleen mogelijk met een juist geïnitialiseerde batterij.
- Pagina 80 Smart HUB Plus ● Smart HUB SATEL De figuren tonen de Rookmelder Plus. 1. Schakel de diagnosemodus in de BE WAVE app in. 2. Verwijder de borgschroef van het deksel en open de behuizing van de detector. 3. Verwijder de batterij.
- Pagina 81 Smart HUB Plus ● Smart HUB SATEL 8. Reinig met een zachte borstel of perslucht het labyrint in het deksel en de basis van de rookkamer. Let op de uitsparingen waar leds worden geïnstalleerd. 9. Plaats het deksel van de rookkamer terug.
- Pagina 82 Smart HUB Plus ● Smart HUB SATEL 7. Handmatige bediening van de apparaten Handmatige bediening van de smart Thermostaat led display. knop. 7.1.1 Led display Normaal staat het scherm uit. Raak de knop aan (afb. 70) om het display in te schakelen.
- Pagina 83 Smart HUB Plus ● Smart HUB SATEL lege batterijen (batterijspanning lager dan 2,3 V). Vervang de batterijen. vorst beveiliging is ingeschakeld. warmte boost is ingeschakeld (getal aan het einde is het aantal minuten dat nog rest tot het einde van de functie). Als de warmteverhoging dient te stoppen, houdt de knop dan 3 seconden ingedrukt.
- Pagina 84 Smart HUB Plus ● Smart HUB SATEL Deze functie is niet beschikbaar wanneer de ECO-bedrijfsmodus is ingeschakeld. Wijzig eerst de bedrijfsmodus en vervolgens de temperatuur. 1. Druk op de knop om het display in te schakelen. 2. Druk op de knop om de huidige ingestelde temperatuur weer te geven.
- Pagina 85 Smart HUB Plus ● Smart HUB SATEL 10 seconden ingedrukt houden – blokkeer/deblokkeer de mogelijkheid om de stekker aan het systeem toe te voegen. 8. Specificaties Smart HUB Plus / Smart HUB Werking frequentieband ............... 868.0 MHz - 868.6 MHz Draadloos communicatiebereik (in open veld) ............
- Pagina 86 Afmetingen ....................62 x 137 x 42 mm Gewicht ..........................132 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type APD-200 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce Bewegingsdetector PET (APD-200 Pet) Werking frequentieband ...............
- Pagina 87 Afmetingen ..................... 62 x 137 x 43 mm Gewicht ..........................159 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type APCAM- 200 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce Bewegingsdetector Plus (APMD-250) Werking frequentieband ...............
- Pagina 88 Afmetingen ....................62 x 137 x 42 mm Gewicht ..........................152 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type APMD-250 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce Bewegingsdetector voor buiten (AOD-210) Werking frequentieband ...............
- Pagina 89 Afmetingen ..................... 20 x 102 x 25 mm Gewicht ..........................43 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type ACD-220 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce Gordijndetector voor buiten (AOCD-260) Werking frequentieband ...............
- Pagina 90 Smart HUB Plus ● Smart HUB SATEL Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type AOCD-260 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce Glasbreukdetector (AGD-200) Werking frequentieband ...............
- Pagina 91 Dit bereik is alleen ter referentie. Test het werkelijke bereik wanneer u de detector monteert. Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type AXD-200 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce...
- Pagina 92 Afmetingen behuizing ..................ø108 x 61 mm Gewicht ..........................172 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type ASD-200 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce 8.13 Rookmelder Pro (ASD-250)
- Pagina 93 Afmetingen ......................ø108 x 54 mm Gewicht ..........................153 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type ACMD-200 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce 8.15 Schemerdetector voor buiten (ADD-200)
- Pagina 94 Afmetingen ....................58 x 115 x 34 mm Gewicht ..........................95 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type ADD-200 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce 8.16 Multi-sensor (ATPH-200)
- Pagina 95 Afmetingen ....................148 x 254 x 64 mm Gewicht ..........................762 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type ASP-200 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce 8.18 Binnensirene (ASP-215)
- Pagina 96 Afmetingen ...................... 47 x 47 x 22 mm Gewicht ..........................41 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type ARSC-200 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce 8.20 Smart Thermostaat (ART-210)
- Pagina 97 ASW-200 E ........................ 60 g ASW-200 F ........................ 61 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type ASW-200 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce 8.22 Smart 2-kanaals actor (ASW-210)
- Pagina 98 Afmetingen ...................... 37 x 66 x 14 mm Gewicht ..........................25 g Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type APT-210 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.pl/ce 8.24 Smart knop (APB-210)
