SATEL

• Het elektrische circuit waarop het apparaat dient te worden aangesloten, behoort correct

gezekerd te zijn.

• Installeer de controller in een elektrische aansluitdoos (een diepe aansluitdoos met een

diameter van minstens 60 mm).

• Gebruik voor het aansluiten van de draden schroefklemmenblokken, lasdoppen, enz.

• Op de relaisuitgang kunt u een 230 VAC-apparaat aansluiten met een stroomverbruik tot

5 A.

• Op de stuuringang kunt u een drukknop of schakelaar aansluiten.

• Gebruik draden met een doorsnede van 0,5 mm-0,75 mm

aan te sluiten.

Het Smart 2-kanaals actor monteren

1. Koppel de voeding af van het circuit waarop de controller aangesloten is.

2. Open de aansluitdoos (schakelaar / wcd) waar de controller in geïnstalleerd gaat worden.

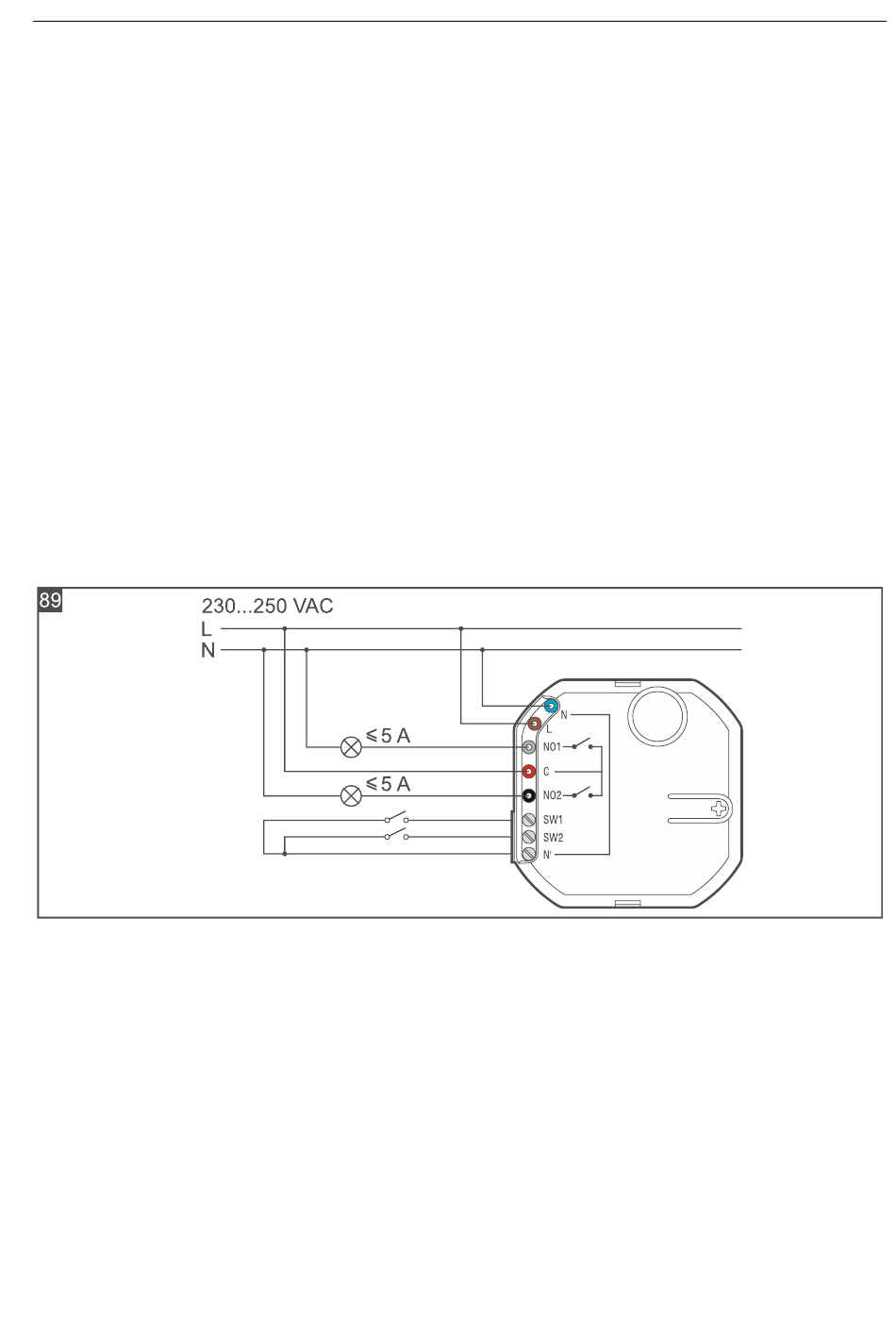

3. Sluit de regelaar aan op het 230 VAC voedingscircuit (afb. 89):

– bruine draad [L] naar fasedraad.

– blauwe draad [N] naar neutrale draad.

4. Sluit de relaisuitgangen draden van de controller aan op de draden van de elektrische

circuits die door de controller dienen te worden aangestuurd (afb. 89).

5. Sluit de drukknoppen/schakelaars aan op de ingangen van de controller (afb. 89).

6. Plaats de controller in de elektrische aansluitdoos. Zorg ervoor dat de elektrische draden

achter de controller zitten.

7. Zet voeding op het circuit waarop de repeater aangesloten is.

8. Start de BE WAVE-app en voeg de controller toe aan het systeem. Wanneer er een

verzoek wordt weergegeven om het apparaat in te schakelen, drukt u op de knop met het

+-symbool op de behuizing (afb. 88).

9. Sluit de aansluitdoos.

• De Smart Knop dient binnen geïnstalleerd te worden met een normale luchtvochtigheid.

• Installeer de Smart Knop niet buitenshuis.

Smart HUB Plus ● Smart HUB

om de drukknop/schakelaar
