72
Beschrijving van de Smart 2-kanaals actor
knop gebruikt om:
– de controller registreren in het systeem – druk op terwijl u de controller toevoegt aan
het systeem,
– registratie blokkeren/deblokkeren – 10 seconden ingedrukt houden om de
mogelijkheid
blokkeren/deblokkeren.

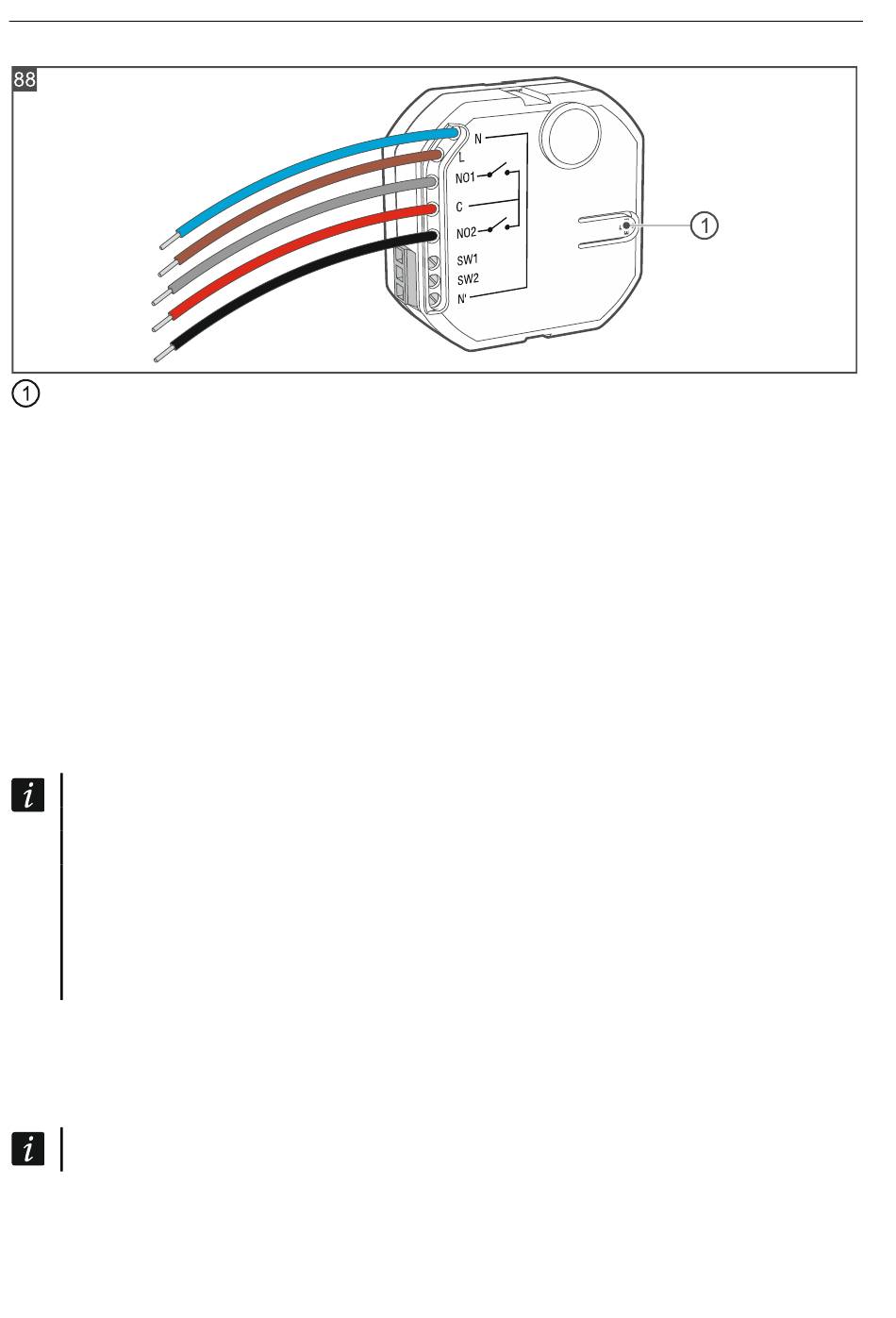

Bekabeling
N [blauw]
- voor het aansluiten van de 230 VAC Nul draad.
L [bruin]
- voor het aansluiten van de 230 VAC fase draad.
NO1 [grijs]
- NO contact van relais uitgang 1 (Normaal is deze losgekoppeld van het
NO2 [zwart]
- NO contact van relais uitgang 2 (normaal is deze losgekoppeld van het
C [ROOD]
- gemeenschappelijk contact C van de relais uitgangen.
Gezien het specifieke karakter van draadloze communicatie, is het niet aan te bevelen
dat de controller gebruikt wordt in toepassingen, waarbij snel overschakelen van de
uitgangsstatus noodzakelijk is.
Het gebruik van de relaisuitgangen voor het frequent (meer dan eens per 10
seconden) schakelen van capacitieve belastingen, bijv. voedingen voor ledverlichting,
ledlampen, enz. wordt niet aanbevolen.
Sluit niet meer dan één voeding voor led verlichting aan op de relaisuitgang.
Beschrijving van de aansluitingen
SW1
- stuuringang 1.
SW2
- stuuringang 2.
N'
- voor het aansluiten van 230 VAC voeding Nul draad.
De ingangen van de controller zijn niet galvanisch gescheiden.
Installatietips voor het Smart 2-kanaals actor
• De controller dient binnen geïnstalleerd te worden, in ruimtes met een normale
luchtvochtigheid.
Smart HUB Plus ● Smart HUB
om
de
controller
gemeenschappelijke contact C – geleidt geen elektriciteit).
gemeenschappelijke contact C – geleidt geen elektriciteit).
toe
te
voegen
aan
het
systeem
SATEL
te
