SATEL
montage"). Gebruik altijd de juiste pluggen voor de juiste ondergrond (voor beton of
bakstenen muren is anders dan voor gipswanden, etc.).

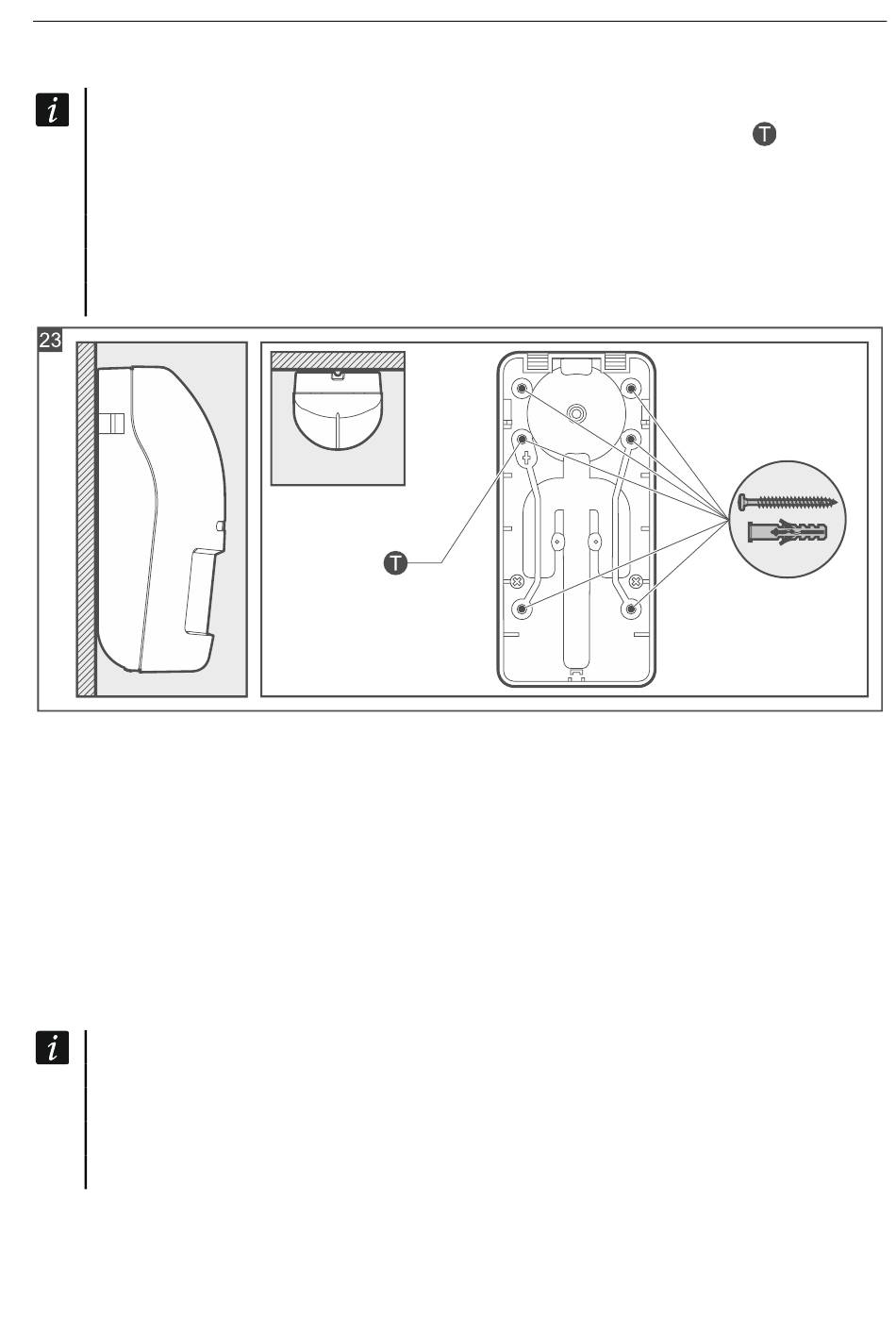

Om te detecteren of de detector van het oppervlak/de beugel is verwijderd, dient de
schroef op zijn plaats worden vastgedraaid die is gemarkeerd met het
de afbeelding.
De detector dient verwijdering van het oppervlak/de beugel te detecteren om te
voldoen aan de EN 50131 grade 2.
De beugels worden apart verkocht. De BRACKET C-beugel set bestaat uit de
hoekbeugel en de kogelbeugel.
4. Plaats de elektronicamodule in de behuizingsvoet en zet hem vast met schroeven.
5. Als u de detector op een beugel heeft gemonteerd en een extra sabotageschakelaar heeft
gebruikt (vereiste EN 50131 Grade 2):
– Schroef de draden van de sabotageschakelaar op de TMP-polen (zwarte draad op het
ene aansluitpunt, blauwe draad op het andere),
– Verwijder de jumper van de pinnen onder de aansluitklemmen.
6. Start de BE WAVE app en voeg de detector toe aan het systeem. Plaats de batterij in de
detector wanneer er een verzoek wordt weergegeven om het apparaat in te schakelen.
Zet de batterij vast met de meegeleverde clip.
7. Sluit de behuizing en schroef deze dicht.
Hoekbeugel montage
Als de detector niet hoeft te detecteren of de beugel van het oppervlak wordt
verwijderd, hoeft u de extra sabotageschakelaar niet te bevestigen (sla de stappen
voor het installeren ervan over).
De detector dient verwijdering van de beugel van het oppervlak detecteren om te
voldoen aan EN 50131 Grade 2.
1. Plaats de hoekbeugel tegen de muur en teken de locaties af van de montage gaten.
2. Boor gaten in het oppervlak voor de pluggen. Gebruik altijd de juiste pluggen voor de
juiste ondergrond (voor beton of bakstenen muren is anders dan voor gipswanden, etc.).
3. Bevestig de hoekbeugel aan het oppervlak met schroeven.
Smart HUB Plus ● Smart HUB
39
symbool in
