Openingsdetector / Tril- en Openingsdetector
• Installeer de detector op het raam-/deurkozijn (vast oppervlak). Installeer de melder in het
bovenste deel van het kozijn. Dit vermindert het risico op waterschade van de detector
wanneer het raam gekanteld of geopend is.
• Installeer de magneet op het raam/de deur (bewegend oppervlak).
• Installeer de detector niet op ferromagnetische oppervlakken of in de buurt van sterke
magnetische of elektrische velden.
Tril- en openingsdetector
• Gebruik draden met een doorsnede van 0,5-0,75 mm
sluiten. De lengte van de kabel mag niet langer zijn dan 3 m.
De Multifunctionele detector monteren
In de afbeeldingen is de detector verticaal gemonteerd, maar hij kan in elke positie
worden gemonteerd (zonder effect op de werking).

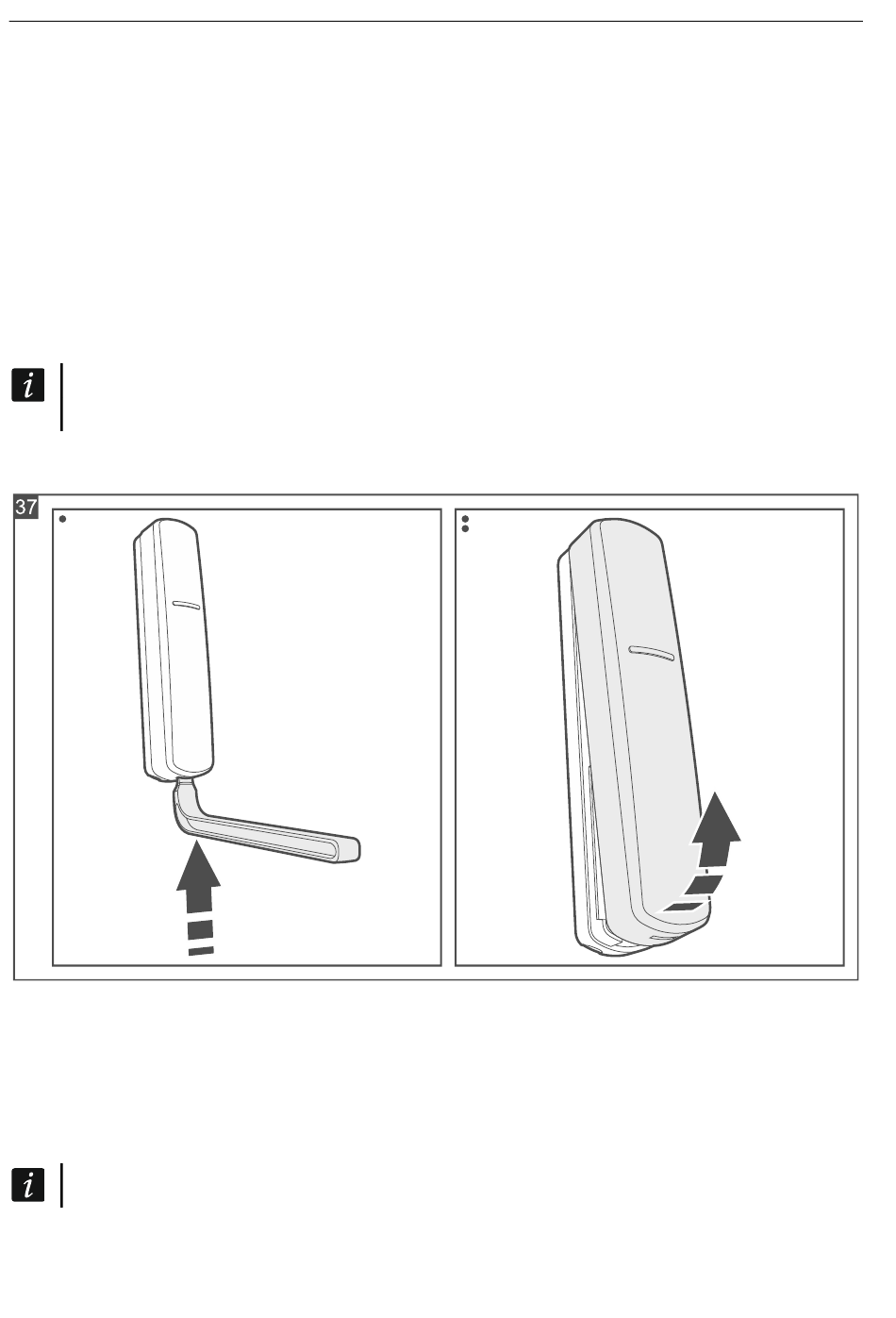

1. Open de detector behuizing (Fig. 37). Het gereedschap om de behuizing openen, welke
in de afbeelding wordt getoond, wordt bij de detector meegeleverd.
2. Tril- en openingsdetector. Als er een bedrade NC-detector aangesloten dient te worden:
– Maak een gat in de behuizing voor de bekabeling.
– Voer de detectorkabel door de opening in.
3. Waterdetector:
– Maak een gat in de behuizing voor de bekabeling.
– Voer de kabel van de FPX-1 watersonde door de opening.
De FPX-1 waterdetectorsonde is apart verkrijgbaar.
4. Als de detector op het oppervlak dient te worden gemonteerd met dubbelzijdige
montagetape (afb. 38):
– Plak de tape op de basis van de behuizing.
Smart HUB Plus ● Smart HUB
2
om de buitendetector aan te
