Verwijder deze braam af en toe met een vijl die
u langs de voorrand haalt. Dit verbetert het
maaien.
Na langdurig gebruik zal er uiteindelijk aan beide
uiteinden van het ondermes een groef ontstaan.
Deze groeven moet u afronden of gelijk vijlen
met de snijrand van het ondermes ten behoeve
van een soepele werking.
Contact tussen snijplaat en
messenkooi afstellen
Volg deze procedure bij de eerste instelling van het
maaidek en na het slijpen, wetten of demonteren van
de messenkooi. Dit is geen instelling die dagelijks
moet worden uitgevoerd.
1.
Plaats het maaidek op een vlak, horizontaal
oppervlak.
2.
Kantel het maaidek zodat u bij het ondermes en
de messenkooi kunt komen.
Opmerking:
Zorg ervoor dat de moeren op het
achtereind van de stelbouten van het ondermes
niet op het werkvlak rusten
3.
Draai de messenkooi zodanig dat 1 mes de rand
van het ondermes kruist tussen de eerste en
de tweede boutkop van het ondermes aan de
rechterkant van de maai-eenheid.
4.
Breng een merkteken aan op het mes op de
plaats waar dit de rand van het ondermes kruist.
Opmerking:
Dit maakt latere instellingen
eenvoudiger.
5.
Plaats een vulplaat of voelermaat van 0,05 mm
tussen het mes en de rand van het ondermes op
het punt dat in stap
6.
Draai aan de rechterstelbout van de snijbalk
(Figuur
11) tot u een lichte druk (weerstand)
voelt als u de vulplaat heen en weer schuift.
Verwijder de vulplaat.
7.
Voor de linkerzijde van de maai-eenheid draait u
de messenkooi langzaam tot het dichtstbijzijnde
mes de rand van het ondermes kruist tussen de
eerste en de tweede boutkop.
8.
Herhaal stap
4
tot en met
van de maai-eenheid en de linkerstelbout van
de snijbalk.
9.
Herhaal stap
5
en
de contactpunten aan de linker- en rechterkant
van het maaidek.
10.
Om een licht contact tussen het ondermes en
de messenkooi te verkrijgen, dient u elk van
de stelbouten van de snijbalk 3 klikstanden
rechtsom te draaien.
(Figuur
10).
4
gemerkt is.
6
voor de linkerzijde
6
totdat er een lichte druk is bij
Opmerking:
de snijbalk beweegt het ondermes 0,018 mm.
Draai de stelbouten niet te vast aan.
Stelbout rechtsom draaien: de rand van het
ondermes beweegt naar de messenkooi toe.
Stelbout linksom draaien: de rand van het
ondermes beweegt van de messenkooi af.
11.

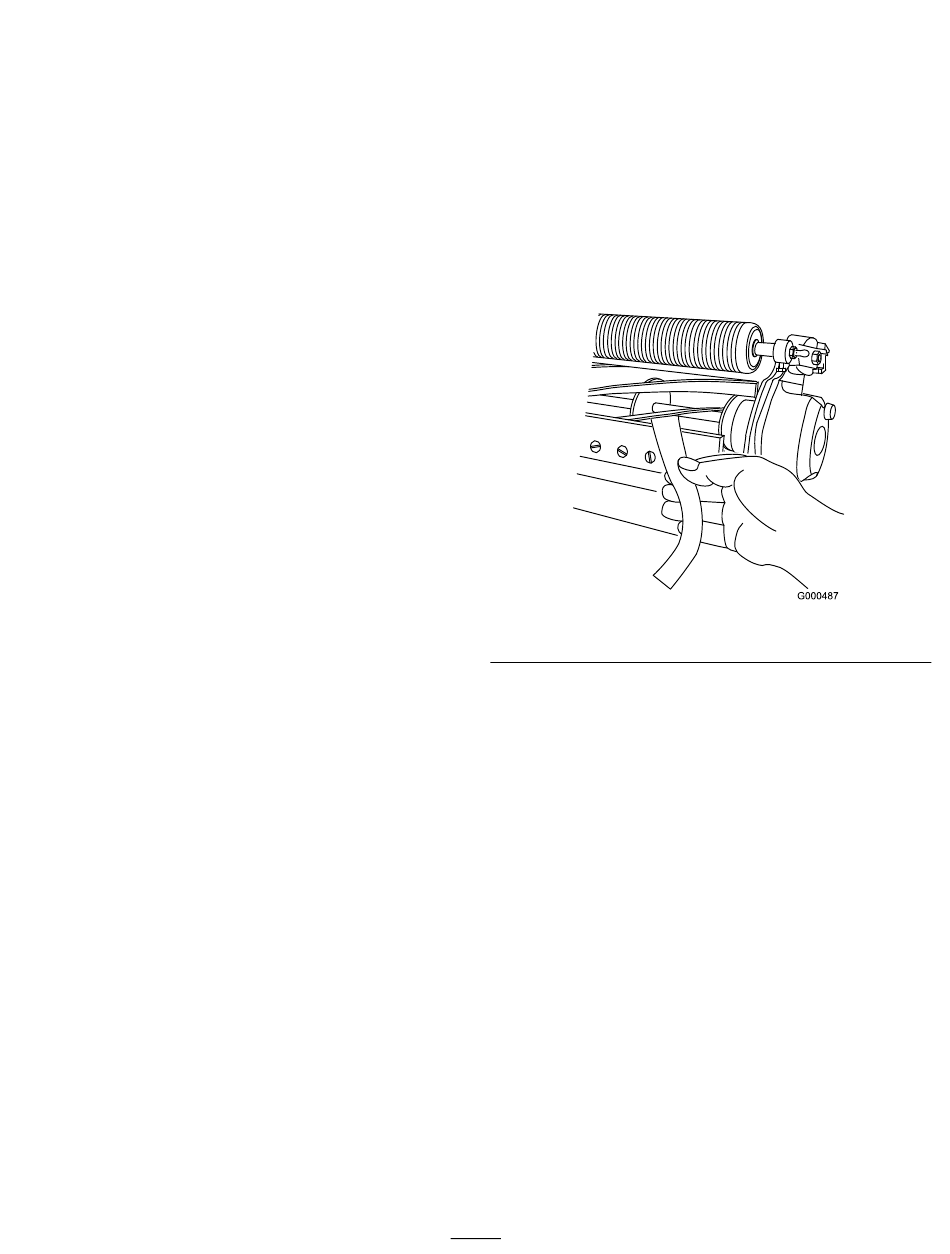

Plaats een lange strook maaitestpapier tussen
de messenkooi en het ondermes, haaks op het
ondermes
(Figuur
dan langzaam naar voren; de kooi moet het
papier afsnijden. Zo niet, draai elke stelbout van
de snijbalk dan 1 klik rechtsom en herhaal deze
stap totdat het papier wel gesneden wordt.
Opmerking:
Als het contact tussen het ondermes
en messenkooi te zwaar wordt, moet u de voorrand
van het ondermes vernieuwen of de maai-eenheid
slijpen om de scherpe snijranden te krijgen die nodig
zijn om met grote precisie te kunnen maaien (zie
Toro handleiding Slijpen van maaimachines met
messenkooien en roterende messen, documentnr.
09168SL).
Hoekslijpen van de
messenkooi
De nieuwe messenkooi heeft een platte zijkant van
1,3 tot 1,5 mm en een hoek van 30 graden.
Wanneer de platte zijkant groter dan 3 mm wordt, doe
dan het volgende:
1.
Slijp alle messen onder een hoek van 30 graden
tot de platte zijkant 1,3 mm breed is
en
Figuur
14).
10
Elke klikstand van de stelbout van
12), en draai de messenkooi
Figuur 12
(Figuur 13
g000487
