Instellen Van De Hoogte Van De Achterrol - Toro Greensmaster 3150 Gebruikershandleiding

Dpa-maai-eenheid met 8, 11 of 14 messen
Verberg thumbnails Zie ook voor Greensmaster 3150:
Inhoudsopgave

Advertenties

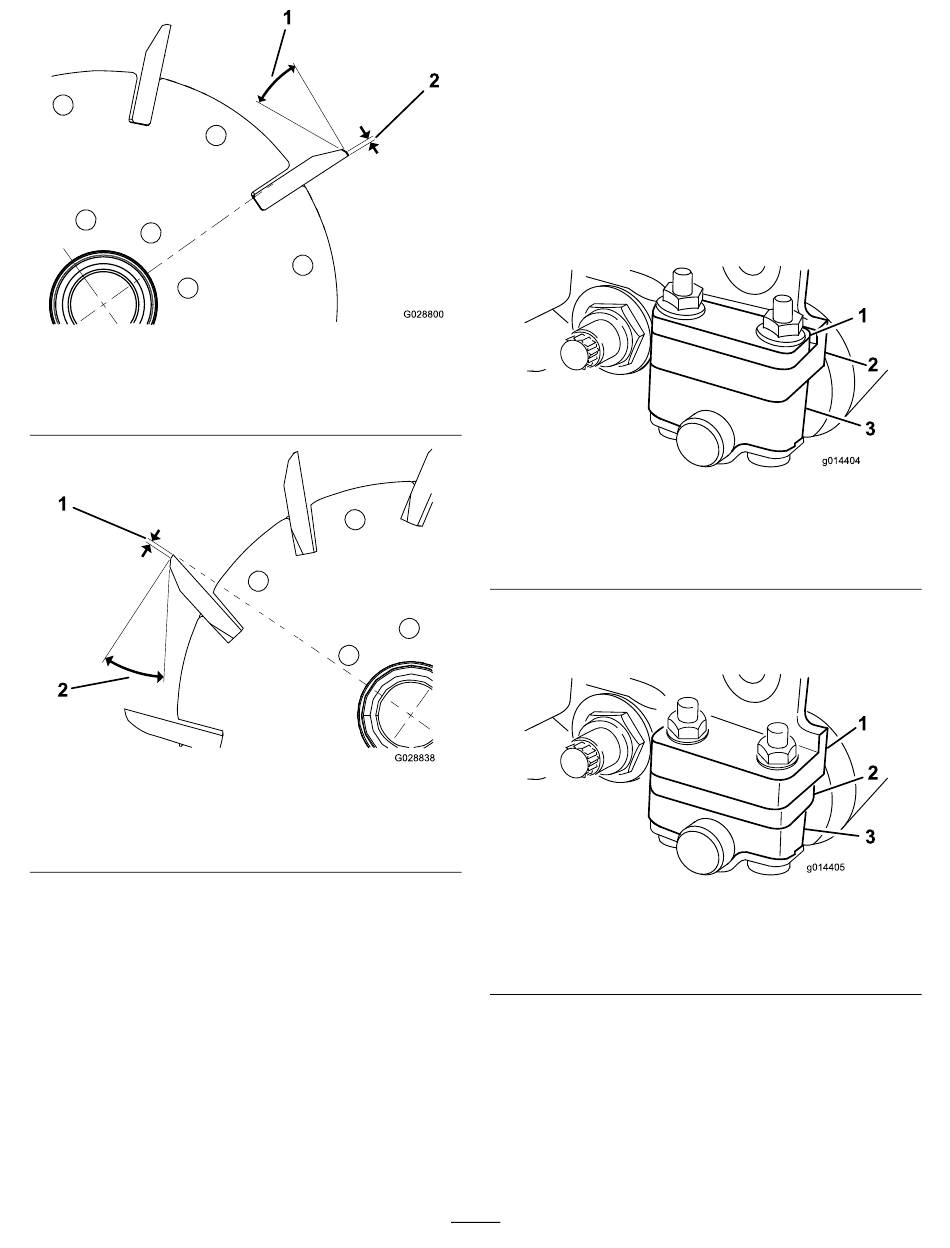

Figuur 13
Model 03638
1. 30 graden
Figuur 14
Modellen 03639 en 03641
1. 1,3 mm
2.
Draaislijp de messenkooi tot de onregelmatig-
heid van de messen niet meer dan 0,025 mm
bedraagt.
Opmerking:
Hierdoor wordt de platte zijkant
een beetje groter.
Opmerking:
Om (na het slijpen van de messenkooi
en/of het ondermes) de messenkooi en het ondermes
langer scherp te houden controleert u het contact
tussen de messenkooi en het ondermes opnieuw
nadat u 2 fairways gemaaid hebt. Dit is omdat bij
het maaien bramen worden verwijderd, wat onjuiste
speling tussen de messenkooi en het ondermes tot
gevolg kan hebben en de slijtage kan versnellen.
g028800
2. 1,3 mm
g028838
2. 30 graden
Instellen van de hoogte van
de achterrol
Afhankelijk van het gewenste bereik van de
maaihoogte dient u de beugels van de achterrol
(Figuur 15
of
Figuur
te stellen:
Plaats het afstandsstuk boven de montageflens
van de zijplaat (fabrieksinstelling) bij
maaihoogte-instellingen van 1,5 mm tot
6 mm zoals getoond in
1. Afstandsstuk
2. Montageflens van de
zijplaat
Plaats het afstandsstuk onder de montageflens
van de zijplaat bij maaihoogte-instellingen van
3 mm tot 25 mm zoals getoond in
1. Montageflens van de
zijplaat
2. Afstandsstuk
1.
Breng de achterkant van het maaidek omhoog
en plaats een blok onder het ondermes.
2.
Verwijder de 2 moeren waarmee de beugels van
beide rollen en het afstandsstuk zijn bevestigd
aan de montageflens van beide snijplaten.
3.
Verwijder de rol en de bouten uit de
montageflenzen van de zijplaat en de
afstandsstukken.
11
16) in de hoge of lage stand in
Figuur
15.
Figuur 15
3. Beugel van rol
Figuur
Figuur 16
3. Beugel van rol
g014404
16.
g014405
