De Snijbalk Monteren; Belangrijk - Toro Greensmaster 3150 Gebruikershandleiding
Dpa-maai-eenheid met 8, 11 of 14 messen
Verberg thumbnails
Zie ook voor Greensmaster 3150:
- Gebruikershandleiding (56 pagina's) ,
- Installatie-instructies (8 pagina's) ,
- Gebruikershandleiding (56 pagina's)
Inhoudsopgave
Advertenties

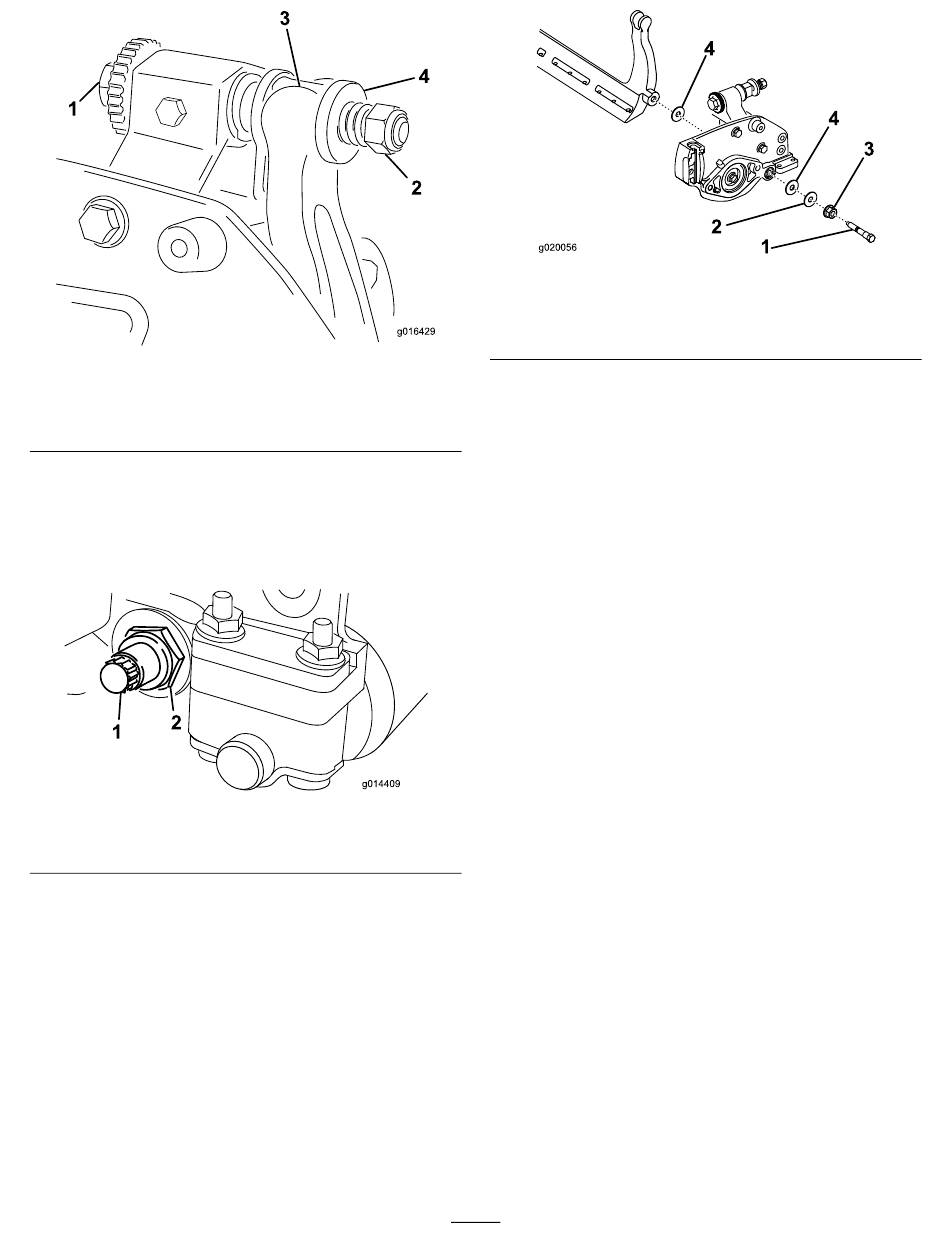

Figuur 21
1. Stelschroef van snijbalk
2. Veerspanningsmoer
2.
Draai de veerspanningsmoer uit totdat de ring
niet meer tegen de ondermesbalk is geklemd
(Figuur
21).
3.
Draai de borgmoer van de ondermesbalkbout
op beide zijden van de machine los
Figuur 22
1. Snijplaatbout
4.
Verwijder beide snijbalkbouten zodat de snijbalk
omlaag kan worden getrokken en uit de machine
worden verwijderd
Bewaar de 2 nylon ringen en de stalen ring op
beide uiteinden van het ondermes
3. Ondermesbalk
4. Ring
(Figuur
2. Borgmoer
(Figuur
22).
(Figuur
1. Ondermesbalkbout
2. Moer
g016429
De snijbalk monteren
1.
Plaats de snijbalk en zorg ervoor dat de
montagelippen zich tussen de onderlegringen
en de stelschroef van de snijbalk bevinden
(Figuur
2.
Zet de snijbalk vast aan beide zijplaten met
de snijbalkbouten (moeren op de bouten) en 3
22).
ringen (6 in totaal).
3.
Plaats een nylon ring aan elke zijde van de naaf
van de zijplaat. Plaats een stalen ring op de
buitenkant van beide nylon ringen
4.
Draai de bouten van het ondermes vast met een
torsie van 27 tot 36 N·m.
5.
Draai de borgmoeren vast tot de stalen
onderlegringen geen speling meer hebben,
maar u ze nog wel met de hand kunt
ronddraaien. De ringen aan de binnenkant
mogen speelruimte hebben.
g014409
Belangrijk:
te hard aan, anders kunnen de zijplaten
vervormen.
6.
Draai de veerspanningsmoer vast totdat de veer
is ingedrukt; draai deze vervolgens een ½ slag
terug
(Figuur
23).
14
Figuur 23
3. Nylon ring
4. Stalen ring
21).
Draai de borgmoeren niet
24).
g020056
(Figuur
23).
