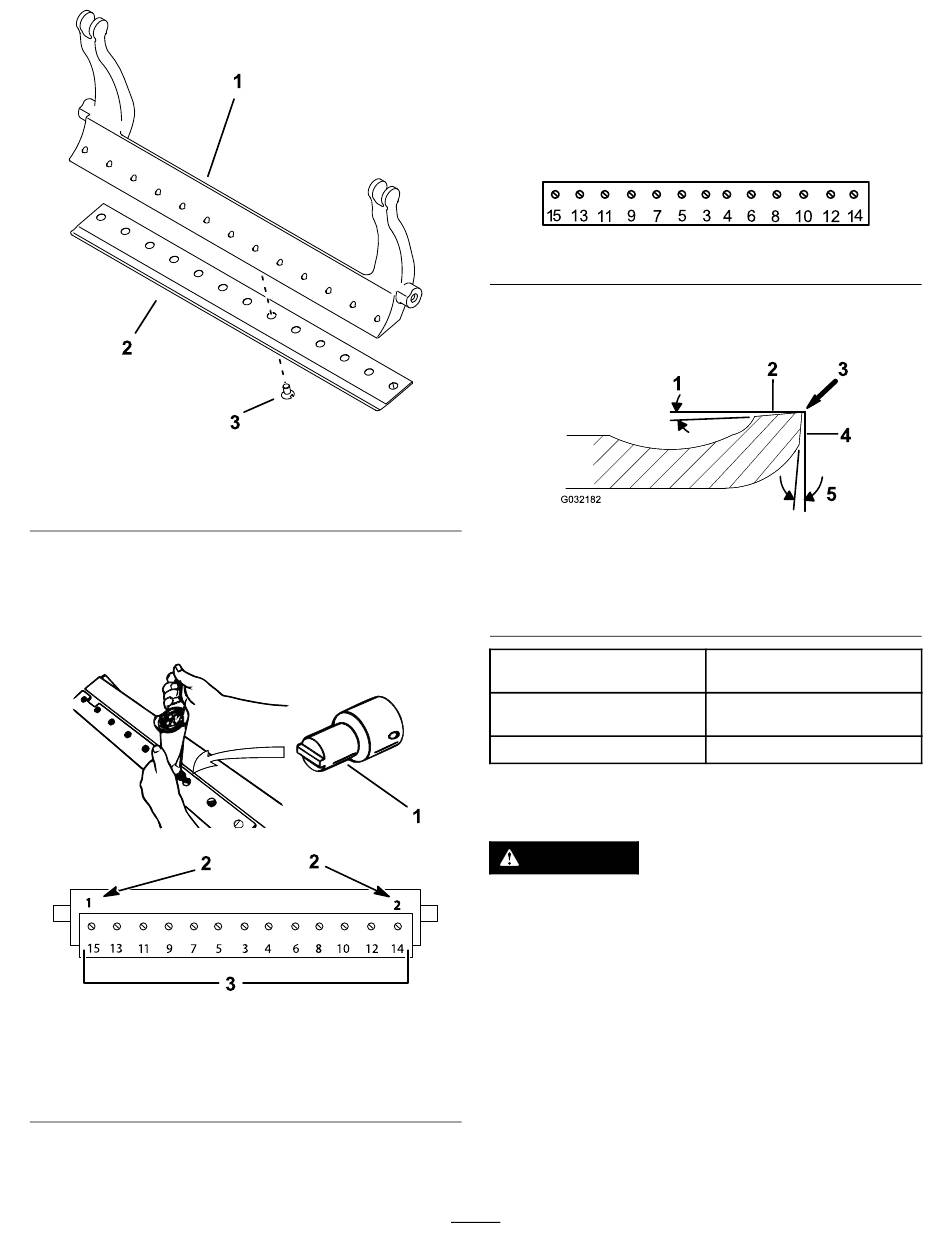

Figuur 27
1. Snijbalk
2. Ondermes
4.
Draai de 2 buitenste schroeven vast met een
torsie van 1 N·m.
5.
Draai de schroeven vast met een torsie van
23 tot 28 N·m; werk van het midden van het
ondermes naar buiten toe.
Figuur 28
1. Ondermesschroever
2. Monteer deze eerst en
schroef ze vast met een
torsie van 1 N·m.
6.
Slijp het ondermes.
g255045
3. Schroef
g255046
3. Aandraaien tot 23-28 N·m.
Specificaties van het ondermes
Snijplaatschroeven
Torsie: 23 tot 28 N∙m
Montage-gereedschap: TOR510880
Montage-volgorde:
Specificaties voor het slijpen van het
ondermes
1. Vrijloophoek
2. Bovenvlak
3. Braam vrijmaken
Vrijloophoek, standaard
snijplaat
Vrijloophoek, verlengd
ondermes
Bereik van de voorhoek
Wetten van het maaidek
GEVAAR
Contact met de messenkooi of andere
bewegende onderdelen kan lichamelijk letsel
veroorzaken.
Houd uw vingers, handen en kleding uit
de buurt van de messenkooien of andere
bewegende onderdelen.
• Blijf tijdens het wetten uit de buurt van de
messenkooi.
• Gebruik nooit een borstel met een korte
steel voor het wetten. Een volledige set
stelen (onderdeelnummer 29-9100) of losse
stelen zijn verkrijgbaar bij een erkende
Toro distributeur.
16
Figuur 29
Figuur 30
4. Voorvlak
5. Voorhoek
3° minimaal
7° minimaal
13 tot 17°
g254874
g032182
