240000001 moet u de geschikte hefschakel
aanschaffen en als volgt monteren:
Opmerking:
De 2 bouten om de hefschakel
te bevestigen, zijn bij levering op het maaidek
gemonteerd.

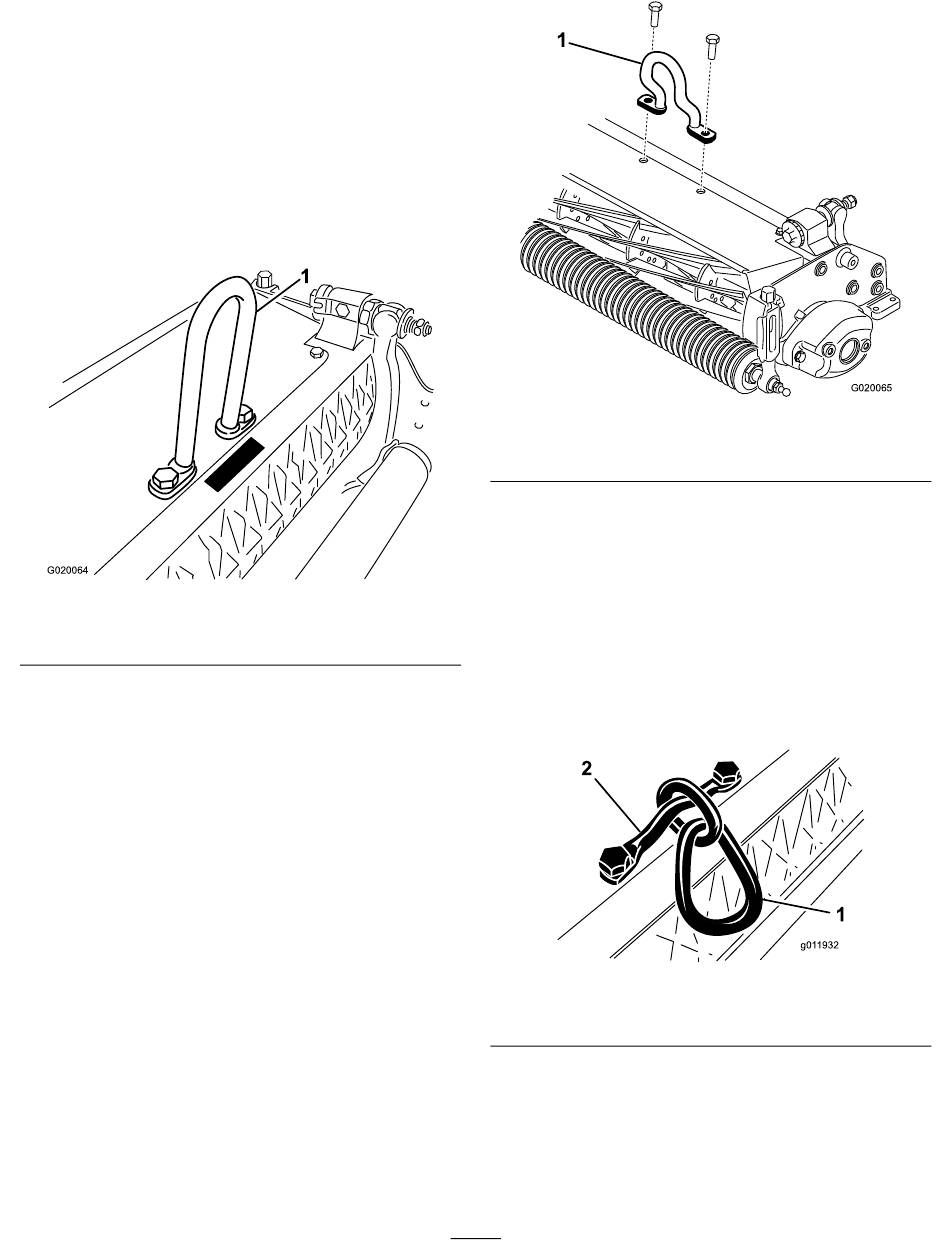

Voor de Greensmaster 3120 en 3150
tractie-eenheden monteert u de ringverbinding die
met de tractie-eenheid is meegeleverd.
Monteer de ringverbinding boven op het maaidek
met 2 bouten. Draai de bouten vast met een torsie
van 34 tot 40 N·m
1. Ringverbinding
Bij de Greensmaster 3250-D tractie-eenheden
monteert u de schuine verbinding die met de
tractie-eenheid is meegeleverd.
Monteer de excentrische schakel
de bovenzijde van het maaidek met behulp van 2
bouten. Draai de bouten vast met een torsie van
34 tot 40 N·m).
Belangrijk:
Plaats de excentrische hefhaak
in de richting van de voorkant van de
maai-eenheid.
(Figuur
5).
Figuur 5
(Figuur
1. Schuine hefverbinding
Optioneel: bij de Greensmaster 3250-D
tractie-eenheden kunt u de kettingverbinding en
de montagebeugel monteren die bij uw erkende
Toro distributeur verkrijgbaar zijn.
g020064
Monteer de kettingschakel
bovenzijde van het maaidek met behulp van de
montagebeugel en 2 bouten. Draai de bouten vast
met een torsie van 34 tot 40 N·m).
Opmerking:
maaidek aan de tractie-eenheid het brede uiteinde
van de kettingschakel aan de hefarm.
6) aan
1. Kettingschakel
De contragewichten
opnieuw monteren
De maaidekken worden geleverd met het
contragewicht gemonteerd aan de linkerkant en de
6
Figuur 6
(Figuur
7) aan de
Haak bij het monteren van het
Figuur 7
2. Montagebeugel
g020065
g011932
